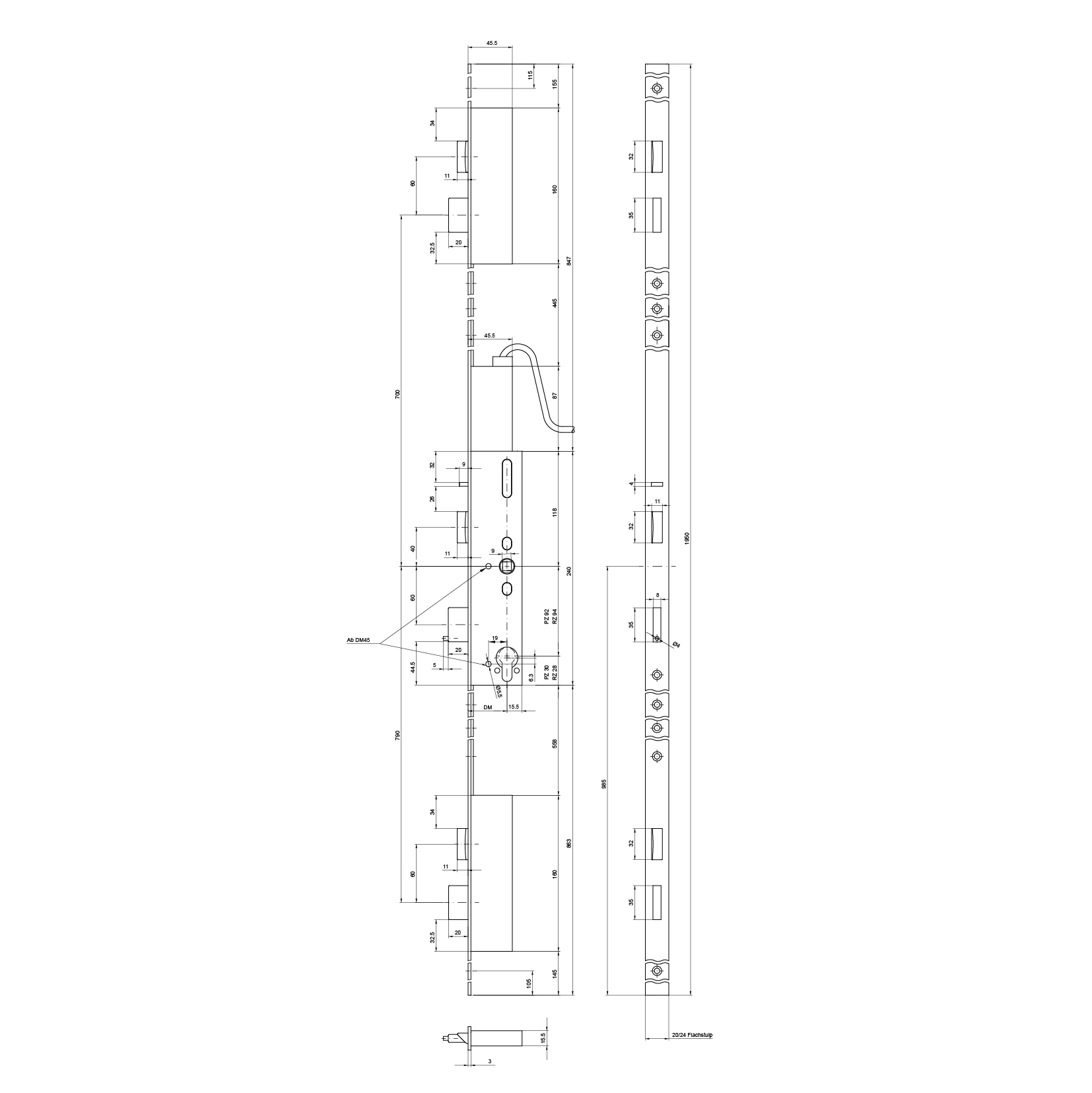

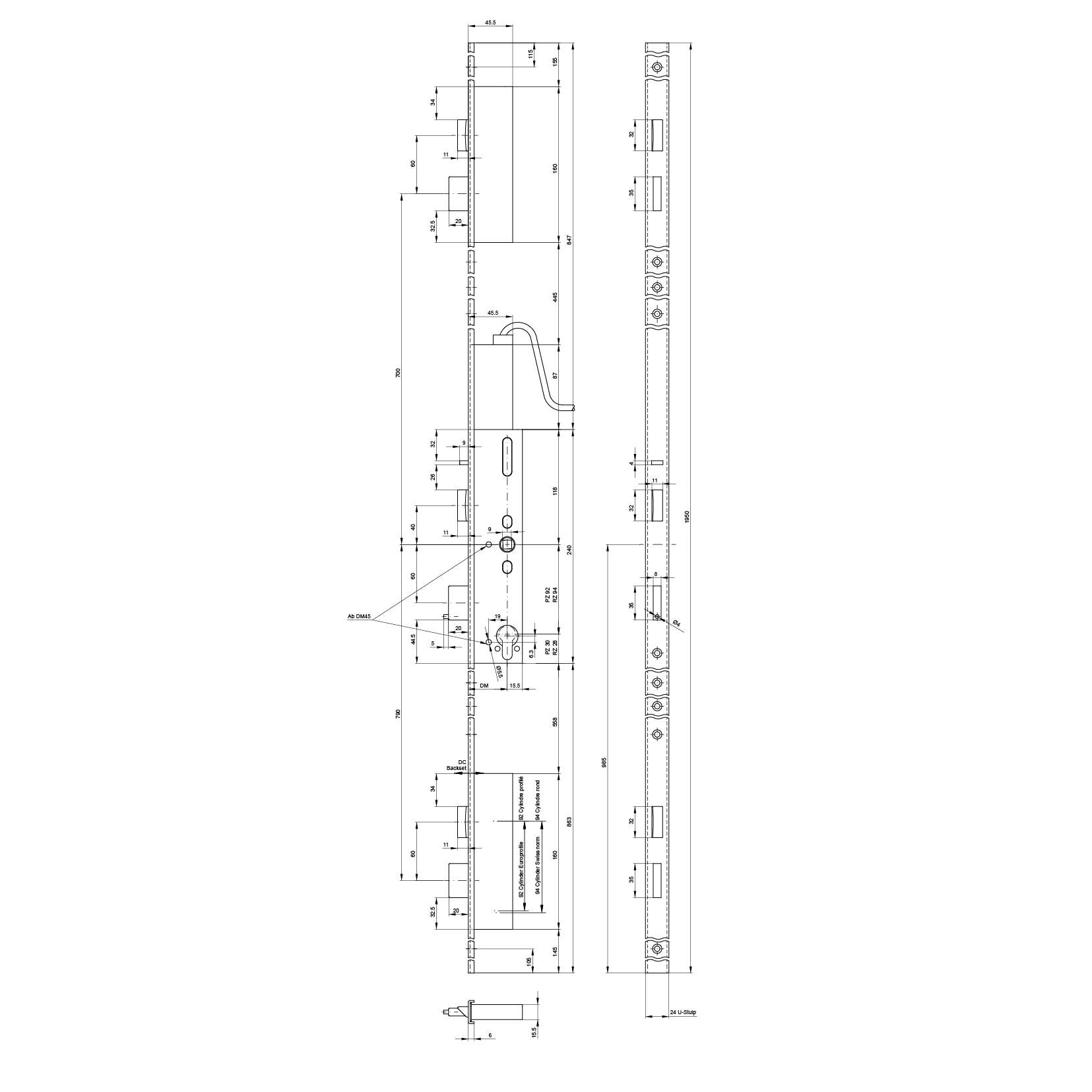

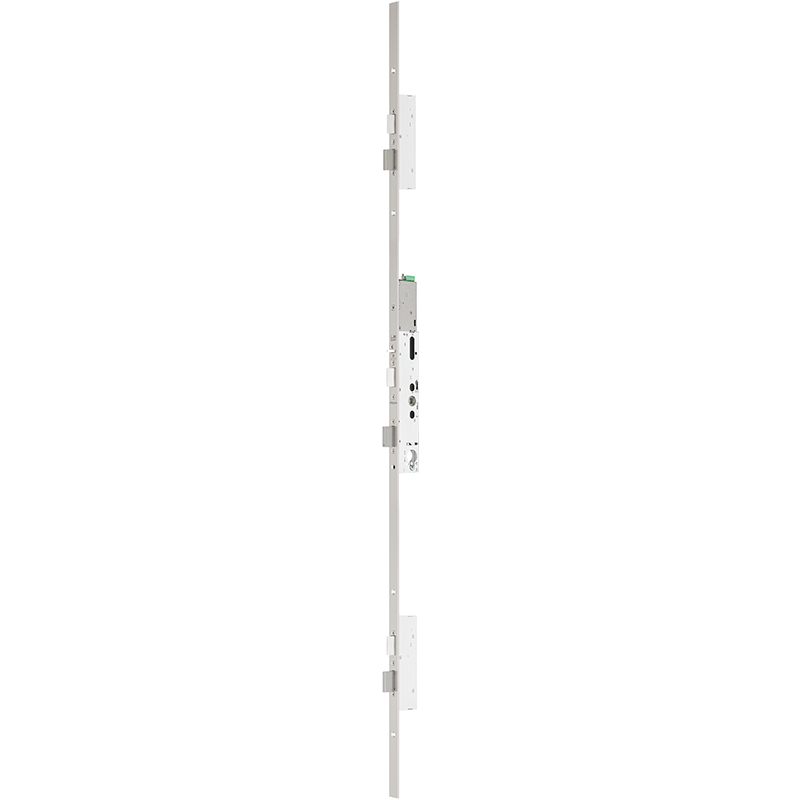

Panik-Mehrpunktverriegelung MSL 25574PE-SV-ZF, mFlipLock access, 2-flüglig
17.730. / 17.731., Abbildung = DIN links
Panik-Mehrpunktverriegelung MSL 25574PE-SV-ZF, mFlipLock access, 2-flüglig
17.730.
Das Verlassen bei verriegelter Türe, ist über den Innendrücker, eine Panikstange oder eine Pushbar jederzeit möglich. Diese ziehen die 3 Langriegel zurück und gleichzeitig werden die 3 Kippfallen weich (Panikfunktion). Von aussen ist ein Knauf oder eine Griffstange montiert. Die Türe lässt sich über einen elektronischen Impuls, Fingerprint, Taster, Badge oder Zeitschaltuhr oder mit dem Schlüssel über den Wechsel von aussen öffnen. Bei verriegelter Türe ist eine Notöffnung von aussen über den Zylinder jederzeit möglich. Wenn die Türe schliesst, verriegelt das Schloss automatisch wieder (Selbstverriegelung). Dieses Schloss gibt es immer in Kombination mit einer Auswertesteuerung (AWS), sie dient dazu alle Kontakte des Motorschlosses mFlipLock access auswerten zu können. Das Motorschloss kann somit für definierte Zeiten geöffnet, geschlossen, in Tagstellung gefahren oder komplett verriegelt (gesperrt) werden. Die Versorgungsspannung für das Motorschloss wird ebenfalls von der AWS zur Verfügung gestellt. Im Notfallmodus (Netzausfall / Auslösung Brandmeldezentrale) wird das Motorschloss im geöffneten Zustand automatisch durch einen integrierten Puffer-Kondensator verriegelt. Beim separaten Sperreingang (verriegelt) werden alle Eingangssignale abgekoppelt, somit fährt das Motorschloss automatisch in Verrieglung. Nur erhältlich in Kombination mit einer Panik-Standflügelverriegelung. Diese ermöglicht immer ein Öffnen, auch bei verriegeltem Schloss des Gehflügels (Panikfunktion) mittels Panikgarnitur oder Pushbar. Selbstverriegelnd beim Schliessen der Türe durch Schaltschlossauslösung.
Ausführung:
Panikfunktion E, motorisch, 2-flüglig, Auswertung Schlosskontakte, selbstverriegelnd, Stulphöhe 1950 mm
Anwendungsgebiet:
- zweiflügelige Vollpaniktüren
- Zutrittskontrolle und Gebäudemanagementanwendungen inkl. Busanbindung
- Öffentliche Gebäude, Banken, Justizanstalten, Spitäler
- Sicherheits-, Fluchtweg- und Feuerschutztüren im Objekt- und Industriebereich
Normen:
- Zulassung nach EN 179
- Zulassung nach EN 1125
- Zulassung nach EN 1634-1 bis 3 mit AWS
- Zulassung nach EN 12209 Klasse 7
- Zulassung nach EN 18251-2 Klasse 5
- Einbruchhemmend bis Klasse RC3 in geeigneten Türsystemen erreichbar
Hinweis:
- Geeignet für Drehknopf- und Freilaufzylinder
- Externe Riegelschaltkontakte nicht zugelassen
- Betriebsnennspannung: 11 - 27 V DC
- Öffnungssignal (GND) z.B. via Fingerprint, Taster, Zeitschaltuhr, usw
- Elektrische Schnittstelle RS485, z.B. für direkte Kommunikation via Biometriescanner und Fehlerspeicher. Manipulationsschutz Öffnungsimpuls nur noch via BUS
- Anschlusskabel siehe 17.273.91-92
- Panik-Standflügelverriegelung siehe 17.278.
- Schliessblech siehe 17.279.
- Netzteil siehe 17.328.35-36, 17.328.44-45 und 17.328.51-52
- Notstrompuffer siehe 17.365.93
- Kabelübergang siehe 17.561.75+76
- Gela Plug&Play siehe 17.564.38
- Gela Plug&Play Keypad siehe 17.572.23+28
- Prüfbox siehe 99.047.01
- Zubehör für Untenverriegelung siehe 17.223.07-35
- Zubehör für Obenverriegelung siehe 17.223.57-88
- Andere Ausführungen auf Anfrage.
- Brandschutz: nur in Kombination mit Auswertesteuerung für Brandschutz geeignet, siehe 17.393.90
- Marke
- MSL
- Produktart
- Panik-Mehrpunkteverriegelung
- Nuss
- 9
- Panikfunktion
- E
- Stulplänge
- 1950 mm
- Anzahl Flügel
- 2-flüglig
- Fluchtwegnorm
- SN EN 179 / 1125
- Verriegelung
- Selbstverriegelung (SV)
- Brandschutznorm
- geprüft
- Widerstandsklasse
- ES2 / RC3
- Bedienung
- Schlüsselbedient
- Überwachung
- ja
- Betriebsspannung
- 12, 24 ± Volt
- Touren
- 1-tourig
- Riegelvorschub
- 20 mm
- Material
- Edelstahl, Stahl
- System
- mFlipLock access
- Funktion
- motorisch
Zusatz-Lappenschliessblech MSL BV-24421.Z3243 Variflex, zu XL mFlipLock
Edelstahl matt, abgerundet, mit Austauschstück (ATS) verstellbar von 0 bis 3 mm, mit Ausschnitt für Riegel und Falle, vorbereitet für Riegelschaltkontakt 1886, ohne Schrauben
Zusatz-Einfrässchliessblech MSL BV-24421.Z3541 ProfiFlex zu XL mFlipLock
Edelstahl matt, eckig, verstellbar von -1 bis 2 mm, mit Ausschnitt für Riegel und Falle, ohne Schrauben
Zusatz-Flachschliessblech MSL BV-24421.Z6333 VariFlex, zu XL mFlipLock
Edelstahl matt, eckig, mit Ausschnitt für Riegel und Falle, ohne Schrauben
Zusatz-Lappenschliessblech MSL BV-24421.Z3733 VariFlex, zu XL mFlipLock
Edelstahl matt gebürstet, eckig, verstellbar -0 bis +3 mm, mit Austauschstück ATS, vorbereitet für Riegelkontakt 1886, ohne Schrauben
Zusatz-Lappenschliessblech MSL BV-24421.Z6233 VariFlex, zu XL mFlipLock
Edelstahl matt gebürstet, eckig, verstellbar -0 bis +3 mm, mit Austauschstück ATS, vorbereitet für Riegelkontakt 1886, ohne Schrauben
Stulpverlängerung MSL XL-24421 FlipLock
Edelstahl matt, eckig, zum Einhängen an den FlipLock-Schlössern, als zusätzlicher Haltepunkt für überhöhte Türen, Riegelvorschub
20 mm, 1-tourig
Câble de raccordement MSL, pour sFlipLock et mFlipLock (e-)drive / (e-)access
6 pôles, pour série de modèles motorisés SFlipLock et mFlipLock drive, e-drive, access, e-access
Verrouillage du vantail dormant anti-panique MSL 24413-M / 24413-H, acier inoxydable mat
Contre-boîte pour FlipLock ZF (à deux vantaux), fouillot en 1 partie pour le verrouillage automatique du vantail semi-fixe des portes d'issues de secours à 2 vantaux avec raccord de tringle M6 pour verrouillage en haut et en bas, sans accessoires
Ouverture : toujours possible, même si la serrure du vantail d'entrée est verrouillée (fonction anti-panique), avec béquille, garniture anti-panique ou eBar, pousser la béquille vers le bas = la tringlerie est déverrouillée et maintenue par la serrure de commande
Fermeture : automatique, à la fermeture de la porte, par déclenchement de la serrure de commande
Flachstulp-Set MSL 24413.M-STF-V, für Gegenbascule, mFlipLock
Edelstahl matt, verstellbar,
Flachstulp-Set eckig für Metall, bestehend aus:
Mittelschliessblech sowie Schliessblech oben und unten
Lappenstulp-Set MSL 24413.M-STL-V, für Gegenbascule, mFlipLock
Edelstahl matt, verstellbar,
Lappenstulp-Set eckig für Metall, bestehend aus:
Mittelschliessblech sowie Schliessblech oben und unten
Lappenstulp-Set MSL 24413.H-STL-V, für Gegenbascule, mFlipLock
Edelstahl matt, verstellbar,
Lappenstulp-Set abgerundet für Holz, bestehend aus:
Mittelschliessblech sowie Schliessblech oben und unten
Einfrässtulp-Set MSL 24413.H-STE-V, für Gegenbascule, mFlipLock
Edelstahl matt, verstellbar,
Einfrässtulp-Set für Holz, bestehend aus:
Mittelschliessblech sowie Schliessblech oben und unten
Tige carrée MSL anti-panique 5961
Acier galvanisé, pour serrure anti-panique à encastrer et serrure anti-panique multipoints
Bloc d'alimentation dans boîtier BSW 24 Volt, AWS
Boîtier sur crépi avec porte, cylindre et rails DIN, avec sectionneur de réseau, tension d'entrée / sortie : 100 - 240 Volt AC, 50 - 60 Hz / 24 - 28 Volt DC réglable ± 10%, matériau : polystyrène (standard UL-V0), couleur : blanc (similaire à RAL 9010)
Commande externe pour l'évaluation de tous les contacts de la serrure: état de la porte, contact de la béquille, pêne de commande, contact du pêne dormant, contact du cylindre
Entrées: radar, système d'alarme incendie, ouverture par impulsion ou permanente, verrouillage (toutes les entrées sont désactivées)
Commutation de jour: pêne dormant 5% sorti et pêne basculant rigide (ouverture < 1s)
Sorties: entraînement de porte, défaut
Module tampon d'urgence MSL FlipLock
en gaine thermorétractable, encapsulée dans la résine, avec câble de connexion de 130 mm, le module tampon de secours assure l'alimentation électrique d'une serrure motorisée FlipLock en cas de panne de courant pour une seule fermeture, convient pour les serrures sFlipLock et mFlipLock des modèles drive, e-drive, access et e-access, le raccordement s'effectue directement sur la motorisation FlipLock
Commande d'évaluation externe MSL (AWS) pour sFlipLock et mFlipLock (e-)drive / (e-)access
Commande d'évaluation externe pour la série de modèles motorisés sFlipLock et mFlipLock drive, e-drive, access, e-access, interface électrique RS 485, par ex. pour communication directe via scanner biométrique et mémoire d'erreurs, protection contre les manipulations Impulsion d'ouverture uniquement via BUS, évaluation des contacts sans potentiel (AWS) : état de la porte (inverseur), béquille côté panique (inverseur), contact de pêne dormant temporisé (inverseur), contact de pêne dormant (inverseur), contact de cylindre, reconnaissance automatique des serrures motorisées FlipLock et fait la différence entre ouvert sans courant et fermé sans courant
Kabelübergang 20-polig, trennbar, Einbauwanne beidseitig, für Metall-, Holz- und Kunststoffprofile
Edelstahl, steckbar, verdeckt, mit integriertem Flexkabel gegen Kabelbruch, Klemm- / Steck-Anschlusstechnik 20-polig mit DIP Switch für max. Stromaufnahme, beidseitige Einbauwanne für Metall-, Holz und Kunststoffprofile, Stromaufnahme max. 1 A 100% ED, 4 A max. 1 Sek. mit Jumper 1+2 gesteckt, PIN 1+2 PIN 3+4 gebrückt (Querschnittsvergrösserung) 2 A 100% ED, 5 A max. 1 Sek., Übergangswiderstand pro Signal 0,35 Ohm
Unité de contrôle MSL FlipLock
le boîtier de test permet de consulter plusieurs modes opérationnels et valeurs d'état de la serrure FlipLock direktement au niveau de la porte ou à l'état démonté, il est possible de réaliser les tests suivants: pannes, nombre de cycles du moteur, nombre de cycles de la porte (uniquement access et e-access), contact du pêne pilote (uniquement access et e-access), contact du pêne dormant (uniquement access et e-access), contact du cylindre (uniquement access et e-access), contact de la poignée à gauche et à droite (uniquement access et e-access)
