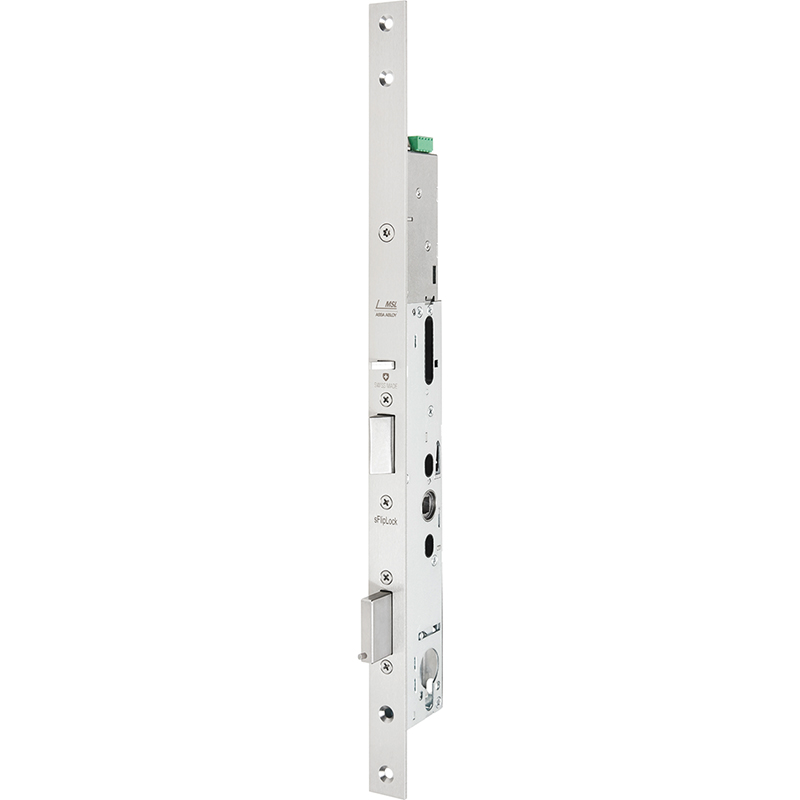

Panik-Einsteckschloss MSL 15574PE-SV-ZF, sFlipLock access, 2-flüglig

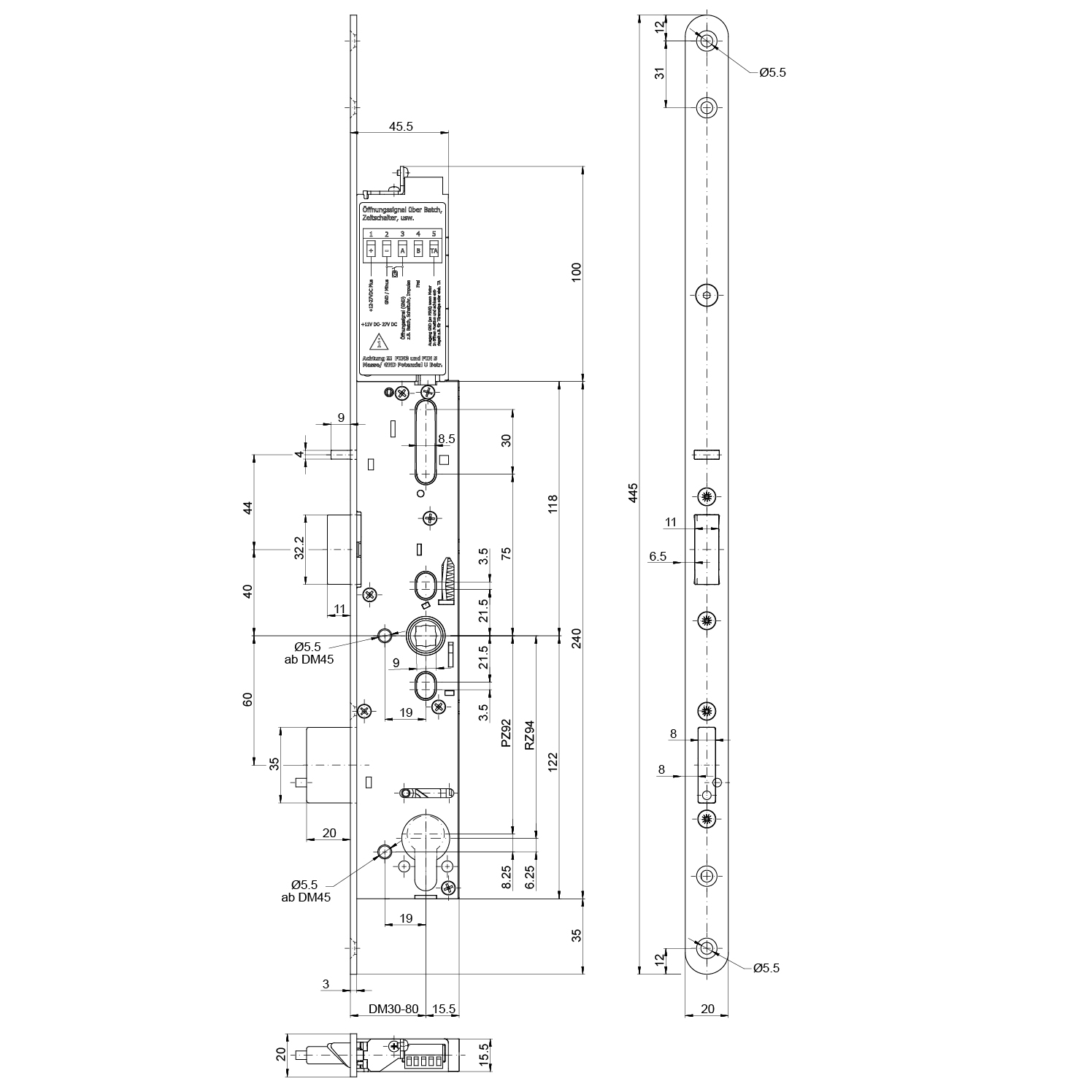

17.784.06-68, Abbildung = DIN Links
Panik-Einsteckschloss MSL 15574PE-SV-ZF, sFlipLock access, 2-flüglig
17.784.
Das Verlassen bei verriegelter Türe, ist über den Innendrücker, eine Panikstange oder eine Pushbar jederzeit möglich. Diese ziehen den Langriegel zurück und gleichzeitig wird die Kippfalle weich (Panikfunktion). Von aussen ist ein Knauf oder eine Griffstange montiert. Die Türe lässt sich über einen elektronischen Impuls, Fingerprint, Taster, Badge oder Zeitschaltuhr oder mit dem Schlüssel über den Wechsel von aussen öffnen. Bei verriegelter Tür ist eine Notöffnung von aussen über den Zylinder jederzeit möglich. Wenn die Türe schliesst, verriegelt das Schloss automatisch wieder (Selbstverriegelung). Dieses Schloss gibt es immer in Kombination mit einer Auswertesteuerung (AWS), sie dient dazu alle Kontakte des Motorschlosses sFlipLock access auswerten zu können. Das Motorschloss kann somit für definierte Zeiten geöffnet, geschlossen, in Tagstellung gefahren oder komplett verriegelt (gesperrt) werden. Die Versorgungsspannung für das Motorschloss wird ebenfalls von der AWS zur Verfügung gestellt. Im Notfallmodus (Netzausfall / Auslösung Brandmeldezentrale) wird das Motorschloss im geöffneten Zustand automatisch durch einen integrierten Puffer-Kondensator verriegelt. Beim separaten Sperreingang (verriegelt) werden alle Eingangssignale abgekoppelt, somit fährt das Motorschloss automatisch in Verrieglung. Nur erhältlich in Kombination mit einer Panik-Standflügelverriegelung. Diese ermöglicht immer ein Öffnen, auch bei verriegeltem Schloss des Gehflügels (Panikfunktion) mittels Drücker, Panikgarnitur oder Pushbar. Selbstverriegelnd beim Schliessen der Türe durch Schaltschlossauslösung
Ausführung:
Panikfunktion E, motorisch, 2-flüglig, Auswertung Schlosskontakte, selbstverriegelnd, Stulphöhe 445 mm
Anwendungsgebiet:
- Zweiflügelige Vollpaniktüren
- Im Hausinnenbereich, Büroräume, IT-Serverräume
- Industriebereich und öffentlichen Gebäuden
- In Sicherheits-, Fluchtweg- und Feuerschutztüren
Normen:
- Zulassung nach SN EN 179
- Zulassung nach EN 1125
- Zulassung nach EN 1634-1 bis 3 nur mit AWS
- Zulassung nach EN 12209 Klasse 7
- Zulassung nach EN 18251-2 Klasse 5
- Einbruchhemmend bis Klasse RC2 in geeigneten Türsystemen erreichbar
Hinweis:
- Geeignet für Drehknopf- und Freilaufzylinder
- Nicht geeignet für externe Riegelkontakte
- Betriebsnennspannung: 11 - 27 V DC
- Öffnungssignal (GND) z.B. via Fingerprint, Taster, Zeitschaltuhr, usw
- Elektrische Schnittstelle RS485, z.B. für direkte Kommunikation via Biometriescanner und Fehlerspeicher. Manipulationsschutz Öffnungsimpuls nur noch via BUS.
- Panik-Standflügelverriegelung siehe 17.278.
- Schlossunterlage siehe 14.168.61+62
- Anschlusskabel siehe 17.273.91-92
- Notstrompuffer siehe 17.365.93
- Prüfbox siehe 99.047.01
- Zubehör für Untenverriegelung siehe 17.223.06-35
- Zubehör für Obenverriegelung siehe 17.223.57-88
- Schliessblech siehe 17.279.
- Andere Ausführungen auf Anfrage.
- Brandschutz: nur in Kombination mit Auswertesteuerung für Brandschutz geeignet, siehe 17.393.90
- Marke
- MSL
- Produktart
- Panik-Einsteckschloss
- Nuss
- 9
- Stulpbreite
- 20 mm
- Stulpart
- Rund
- Panikfunktion
- E
- Stulplänge
- 445 mm
- Stulpstärke
- 3 mm
- Anzahl Flügel
- 2-flüglig
- Fluchtwegnorm
- SN EN 179 / 1125
- Verriegelung
- Selbstverriegelung (SV)
- Brandschutznorm
- geprüft
- Widerstandsklasse
- ES1 / RC2
- Türart
- Holz
- Bedienung
- Schlüsselbedient
- Überwachung
- ja
- Betriebsspannung
- 12, 24 ± Volt
- Touren
- 1-tourig
- Riegelvorschub
- 20 mm
- Material
- Edelstahl, Stahl
- System
- sFlipLock access
- Funktion
- motorisch
