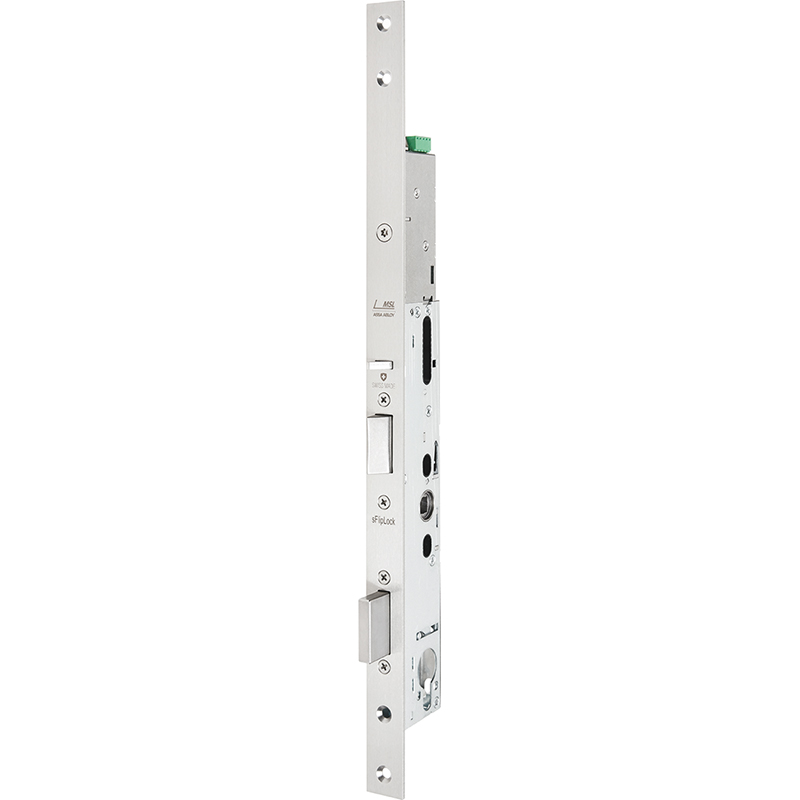

Panik-Einsteckschloss MSL 16546PBa-SV, sFlipLock e-drive, 1-flüglig

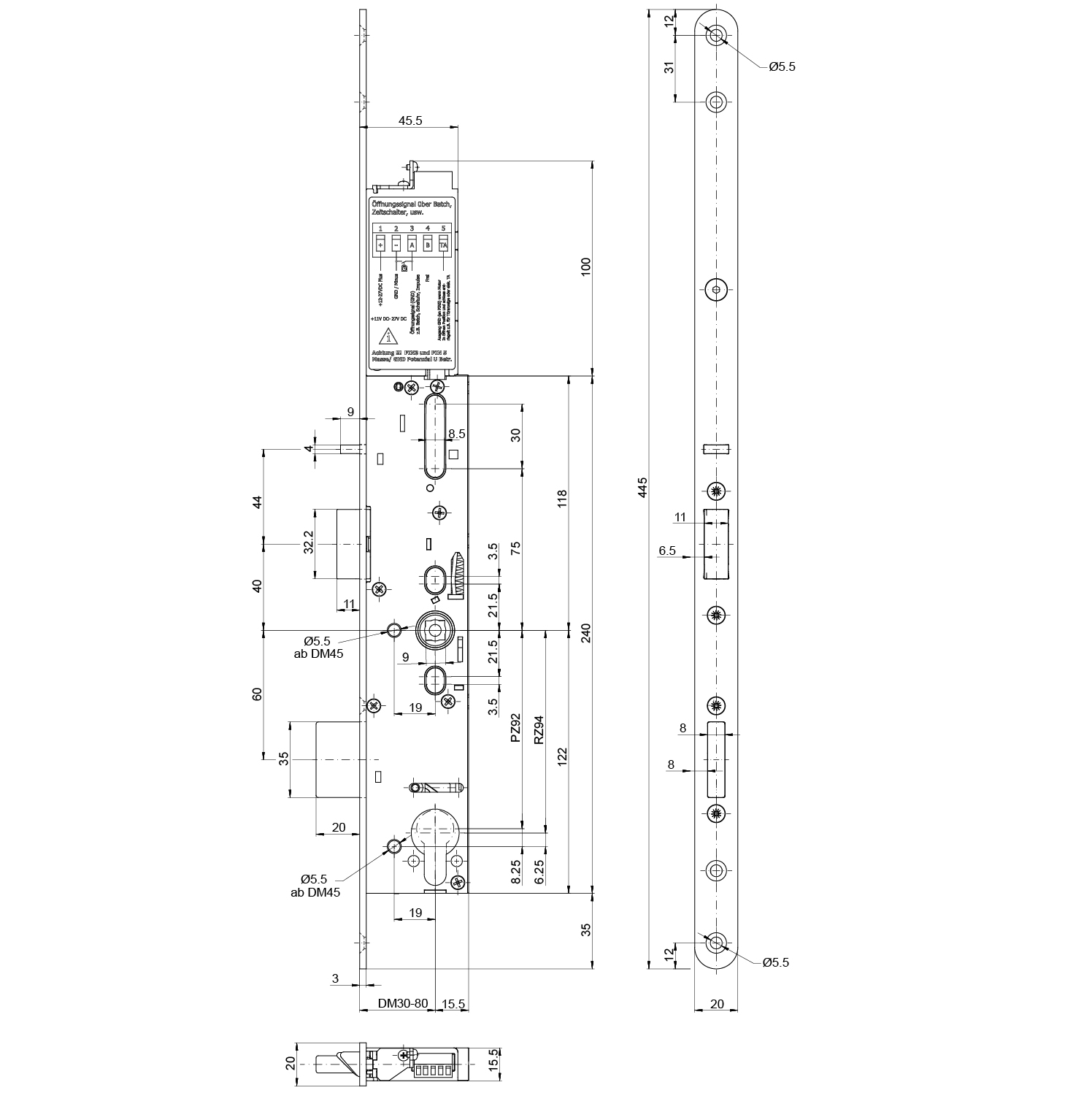

17.785.06-83, Abbildung = DIN Links
Panik-Einsteckschloss MSL 16546PBa-SV, sFlipLock e-drive, 1-flüglig
17.785.
Das drückergesteurerte Einsteckschloss sFlipLock e-drive, ist mit einer geteilten Drückernuss ausgestattet, so dass der Innendrücker angekoppelt und der Aussendrücker nicht angekoppelt ist. Typischerweise wird auf beiden Türseiten ein Beschlag mit Türdrücker montiert, wobei innen (in Fluchtrichtung) eine Panikstange oder eine Pushbar montiert werden kann. Das Verlassen bei verriegelter Türe, ist über den Innendrücker, eine Panikstange oder eine Pushbar jederzeit möglich. Diese ziehen den Langriegel zurück und gleichzeitig wird die Kippfalle weich (Panikfunktion). Beim Entriegeln von aussen via einen elektronischen Impuls, Fingerprint, Taster, Badge oder Zeitschaltuhr wird der Aussendrücker angekoppelt und der Riegel zunächst bis auf 5 mm eingezogen. Über den Türdrücker wird anschliessend die Kippfalle freigegeben und das Schloss vollständig entriegelt. Bei verriegelter Tür ist eine Notöffnung von aussen über den Zylinder jederzeit möglich. Wenn die Türe schliesst, verriegelt das Schloss automatisch wieder (Selbstverriegelung).
Ausführung:
Panikfunktion B, auswärts öffnend, motorisch, 1-flüglig, drückergesteuert, elektronisch ankoppelbarer Drücker, selbstverriegelnd, Stulphöhe 445 mm
Anwendungsgebiet:
- Im Hausinnenbereich, Büroräume, IT-Serverräume
- Industriebereich und öffentlichen Gebäuden
- In Sicherheits-, Fluchtweg- und Feuerschutztüren
Normen:
- Zulassung nach SN EN 179
- Zulassung nach EN 1125
- Zulassung nach EN 1634-1 bis 3 nur mit AWS
- Zulassung nach EN 12209 Klasse 7
- Zulassung nach EN 18251-2 Klasse 5
- Einbruchhemmend bis Klasse RC2 in geeigneten Türsystemen erreichbar
Hinweis:
- Geeignet für Drehknopf- und Freilaufzylinder
- Nicht geeignet für externe Riegelkontakte
- Betriebsnennspannung: 11 - 27 V DC
- Öffnungssignal (GND) z.B. via Fingerprint, Taster, Zeitschaltuhr, usw
- Elektrische Schnittstelle RS485, z.B. für direkte Kommunikation via Biometriescanner und Fehlerspeicher. Manipulationsschutz Öffnungsimpuls nur noch via BUS.
- Schliessbleche siehe 14.168.
- Schlossunterlage siehe 14.168.61+62
- Anschlusskabel siehe 17.273.91-92
- Notstrompuffer siehe 17.365.93
- Kabelübergang siehe 17.561.75+76
- Gela Plug&Play siehe 17.564.38
- Gela Plug&Play Keypad siehe 17.572.23+28
- Prüfbox siehe 99.047.01
- Andere Ausführungen auf Anfrage.
- Brandschutz: nur in Kombination mit Auswertesteuerung für Brandschutz geeignet, siehe 17.393.90
- Marke
- MSL
- Produktart
- Panik-Einsteckschloss
- Nuss
- 9
- Panikfunktion
- B
- Fluchtrichtung
- auswärts
- Stulplänge
- 445 mm
- Stulpstärke
- 3 mm
- Anzahl Flügel
- 1-flüglig
- Fluchtwegnorm
- SN EN 179 / 1125
- Verriegelung
- Selbstverriegelung (SV)
- Brandschutznorm
- geprüft
- Widerstandsklasse
- ES1 / RC2
- Bedienung
- Drückerbedient
- Überwachung
- nein
- Betriebsspannung
- 12, 24 ± Volt
- Touren
- 1-tourig
- Riegelvorschub
- 20 mm
- Material
- Edelstahl, Stahl
- System
- sFlipLock e-drive
- Funktion
- motorisch
