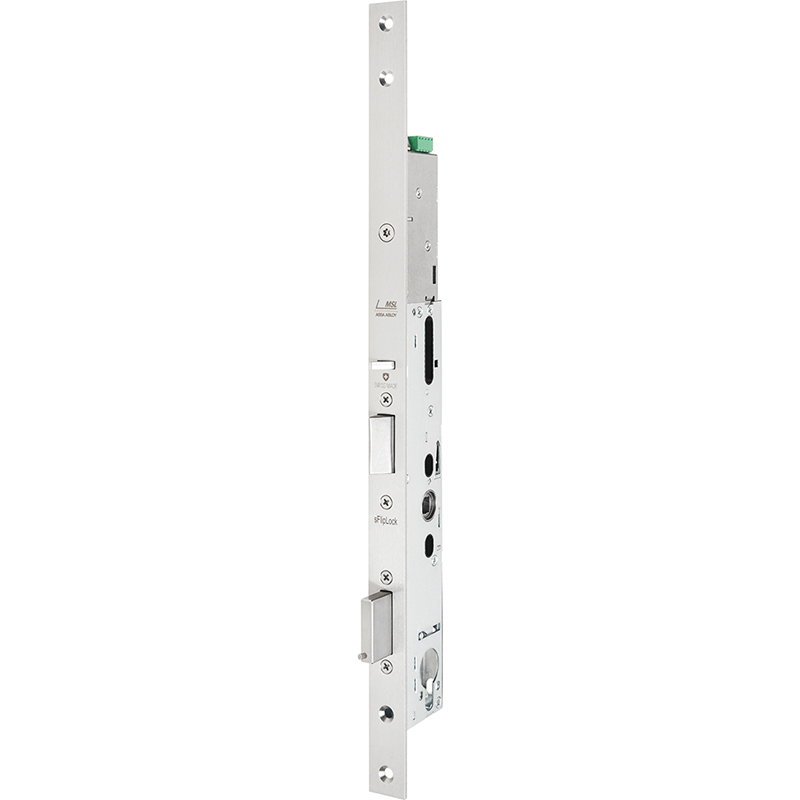

Panik-Einsteckschloss MSL 15544PE-SV-ZF, sFlipLock drive, 2-flüglig

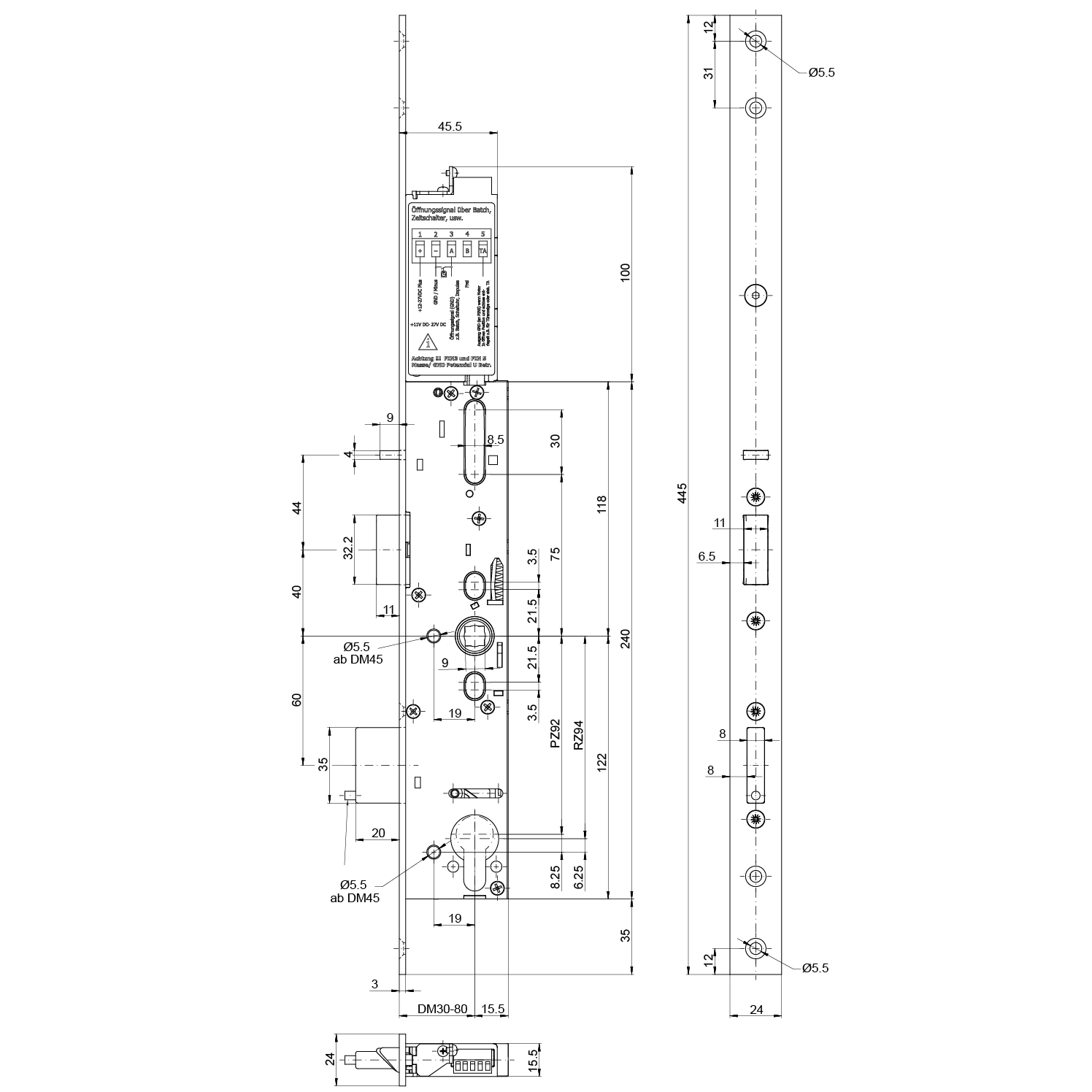

17.782.06-83, Abbildung = DIN Links
Panik-Einsteckschloss MSL 15544PE-SV-ZF, sFlipLock drive, 2-flüglig
17.782.
Angebaute Motoreinheit mit integrierter Motorsteuerung für die Grundfunktion (auf/zu). Mit geschaltetem Ausgang, wenn das Schloss motorisch entriegelt ist. Das Verlassen bei verriegelter Türe, ist über den Innendrücker, eine Panikstange oder eine Pushbar jederzeit möglich. Diese ziehen den Langriegel zurück und gleichzeitig wird die Kippfalle weich (Panikfunktion). Von aussen ist ein Knauf oder eine Griffstange montiert. Die Türe lässt sich über einen elektronischen Impuls, Fingerprint, Taster, Badge oder Zeitschaltuhr oder mit dem Schlüssel über den Wechsel von aussen öffnen. Bei verriegelter Tür ist eine Notöffnung von aussen über den Zylinder jederzeit möglich. Wenn die Türe schliesst, verriegelt das Schloss automatisch wieder (Selbstverriegelung). Nur erhältlich in Kombination mit einer Panik-Standflügelverriegelung. Diese ermöglicht immer ein Öffnen, auch bei verriegeltem Schloss des Gehflügels (Panikfunktion) mittels Drücker, Panikgarnitur oder Pushbar. Selbstverriegelnd beim Schliessen der Türe durch Schaltschlossauslösung.
Ausführung:
Panikfunktion E, motorisch, 2-flüglig, selbstverriegelnd, Stulphöhe 445 mm
Anwendungsgebiet:
- Zweiflügelige Vollpaniktüren
- Im Hausinnenbereich, Büroräume, IT-Serverräume
- Industriebereich und öffentlichen Gebäuden
- In Sicherheits-, Fluchtweg- und Feuerschutztüren
Normen:
- Zulassung nach SN EN 179
- Zulassung nach EN 1125
- Zulassung nach EN 1634-1 bis 3 nur mit AWS
- Zulassung nach EN 12209 Klasse 7
- Zulassung nach EN 18251-2 Klasse 5
- Einbruchhemmend bis Klasse RC2 in geeigneten Türsystemen erreichbar
Hinweis:
- Geeignet für Drehknopf- und Freilaufzylinder
- Nicht geeignet für externe Riegelkontakte
- Betriebsnennspannung: 11 - 27 V DC
- Öffnungssignal (GND) z.B. via Fingerprint, Taster, Zeitschaltuhr, usw
- Elektrische Schnittstelle RS485, z.B. für direkte Kommunikation via Biometriescanner und Fehlerspeicher. Manipulationsschutz Öffnungsimpuls nur noch via BUS.
- Panik-Standflügelverriegelung siehe 17.278.
- Schlossunterlage siehe 14.168.61+62
- Anschlusskabel siehe 17.273.91-92
- Notstrompuffer siehe 17.365.93
- Kabelübergang siehe 17.561.75+76
- Gela Plug&Play siehe 17.564.38
- Gela Plug&Play Keypad siehe 17.572.23+28
- Zubehör für Untenverriegelung siehe 17.223.06-35
- Zubehör für Obenverriegelung siehe 17.223.57-88
- Schliessblech siehe 17.279.
- Prüfbox siehe 99.047.01
- Andere Ausführungen auf Anfrage.
- Brandschutz: nur in Kombination mit Auswertesteuerung für Brandschutz geeignet, siehe 17.393.90
- Marke
- MSL
- Produktart
- Panik-Einsteckschloss
- Distanz
- 92 mm
- Distanz
- 94 mm
- Nuss
- 9
- Panikfunktion
- E
- Stulplänge
- 445 mm
- Stulpstärke
- 3 mm
- Anzahl Flügel
- 2-flüglig
- Fluchtwegnorm
- SN EN 179 / 1125
- Verriegelung
- Selbstverriegelung (SV)
- Brandschutznorm
- geprüft
- Widerstandsklasse
- ES1 / RC2
- Bedienung
- Schlüsselbedient
- Überwachung
- nein
- Betriebsspannung
- 12, 24 ±
- Touren
- 1-tourig
- Riegelvorschub
- 20 mm
- Material
- Edelstahl, Stahl
- System
- sFlipLock drive
- Funktion
- motorisch
