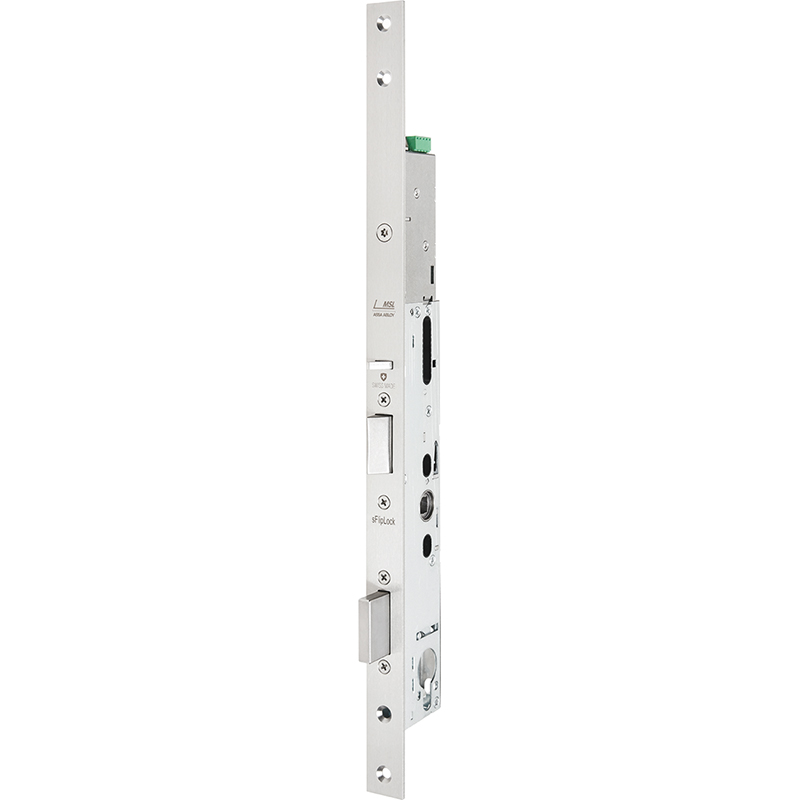

Panik-Einsteckschloss MSL 15544PE-SV, sFlipLock drive, 1-flüglig

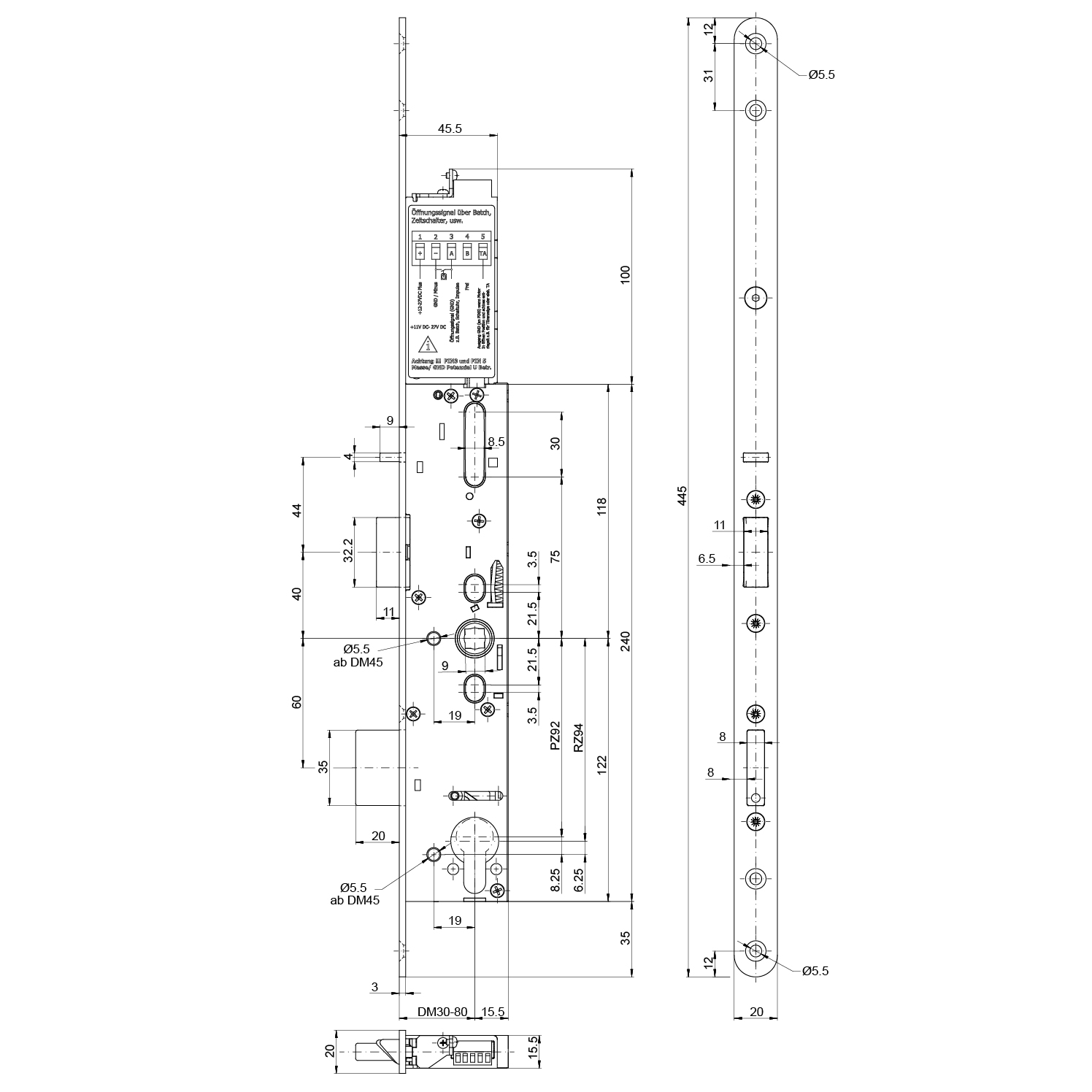

17.781.06-83, Abbildung = DIN Links

17.781.

Angebaute Motoreinheit mit integrierter Motorsteuerung für die Grundfunktion (auf/zu). Mit geschaltetem Ausgang, wenn das Schloss motorisch entriegelt ist. Das Verlassen bei verriegelter Türe, ist über den Innendrücker, eine Panikstange oder eine Pushbar jederzeit möglich. Diese ziehen den Langriegel zurück und gleichzeitig wird die Kippfalle weich (Panikfunktion). Von aussen ist ein Knauf oder eine Griffstange montiert. Die Türe lässt sich über einen elektronischen Impuls, Fingerprint, Taster, Badge oder Zeitschaltuhr oder mit dem Schlüssel über den Wechsel von aussen öffnen. Bei verriegelter Tür ist eine Notöffnung von aussen über den Zylinder jederzeit möglich. Wenn die Türe schliesst, verriegelt das Schloss automatisch wieder (Selbstverriegelung).

Ausführung:

Panikfunktion E, motorisch, 1-flüglig, selbstverriegelnd, Stulphöhe 445 mm

Anwendungsgebiet:

- Im Hausinnenbereich, Büroräume, IT-Serverräume

- Industriebereich und öffentlichen Gebäuden
- In Sicherheits-, Fluchtweg- und Feuerschutztüren

Normen:

- Zulassung nach SN EN 179
- Zulassung nach EN 1125
- Zulassung nach EN 1634-1 bis 3 nur mit AWS
- Zulassung nach EN 12209 Klasse 7
- Zulassung nach EN 18251-2 Klasse 5
- Einbruchhemmend bis Klasse RC2 in geeigneten Türsystemen erreichbar

Hinweis:

- Geeignet für Drehknopf- und Freilaufzylinder

- Nicht geeignet für externe Riegelkontakte

- Betriebsnennspannung: 11 - 27 V DC

- Öffnungssignal (GND) z.B. via Fingerprint, Taster, Zeitschaltuhr, usw

- Elektrische Schnittstelle RS485, z.B. für direkte Kommunikation via Biometriescanner und Fehlerspeicher. Manipulationsschutz Öffnungsimpuls nur noch via BUS.

Schliessbleche siehe 14.168.
Schlossunterlage siehe 14.168.61+62
Anschlusskabel siehe 17.273.91-92
Notstrompuffer siehe 17.365.93
Kabelübergang siehe 17.561.75+76
Gela Plug&Play siehe 17.564.38
Gela Plug&Play Keypad siehe 17.572.23+28
Prüfbox siehe 99.047.01
Andere Ausführungen auf Anfrage.
Brandschutz: nur in Kombination mit Auswertesteuerung für Brandschutz geeignet, siehe 17.393.90

Marke: MSL
Produktart: Panik-Einsteckschloss
Distanz: 92 mm
Distanz: 94 mm
Nuss: 9
Panikfunktion: E
Stulplänge: 445 mm
Stulpstärke: 3 mm
Anzahl Flügel: 1-flüglig
Fluchtwegnorm: SN EN 179 / 1125
Verriegelung: Selbstverriegelung (SV)
Brandschutznorm: geprüft
Widerstandsklasse: ES1 / RC2
Bedienung: Schlüsselbedient
Überwachung: nein
Betriebsspannung: 12, 24 ±
Touren: 1-tourig
Riegelvorschub: 20 mm
Material: Edelstahl, Stahl
System: sFlipLock drive
Funktion: motorisch

Downloads

Information

Bedienungsanleitung

CAD

16 Ausführungen
17.781.06 Stück	Rundzylinder mit Wechsel	94	60	DIN rechts	9	20	Rund	E	445	3	1-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	geprüft	ES1 / RC2	Holz	Schlüsselbedient	nein	12, 24 ±	1-tourig	20	Edelstahl, Stahl	14604051	sFlipLock drive	motorisch	DIN rechts
17.781.07 Stück	Rundzylinder mit Wechsel	94	70	DIN rechts	9	20	Rund	E	445	3	1-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	geprüft	ES1 / RC2	Holz	Schlüsselbedient	nein	12, 24 ±	1-tourig	20	Edelstahl, Stahl	14604053	sFlipLock drive	motorisch	DIN rechts
17.781.16 Stück	Rundzylinder mit Wechsel	94	60	DIN links	9	20	Rund	E	445	3	1-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	geprüft	ES1 / RC2	Holz	Schlüsselbedient	nein	12, 24 ±	1-tourig	20	Edelstahl, Stahl	14604052	sFlipLock drive	motorisch	DIN links
17.781.08 Stück	Rundzylinder mit Wechsel	94	80	DIN rechts	9	20	Rund	E	445	3	1-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	geprüft	ES1 / RC2	Holz	Schlüsselbedient	nein	12, 24 ±	1-tourig	20	Edelstahl, Stahl	14604055	sFlipLock drive	motorisch	DIN rechts
17.781.18 Stück	Rundzylinder mit Wechsel	94	80	DIN links	9	20	Rund	E	445	3	1-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	geprüft	ES1 / RC2	Holz	Schlüsselbedient	nein	12, 24 ±	1-tourig	20	Edelstahl, Stahl	14604056	sFlipLock drive	motorisch	DIN links
17.781.17 Stück	Rundzylinder mit Wechsel	94	70	DIN links	9	20	Rund	E	445	3	1-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	geprüft	ES1 / RC2	Holz	Schlüsselbedient	nein	12, 24 ±	1-tourig	20	Edelstahl, Stahl	14604054	sFlipLock drive	motorisch	DIN links
17.781.23 Stück	Rundzylinder mit Wechsel	94	35	DIN rechts	9	24	Eckig	E	445	3	1-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	geprüft	ES1 / RC2	Rohrrahmen	Schlüsselbedient	nein	12, 24 ±	1-tourig	20	Edelstahl, Stahl	14604083	sFlipLock drive	motorisch	DIN rechts
17.781.56 Stück	Profilzylinder mit Wechsel	92	60	DIN rechts	9	20	Rund	E	445	3	1-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	geprüft	ES1 / RC2	Holz	Schlüsselbedient	nein	12, 24 ±	1-tourig	20	Edelstahl, Stahl	14604071	sFlipLock drive	motorisch	DIN rechts
17.781.33 Stück	Rundzylinder mit Wechsel	94	35	DIN links	9	24	Eckig	E	445	3	1-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	geprüft	ES1 / RC2	Rohrrahmen	Schlüsselbedient	nein	12, 24 ±	1-tourig	20	Edelstahl, Stahl	14604084	sFlipLock drive	motorisch	DIN links
17.781.58 Stück	Profilzylinder mit Wechsel	92	80	DIN rechts	9	20	Rund	E	445	3	1-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	geprüft	ES1 / RC2	Holz	Schlüsselbedient	nein	12, 24 ±	1-tourig	20	Edelstahl, Stahl	14604075	sFlipLock drive	motorisch	DIN rechts
17.781.57 Stück	Profilzylinder mit Wechsel	92	70	DIN rechts	9	20	Rund	E	445	3	1-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	geprüft	ES1 / RC2	Holz	Schlüsselbedient	nein	12, 24 ±	1-tourig	20	Edelstahl, Stahl	14604073	sFlipLock drive	motorisch	DIN rechts
17.781.66 Stück	Profilzylinder mit Wechsel	92	60	DIN links	9	20	Rund	E	445	3	1-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	geprüft	ES1 / RC2	Holz	Schlüsselbedient	nein	12, 24 ±	1-tourig	20	Edelstahl, Stahl	14604072	sFlipLock drive	motorisch	DIN links
17.781.67 Stück	Profilzylinder mit Wechsel	92	70	DIN links	9	20	Rund	E	445	3	1-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	geprüft	ES1 / RC2	Holz	Schlüsselbedient	nein	12, 24 ±	1-tourig	20	Edelstahl, Stahl	14604074	sFlipLock drive	motorisch	DIN links
17.781.68 Stück	Profilzylinder mit Wechsel	92	80	DIN links	9	20	Rund	E	445	3	1-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	geprüft	ES1 / RC2	Holz	Schlüsselbedient	nein	12, 24 ±	1-tourig	20	Edelstahl, Stahl	14604076	sFlipLock drive	motorisch	DIN links
17.781.73 Stück	Profilzylinder mit Wechsel	92	35	DIN rechts	9	24	Eckig	E	445	3	1-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	geprüft	ES1 / RC2	Holz	Schlüsselbedient	nein	12, 24 ±	1-tourig	20	Edelstahl, Stahl	14604103	sFlipLock drive	motorisch	DIN rechts
17.781.83 Stück	Profilzylinder mit Wechsel	92	35	DIN links	9	24	Eckig	E	445	3	1-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	geprüft	ES1 / RC2	Holz	Schlüsselbedient	nein	12, 24 ±	1-tourig	20	Edelstahl, Stahl	14604104	sFlipLock drive	motorisch	DIN links
