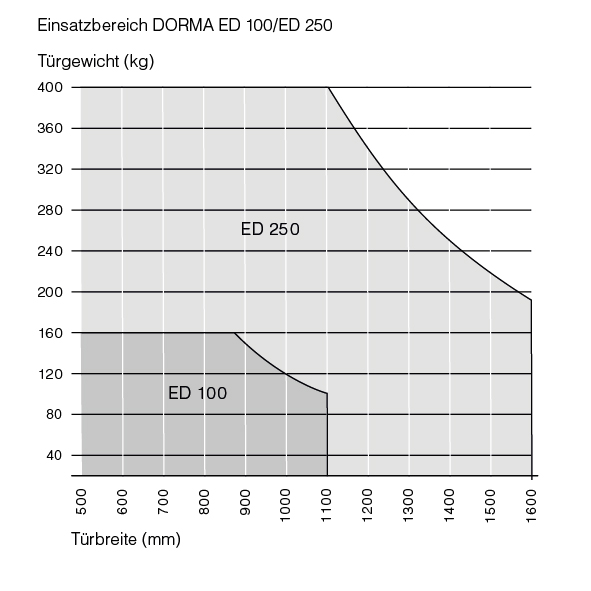

Carte de raccordement ED-CAN DORMAKABA ED 100 / ED 250

La carte de connexion ED-CAN contient le contrôleur MotionIQ et fournit la connexion CAN pour les capteurs M A01. Un affichage fonctionnel à LED RVB indique l'état de fonctionnement actuel et les éventuels dysfonctionnements. Le paramétrage s'effectue via l'interface utilisateur de l'entraînement ED. Outre le raccordement CAN pour les capteurs radar M A01, d'autres raccordements sont disponibles

Connexions:

1. Verrouillage, par ex. SVP
2. Détecteur de fumée, par ex. RM-ED
3. Arrêt d'urgence, coupure de la fonction d'entraînement
4. Prise de raccordement RS232 (raccordement commande ED)
5. Raccordement câble plat pour commande ED
6. Borne de raccordement CAN câble de raccordement capteurs radar
7. Capteurs de sécurité côté bande et côté opposé à la bande
8. Entrées de signal pour le contrôle d'accès, impulsion extérieure et impulsion intérieure
.

Radar détecteur de mouvements

avec détection de direction, contact inverseur, borne à vis enfichable, programmable via la télécommande RegloBeam, hauteur de montage jusqu'à 4 m, possibilités de réglage électronique de la géométrie du champ pour champ large et étroit, avec câble de raccordement de 3m

Interrupteur sans contact CleanSwitch

interrupteur sans contact pour une activation confortable des accès avec des exigences élevées en matière d'hygiène et de design. CleanSwitch ouvre les portes sans contact et de manière hygiénique par un geste conscient de la main dans sa zone de détection de 10 à 50 centimètres, ce qui permet d'éviter la propagation des germes. Grâce à son design attrayant avec retour d'information par LED de couleur, CleanSwitch s'intègre de manière attrayante et conviviale dans son domaine d'application, l'interrupteur d'activation est opérationnel en quelques minutes et peut être installé dans tous les boîtiers encastrés courants, la face avant est particulièrement résistante et peut être traitée à l'hôpital avec des produits de désinfection de surface courants, pour une utilisation simple dans un environnement particulièrement humide ou mouillé, CleanSwitch offre une protection fiable selon IP65

Interrupteur rotatif 3 Pos. EDIZIO-DUE

blanc 1-pôle, pour le montage encastré,

symboles du programme: nuit-automatique-durée ouverte

Interrupteur rotatif 4 Pos. EDIZIO-DUE

blanc 1-pôle, pour le montage encastré,

symboles du programme: nuit-automatique-une façon ouverte en permanence-durée ouverte

Interrupteur à clé 3 Pos. EDIZIO-DUE

blanc unipolaire, pour montage encastré pour cylindre KABA à fournir par le client 1262-KA

symboles de programme : Nuit-Automatique-Ouverture permanente

Commutateur à clé TL-ST

prémonté sur plaque de base avec cache simple Feller Edizio DUE, préparé pour le cylindre KABA 1007 F fourni par le client

Commutateur à clé 1 pôle UP antieffraction

préparé pour cylindre KABA 1514-32,5 demi-cylindre incombant au client

Commutateur de capteur optique SENSIR-FLF interrupteur hygiénique

blanc, avec fixation par encliquetage pour profil de porte

Interrupteur à tirette type ZT

Montage apparent, IP 65, complet avec équerre de montage, câble de traction et tête sphérique

Système de télécommande radio BRC-R

le nouveau récepteur radio DORMA BRC-R peut être aisément installé dans l'opérateur à l'aide d'un emplacement prévu et fixé avec deux vis sur l'unité moteur-transmission, trois types d'émetteurs différents sont disponibles, jusqu'à 1024 émetteurs peuvent être programmés dans un DORMA BRC-R

Émetteur BRC-T

emetteur bi-directionnel, fonctionnant sur batterie, conçu pour le montage dans un déclencheur avec boîte de branchement encastrée profonde ou un déclencheur à grande surface en applique, approprié également pour des conditions plus difficiles en liaison avec le déclencheur à grande surface inox de DORMA, ne peut être utilisé qu'en complément de notre système de télécommande radio DORMA BRC-R

Émetteur mural BRC-W

émetteur mural radio bidirectionnel BRC-W, fonctionne sur piles, y compris bascule de commutation et cadre similaire à 55 mm Design en plastique blanc, peut être vissé au choix sur le support ou intégré dans les séries d'interrupteurs existantes Systen 55, conçu pour une utilisation à l'intérieur et dans des conditions plus légères, utilisation uniquement en combinaison avec le récepteur radio BRC-R DORMA

Contenu de la livraison : Bouton-poussoir mural, matériel de fixation, piles

Télécommande manuelle BRC-H

la télécommande manuelle BRC-H bi-directionnelle possède 4 canaux avec signalisation LED, boîtier résistant aux chocs avec attache porte clés DORMA, ne peut être utilisé qu'en complément de notre système de télécommande radio DORMA BRC-R

Capteur radar DORMAKABA M A01

Nouvelle technologie de capteur associée à un contrôleur MotionIQ haute performance pour des installations de portes automatiques efficaces, pour les nouvelles installations et pour la modernisation. Le capteur calcule la probabilité que la porte s'ouvre ou non pour l'utilisateur sur la base du modèle de mouvement. Optimisé pour la commande d'entraînements automatiques de vantaux pivotants avec ED 100, ED 250. Tension d'alimentation 24 V CC +/- 15%, consommation de puissance 2,5 watts, champ de détection 10 x 4,5 x 2,2 m, hauteur de montage 2 - 4 m,

Avantages:

• Distance de détection jusqu'à 10 mètres
• Détermine la distance, la vitesse et l'angle de jusqu'à 2 objets simultanément
• Pour les installations à 1 ou 2 vantaux
• Installation simple via la technologie CAN-Bus
• Possibilité d'utilisation en extérieur sans capot de protection contre les intempéries

Livraison: capteur radar M A01, câble de connexion CAN, kit de fixation pour capteur radar

Bouton 7563.UP, en design EDIZIOdue de Feller

Plastique blanc, pour montage encastré dans des prises uP standard, avec contact inverseur, avec symbole de clé, puissance de commutation

250 V CA, 10 A

Interrupteur à clé BSW

- Interrupteur à clé pour la commande, préparé pour demi-cylindre rond (RZ)

- 2 contacts de commutation : gauche / droite comme contacts à impulsion, 30 V DC, 0,8 A

- Contact de sabotage : 30 V, 50 mA

- Bornes enfichables avec raccordements à vis

- Dimensions : 88 x 88 mm (taille 1 x 1)

Interrupteur à clé BSW

Interrupteur à clé pour l'utilisation, apprêté pour demi-cylindre rond (RZ)

2 contacts de commutation: gauche / droite, contacts à impulsion, 30 V DC, 0,8 A

Contact anti-sabotage: 30 V, 50 mA

Bornes à fiche avec raccords à visser
