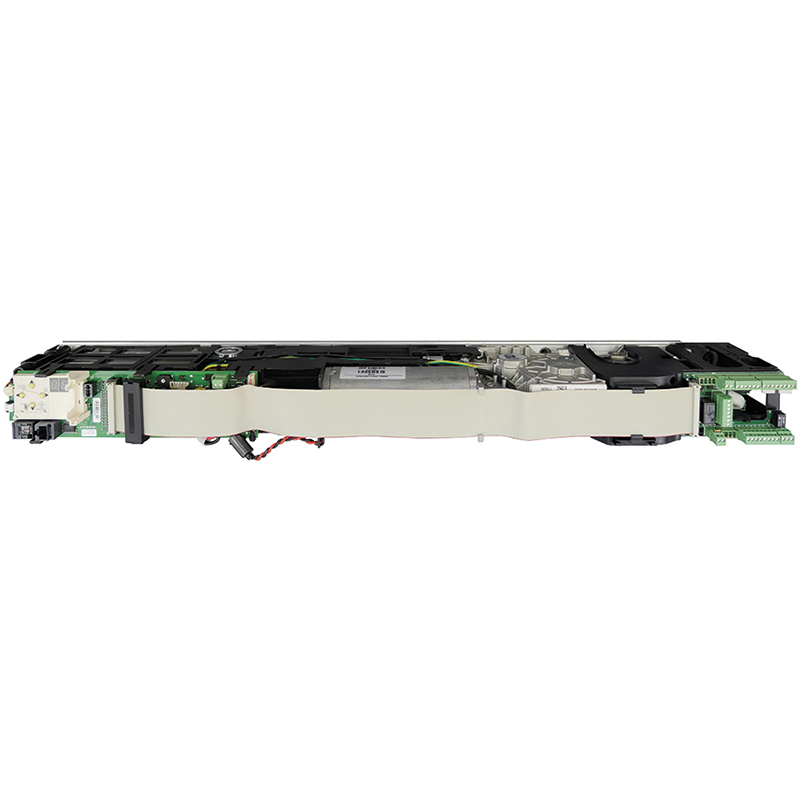

Drehflügeltürantrieb ED 100 EN 2 - 4
13.052.02
Drehflügeltürantrieb ED 100 EN 2 - 4
13.052.
Elektromechanischer Drehflügeltürantrieb im XEA Design, zuverlässige Funktion durch aktive selbstlernende Windlastregelung mit motorischer Schließunterstützung, geeignet für die Verwendung an Flucht- Rettungswegen und allgemeinen Türen, ein- oder zweiflüglig, Push & Go oder Power Assist Unterstützung, Serviceintervallanzeige
Flügelgewicht bis max.: 160 Kilo abnehmend gemäss Flügelbreite und Gewicht,
Montagearten: Sturzmontage, DIN links / rechts, Bandseite / Bandgegenseite,
Türbreite: 1-flüglig 700 - 1250 mm, 2-flüglig 1400 - 2500 mm,
Grösse: Länge 700 mm, Höhe 70 mm, Tiefe 130 mm,
Gewicht: 12 Kilo
Öffnungswinkel: max. 95° bis 110°, je nach Montageart,
Sturztiefe: Gleitschiene -30 bis +30 mm, Gestänge 0 - 300 mm
Leistungen: pannungsversorgung 230 VAC (Wechselstrom),Leistungsaufnahme 120 Watt Spannungsversorgung für externe Verbraucher 24 VDC 1,5A (Gleichstrom)
- Upgrade Cards ED 100 siehe 13.052.05-09
- Radarbewegungsmelder siehe 17.450.
- Aktivinfrarot-Präsenzmelder siehe 17.451.
- Flatscan SW Sicherheitssensor siehe 17.460.01-03
- Programmschalter siehe 17.460.07-09
- Funkempfänger BRC-R siehe 17.460.27
- Brandschutzzulassung:
- drückend, mit Normalgestänge 13.052.43-44, 47-48
- ziehend, mit Gleitschienenset 13.052.57-58 CPD
- Marke
- DormaKaba
- Artikel
- Drehflügelantrieb ED 100 XEA Design
Carte additionelle ED 100
Upgrade-Card Full-Energy - bleue transparente
L'utilisation de l'Upgrade-Card Full-Energy permet de disposer de la plage de réglage complète des paramètres vitesse d'ouverture et de fermeture ainsi que force d'ouverture et de fermeture, l'utilisation dans des installations à 2 vantaux est possible
Upgrade-Card protection incendie - rouge
En cas d'utilisation dans la protection préventive contre les incendies sur les portes coupe-feu et pare-fumée selon les directives pour les installations de blocage, l'Upgradecard avec raccordement de détecteur de fumée est nécessaire.
Upgrade-Card Professional - verte
Pour un temps de maintien en position ouverte étendu de 180s, avec fonction bascule, avec commande d'une seule porte battante (uniquement pour les portes à 2 vantaux), avec fonction d'évacuation EVAC, avec fonction de désenfumage/ventilation sous pression SPV
Upgrade-Card DCW - jaune
Extension de la motorisation grâce aux possibilités de raccordement du bus DCW, raccordement de serrures anti-panique à verrouillage automatique, raccordement d'un interrupteur à clé ST 32 DCW
Upgrade-Card WC accessible - noir
Verkleidung Basic ED 100 / ED 250
Aluminiumverkleidung für einen einflügligen Drehflügelantrieb, silberfarbig
Integrierte Schliessfolgeregelung ED 100 / ED 250
mechanische Schliessfolgeregelung für ED 100 und ED 250
Normalgestänge ED 100 / ED 250
Gestänge für Montageart Bandseite Drückend, für ED 100 und ED 250 bis einer Sturztiefe 0 - 500 mm
Gleitschienenset ED 100 / ED 250
Gleitschiene für Montage ziehend und drückend, für ED 100 und ED 250 bei einer Sturztiefe von -30 bis +60 mm
Gâche électrique effeff 118Q, pour mécanisme d'entraînement
Gâche électrique pour entraînement de vantail pivotant avec bec-de-cane à rayon et ressort de bec-de-cane faible, la porte ne peut être ouverte que pendant l'établissement du contact (impulsion), bourdonnement audible en cas de fonctionnement en courant alternatif (fonctionnement continu possible avec du courant continu), FaFix plage de réglage 3 mm, le modèle avec déverrouillage mécanique est pour le déverrouillage journalier manuel, forme de construction symétrique, utilisable universellement DIN droite et DIN gauche, pour montage vertical et horizontal, résistance à l'ouverture 3750 N, sans gâche
Gâche électrique effeff 118EQ, pour mécanisme d'entraînement
Gâche électrique pour entraînement de vantail pivotant avec bec-de-cane à rayon et ressort de bec-de-cane faible, la porte ne peut être ouverte que pendant l'établissement du contact (impulsion), bourdonnement audible en cas de fonctionnement en courant alternatif (fonctionnement continu possible avec du courant continu), FaFix plage de réglage 3 mm, le modèle avec déverrouillage mécanique est pour le déverrouillage journalier manuel, forme de construction symétrique, utilisable universellement DIN droite et DIN gauche, pour montage vertical et horizontal, résistance à l'ouverture 3750 N, sans gâche
Flatscan SW Sicherheitssensor
Laserscanner zur Absicherung des Drehbereichs automatischer Drehflügeltüren auf Band- und Bandgegenseite gemäss DIN 18650 / EN 16005, zusätzlicher Schutz der Nebenschliesskante im Bereich der Türbänder (Fingerschutz gemäss TÜV Zertifikat unter Beachtung der Restrisiken)
Lieferumfang Set: Anschlussleitung 2,5 m, Verbindungsleitung Band- und Bandgegenseite und Wellschlauch schwarz 650 mm, Schutzklasse IP 54, Montagesockel + 7 mm
Lieferumfang Einzel-Scanner: Anschlussleitung 2,5m und Wellschlauch schwarz 650 mm, Schutzklasse IP 54, Montagesockel + 7 mm
