Panik-Mehrpunktverriegelung MSL 26576PBa-SV-ZF, mFlipLock e-access, 2-flüglig

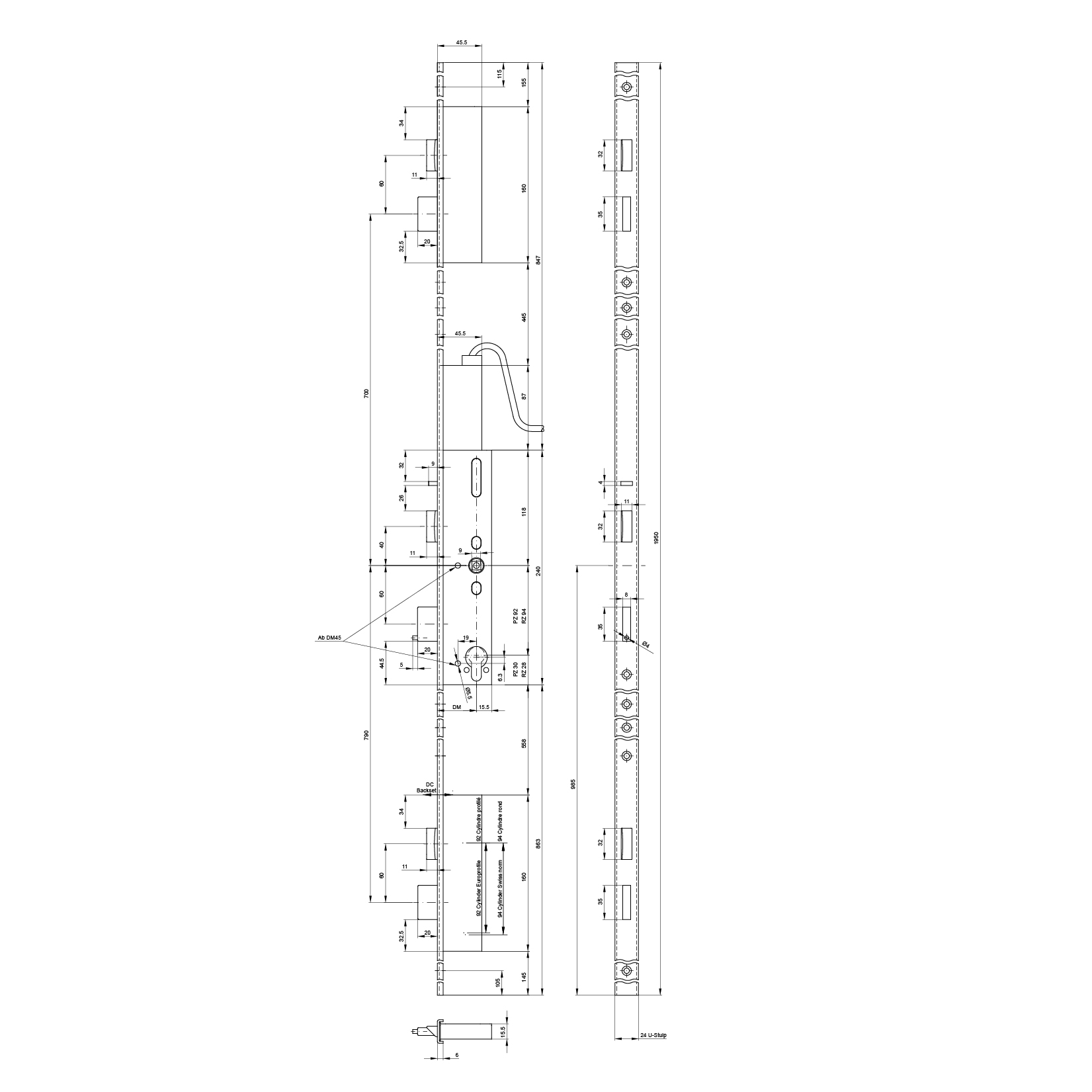

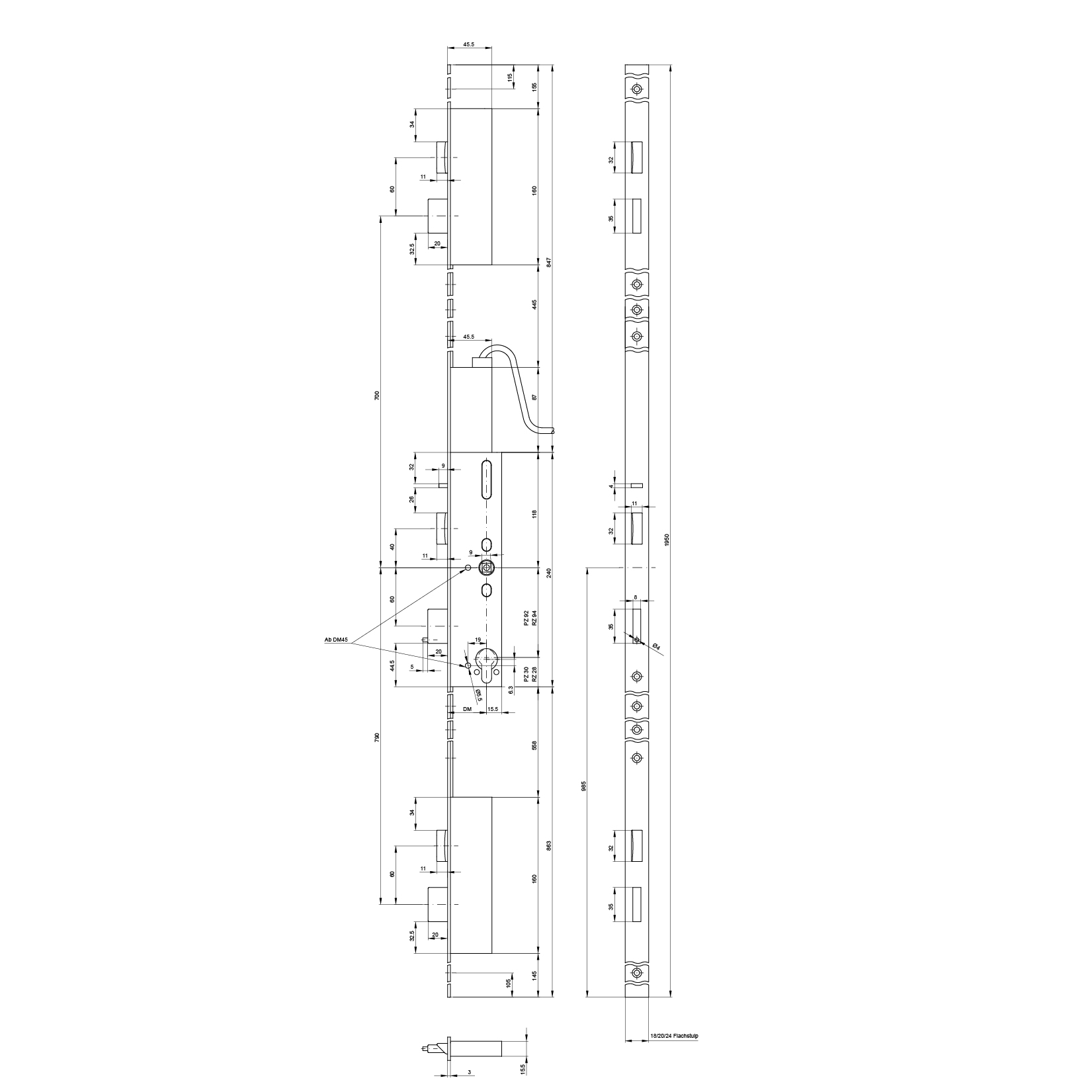

17.742. / 17.743., Abbildung = DIN links
Panik-Mehrpunktverriegelung MSL 26576PBa-SV-ZF, mFlipLock e-access, 2-flüglig
17.742.
Die drückergesteuerte Mehrpunktverriegelung mFlipLock e-access, ist mit einer geteilten Drückernuss ausgestattet, so dass der Innendrücker angekoppelt und der Aussendrücker nicht angekoppelt ist. Typischerweise wird auf beiden Türseiten ein Beschlag mit Türdrücker montiert. Das Verlassen bei verriegelter Türe, ist über den Innendrücker jederzeit möglich. Diese ziehen die 3 Langriegel zurück und gleichzeitig werden die 3 Kippfallen weich (Panikfunktion, einwärts öffnend). Beim Entriegeln von aussen via einen elektronischen Impuls, Fingerprint, Taster, Badge oder Zeitschaltuhr wird der Aussendrücker angekoppelt und der Riegel zunächst bis auf 5 mm eingezogen. Über den Türdrücker wird anschliessend die Kippfallen freigegeben und das Schloss vollständig entriegelt. Bei verriegelter Tür ist eine Notöffnung von aussen über den Zylinder jederzeit möglich. Wenn die Türe schliesst, verriegelt das Schloss automatisch wieder (Selbstverriegelung). Dieses Schloss gibt es immer in Kombination mit einer Auswertesteuerung (AWS), sie dient dazu alle Kontakte des Motorschlosses mFlipLock e-access auswerten zu können. Das Motorschloss kann somit für definierte Zeiten geöffnet, geschlossen, in Tagstellung gefahren oder komplett verriegelt (gesperrt) werden. Die Versorgungsspannung für das Motorschloss wird ebenfalls von der AWS zur Verfügung gestellt. Im Notfallmodus (Netzausfall / Auslösung Brandmeldezentrale) wird das Motorschloss im geöffneten Zustand automatisch durch einen integrierten Puffer-Kondensator verriegelt. Beim separaten Sperreingang (verriegelt) werden alle Eingangssignale abgekoppelt, somit fährt das Motorschloss automatisch in Verrieglung. Nur erhältlich in Kombination mit einer Panik-Standflügelverriegelung. Diese ermöglicht immer ein Öffnen, auch bei verriegeltem Schloss des Gehflügels (Panikfunktion) mittels Panikgarnitur oder Pushbar. Selbstverriegelnd beim Schliessen der Türe durch Schaltschlossauslösung.
Ausführung:
Panikfunktion B, auswärts öffnend, motorisch, 2-flüglig, drückergesteuert, Auswertung Schlosskontakte, elektronisch ankoppelbarer Drücker, selbstverriegelnd, Stulphöhe 1950 mm
Anwendungsgebiet:
- Zweiflügelige Vollpaniktüren
- Zutrittskontrolle und Gebäudemanagementanwendungen inkl. Busanbindung
- Öffentliche Gebäude, Banken, Justizanstalten, Spitäler
- Sicherheits-, Fluchtweg- und Feuerschutztüren im Objekt- und Industriebereich
Normen:
- Zulassung nach EN 179
- Zulassung nach EN 1125
- Zulassung nach EN 1634-1 bis 3 nur mit AWS
- Zulassung nach EN 12209 Klasse 7
- Zulassung nach EN 18251-2 Klasse 5
- Einbruchhemmend bis Klasse RC3 in geeigneten Türsystemen erreichbar
Hinweis:
- Geeignet für Drehknopf- und Freilaufzylinder
- Nicht geeignet für externe Riegelkontakte
- Betriebsnennspannung: 11 - 27 V DC
- Öffnungssignal (GND) z.B. via Fingerprint, Taster, Zeitschaltuhr, usw
- Elektrische Schnittstelle RS485, z.B. für direkte Kommunikation via Biometriescanner und Fehlerspeicher. Manipulationsschutz Öffnungsimpuls nur noch via BUS.
- Anschlusskabel siehe 17.273.91-92
- Panik-Standflügelverriegelung siehe 17.278.
- Schliessblech siehe 17.279.
- Notstrompuffer siehe 17.365.93
- Netzteil siehe 17.328.35-36, 17.328.44-45 und 17.328.51-52
- Prüfbox FlipLock siehe 99.047.01
- Zubehör für Untenverriegelung siehe 17.223.06-35
- Zubehör für Obenverriegelung siehe 17.223.57-88
- Andere Ausführungen auf Anfrage.
- Brandschutz: nur in Kombination mit Auswertesteuerung für Brandschutz geeignet, siehe 17.393.90
- Marke
- MSL
- Produktart
- Panik-Mehrpunkteverriegelung
- Nuss
- 9
- Panikfunktion
- B
- Fluchtrichtung
- auswärts
- Stulplänge
- 1950 mm
- Anzahl Flügel
- 2-flüglig
- Fluchtwegnorm
- SN EN 179 / 1125
- Verriegelung
- Selbstverriegelung (SV)
- Brandschutznorm
- geprüft
- Widerstandsklasse
- ES2 / RC3
- Bedienung
- Drückerbedient
- Überwachung
- ja
- Betriebsspannung
- 12, 24 ± Volt
- Touren
- 1-tourig
- Riegelvorschub
- 20 mm
- Material
- Edelstahl, Stahl
- System
- mFlipLock e-access
- Funktion
- motorisch
Gâche plate supplémentaire MSL BV-24421.Z3243 Variflex pour XL mFlipLock
Inox mat, arrondi, avec pièce de rechange, réglable de -1 à 3 mm, avec découpe pour verrou et bec-de-cane, préparé pour le contact de commutation de boulon 1886, utilisable universel DIN à droite et DIN à gauche, sans vis
Gâche à entailler supplémentaire MSL BV-24421.Z3541 ProfiFlex pour XL mFlipLock
Inox mat, carré, avec pièce de rechange, réglable de -1 à 2 mm, avec découpe pour verrou et bec-de-cane, sans vis
Gâche plate supplémentaire MSL BV-24421.Z6333 VariFlex, pour XL mFlipLock
Inox mat, carré, avec pièce de rechange, avec découpe pour verrou et bec-de-cane, sans vis
Gâche plate supplémentaire MSL BV-24421.Z3733 VariFlex, pour XL mFlipLock
inox brossé mat, carrée, réglable de -0 à +3 mm, avec pièce d'échange ATS, préparée pour contact de verrou 1886, sans vis
Gâche plate supplémentaire MSL BV-24421.Z6233 VariFlex, pour XL mFlipLock
inox brossé mat, carrée, réglable de -0 à +3 mm, avec pièce d'échange ATS, préparée pour contact de verrou 1886, sans vis
Rallonge de têtière MSL XL-24421 FlipLock
Inox mat, carrée, pour accrocher les serrures FlipLock, comme point d'arrêt supplémentaire pour portes hors normes, avancement du pêne dormant un tour, 20 mm
Anschlusskabel MSL, zu sFlipLock und mFlipLock (e-)drive / (e-)access
6 polig, passend für motorische Modellreihe sFlipLock und mFlipLock drive, e-drive, access, e-access
Verrouillage du vantail dormant anti-panique MSL 24413-M / 24413-H, acier inoxydable mat
Contre-boîte pour FlipLock ZF (à deux vantaux), fouillot en 1 partie pour le verrouillage automatique du vantail semi-fixe des portes d'issues de secours à 2 vantaux avec raccord de tringle M6 pour verrouillage en haut et en bas, sans accessoires
Ouverture : toujours possible, même si la serrure du vantail d'entrée est verrouillée (fonction anti-panique), avec béquille, garniture anti-panique ou eBar, pousser la béquille vers le bas = la tringlerie est déverrouillée et maintenue par la serrure de commande
Fermeture : automatique, à la fermeture de la porte, par déclenchement de la serrure de commande
Flachstulp-Set MSL 24413.M-STF-V, für Gegenbascule, mFlipLock
Edelstahl matt, verstellbar,
Flachstulp-Set eckig für Metall, bestehend aus:
Mittelschliessblech sowie Schliessblech oben und unten
Lappenstulp-Set MSL 24413.M-STL-V, für Gegenbascule, mFlipLock
Edelstahl matt, verstellbar,
Lappenstulp-Set eckig für Metall, bestehend aus:
Mittelschliessblech sowie Schliessblech oben und unten
Lappenstulp-Set MSL 24413.H-STL-V, für Gegenbascule, mFlipLock
Edelstahl matt, verstellbar,
Lappenstulp-Set abgerundet für Holz, bestehend aus:
Mittelschliessblech sowie Schliessblech oben und unten
Einfrässtulp-Set MSL 24413.H-STE-V, für Gegenbascule, mFlipLock
Edelstahl matt, verstellbar,
Einfrässtulp-Set für Holz, bestehend aus:
Mittelschliessblech sowie Schliessblech oben und unten
Panik-Vierkantstift MSL 5968, 2-teilig
Stahl verzinkt, mit Nut, zu Panik-Einsteckschloss mit geteilter Nuss
Netzteil im Gehäuse BSW 24 Volt, AWS
Gehäuse auf Putz mit Türe, Zylinder und DIN-Schienen, mit Netztrennschalter, Ein- / Ausgangsspannung: 100 - 240 Volt AC, 50 - 60 Hz / 24 - 28 Volt DC ± 10% einstellbar, Material: Polystyrol (UL-V0 Standard), Farbe: weiss (ähnlich RAL 9010)
Externe Steuerung zur Auswertung aller Schlosskontakte: Türzustand, Drückerkontakt, Steuerfalle, Riegelkontakt, Zylinderkontakt
Eingänge: Radar, Brandmeldeanlage, Impuls- oder Daueröffnung, Verriegeln (alle Eingänge werden ausgeschaltet)
Tagschaltung: Riegel 5% ausgefahren und Kippfalle starr (Öffnung < 1s)
Ausgänge: Türantrieb, Störung
Notstrompuffer-Modul MSL FlipLock
in Schrumpfschlauch, harzvergossen, mit 130 mm Anschlusskabel, versorgt ein Flip-Lock-Motorenschloss für eine einmalige Schliessung des Schlosses bei Stromausfall, ist geeignet für die Schlösser sFlipLock und mFlipLock der Modelle drive, e-drive, access und e-access, Anschluss erfolgt direkt an die FlipLock Motoreneinheit
Externe Auswertesteuerung MSL (AWS) zu sFlipLock und mFlipLock (e-)drive / (e-)access
Externe Auswertesteuerung für die motorische Modellreihe sFlipLock und mFlipLock drive, e-drive, access, e-access, Elektrische Schnittstelle RS 485, z.B. für direkte Kommunikation via Biometriescanner und Fehlerspeicher, Manipulationsschutz Öffnungsimpuls nur noch via BUS, Auswertung pontentialfreier Kontakte (AWS): Türzustand (Wechsler), Drücker Panikseite (Wechsler), verzögerter Riegelkontakt (Wechsler), Riegelkontakt (Wechsler), Zylinderkontakt, Automatische Erkennung der FlipLock Motorschlösser und unterscheidet zwischen stromlos offen und stromlos geschlossen
Passage de câble à 20 pôles, séparable, cuvette de montage des deux côtés, pour les profils en métal, en bois et en plastique
Acier inoxydable, enfichable, invisible, avec câble flexible intégré contre la rupture de câble, technique de raccordement par serrage / enfichage 20 pôles avec DIP Switch pour la consommation de courant max., bac d'encastrement des deux côtés pour profilés en métal, bois et plastique, consommation de courant max. 1 A 100% ED, 4 A max. 1 sec. enfiché avec cavalier 1+2, PIN 1+2 PIN 3+4 ponté (augmentation de la section transversale) 2 A 100% ED, 5 A max. 1 sec., résistance de contact par signal 0,35 Ohm
Prüfbox MSL FlipLock
mit der Prüfbox können verschiedene Betriebsmodi und Zustandswerte des motorischen FlipLock direkt an der Türe oder im ausgebauten Zustand abgerufen werden, folgende Überprüfungen können vorgenommen werden: Störungen, Anzahl Motorenzyklen, Anzahl Türzyklen (nur acces und e-access), Steuerfallenkontakt (nur access und e-access), Riegelkontrakt (nur access und e-access), Zylinderkontakt (nur access und e-access), Drückerkontakt links und rechts (nur access und e-access)
