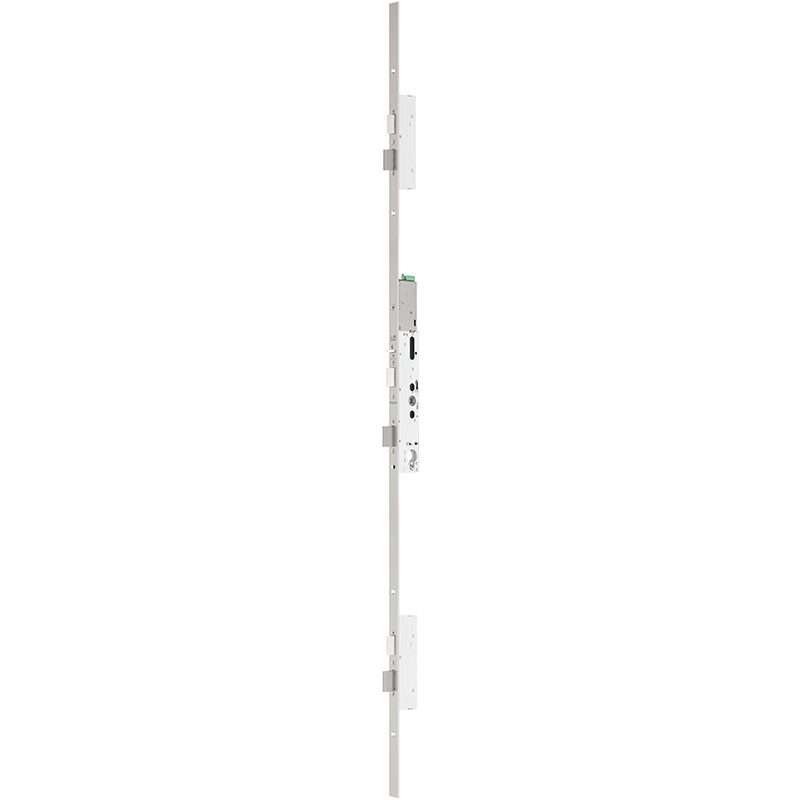

Panik-Mehrpunktverriegelung MSL 26576PBa-SV, mFlipLock e-access, 1-flüglig

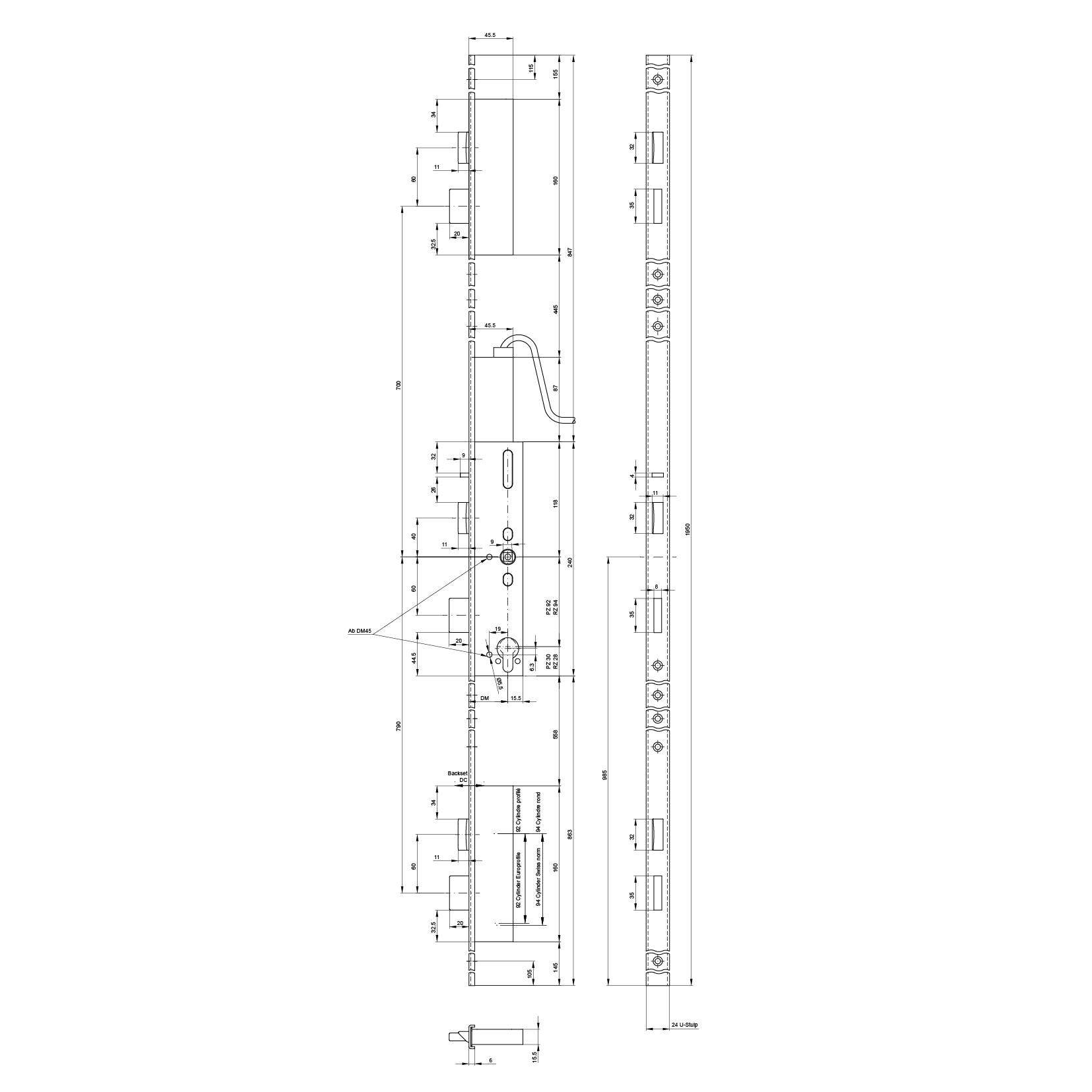

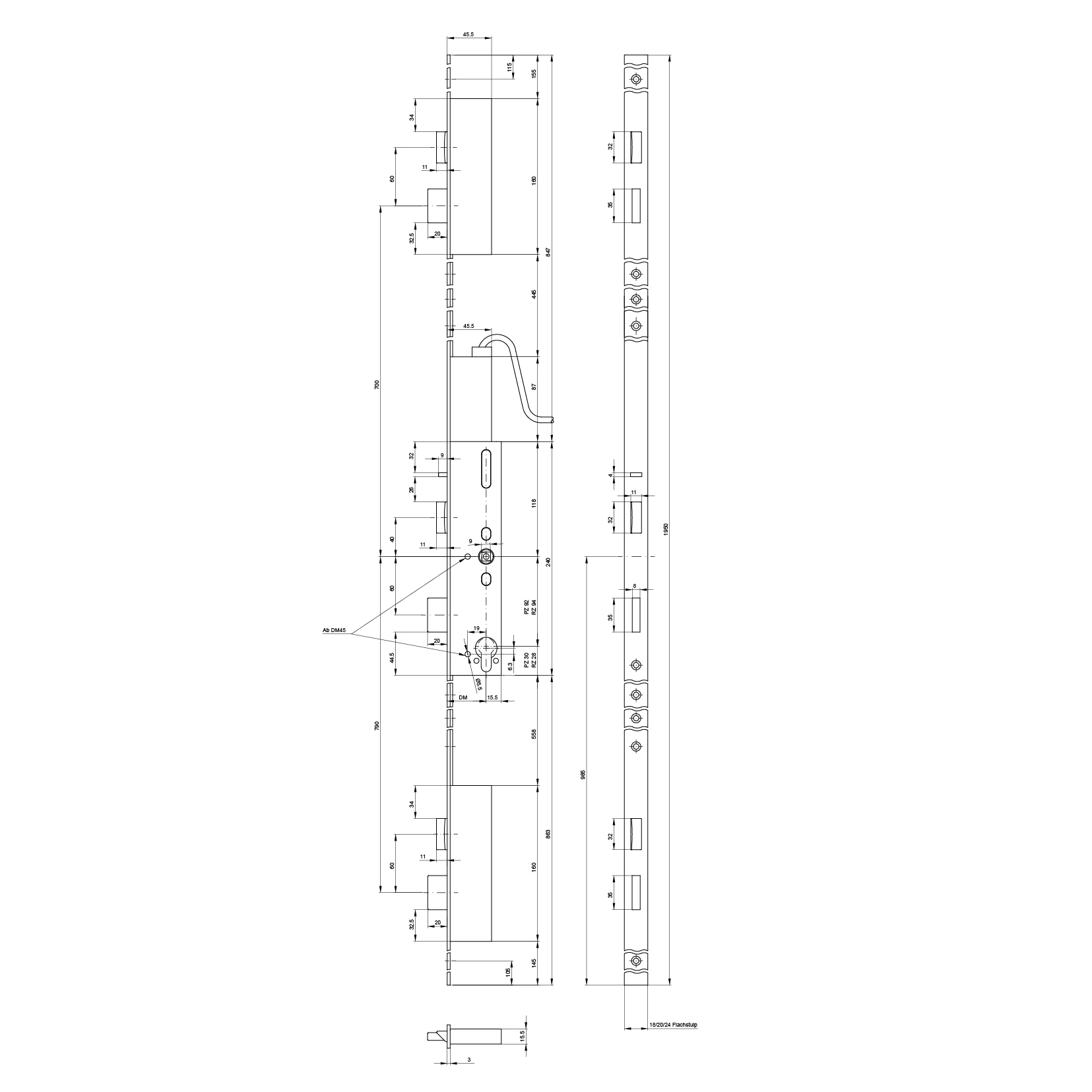

17.740. / 17.741., Abbildung = DIN links
Panik-Mehrpunktverriegelung MSL 26576PBa-SV, mFlipLock e-access, 1-flüglig
17.740.
Die drückergesteuerte Mehrpunktverriegelung mFlipLock e-access, ist mit einer geteilten Drückernuss ausgestattet, so dass der Innendrücker angekoppelt und der Aussendrücker nicht angekoppelt ist. Typischerweise wird auf beiden Türseiten ein Beschlag mit Türdrücker montiert, wobei innen (in Fluchtrichtung) eine Panikstange oder eine Pushbar montiert werden kann. Das Verlassen bei verriegelter Türe, ist über den Innendrücker, eine Panikstange oder eine Pushbar jederzeit möglich. Diese ziehen die 3 Langriegel zurück und gleichzeitig werden die 3 Kippfallen weich (Panikfunktion). Beim Entriegeln von aussen via einen elektronischen Impuls, Fingerprint, Taster, Badge oder Zeitschaltuhr wird der Aussendrücker angekoppelt und der Riegel zunächst bis auf 5 mm eingezogen. Über den Türdrücker wird anschliessend die Kippfallen freigegeben und das Schloss vollständig entriegelt. Bei verriegelter Türe ist eine Notöffnung von aussen über den Zylinder jederzeit möglich. Wenn die Türe schliesst, verriegelt das Schloss automatisch wieder (Selbstverriegelung). Dieses Schloss gibt es immer in Kombination mit einer Auswertesteuerung (AWS), sie dient dazu alle Kontakte des Motorschlosses mFlipLock e- access auswerten zu können. Das Motorschloss kann somit für definierte Zeiten geöffnet, geschlossen, in Tagstellung gefahren oder komplett verriegelt (gesperrt) werden. Die Versorgungsspannung für das Motorschloss wird ebenfalls von der AWS zur Verfügung gestellt. Im Notfallmodus (Netzausfall / Auslösung Brandmeldezentrale) wird das Motorschloss im geöffneten Zustand automatisch durch einen integrierten Puffer-Kondensator verriegelt. Beim separaten Sperreingang (verriegelt) werden alle Eingangssignale abgekoppelt, somit fährt das Motorschloss automatisch in Verrieglung.
Ausführung:
Panikfunktion B, auswärts öffnend, motorisch, 1-flüglig, drückergesteuert, Auswertung Schlosskontakte, elektronisch ankoppelbarer Drücker, selbstverriegelnd, Stulphöhe 1950 mm
Anwendungsgebiet:
- Zutrittskontrolle und Gebäudemanagementanwendungen inkl. Busanbindung
- Öffentliche Gebäude, Banken, Justizanstalten, Spitäler (Schleusen)
- Zutrittskontroll-, Sicherheits-und Feuerschutztüren im Objekt-und Industriebereich
Normen:
- Zulassung nach EN 179
- Zulassung nach EN 1125
- Zulassung nach EN 1634-1 bis 3 nur mit AWS
- Zulassung nach EN 12209 Klasse 7
- Zulassung nach EN 18251-2 Klasse 5
- Einbruchhemmend bis Klasse RC3 in geeigneten Türsystemen erreichbar
Hinweis:
- Geeignet für Drehknopf- und Freilaufzylinder
- Nicht geeignet für externe Riegelkontakte
- Betriebsnennspannung: 11 - 27 V DC
- Öffnungssignal (GND) z.B. via Fingerprint, Taster, Zeitschaltuhr, usw
- Elektrische Schnittstelle RS485, z.B. für direkte Kommunikation via Biometriescanner und Fehlerspeicher. Manipulationsschutz Öffnungsimpuls nur noch via BUS.
- Schliessblech siehe 14.168.
- Stulpverlängerung siehe 14.169.11-27
- Anschlusskabel siehe 17.273.91-92
- Netzteil siehe 17.328.35-36, 17.328.44-45 und 17.328.51-52
- Notstrompuffer siehe 17.365.93
- Prüfbox siehe 99.047.01
- Andere Ausführungen auf Anfrage.
- Brandschutz: nur in Kombination mit Auswertesteuerung für Brandschutz geeignet, siehe 17.393.90
- Marke
- MSL
- Produktart
- Panik-Mehrpunkteverriegelung
- Nuss
- 9
- Panikfunktion
- B
- Fluchtrichtung
- auswärts
- Stulplänge
- 1950 mm
- Fluchtwegnorm
- SN EN 179 / 1125
- Verriegelung
- Selbstverriegelung (SV)
- Brandschutznorm
- geprüft
- Widerstandsklasse
- ES2 / RC3
- Bedienung
- Drückerbedient
- Überwachung
- ja
- Betriebsspannung
- 12, 24 ± Volt
- Touren
- 1-tourig
- Riegelvorschub
- 20 mm
- Material
- Edelstahl, Stahl
- System
- mFlipLock e-access
- Funktion
- motorisch
Winkelschliessblech-Set MSL BV-24421 VariFlex, zu Mehrpunktverriegelung FlipLock
Edelstahl matt, abgerundet, mit Austauschstück (ATS) verstellbar von 0 bis 3 mm, mit Ausschnitt für Riegel und Falle, Mittelschliessblech vorbereitet für Riegelschaltkontakt 1886, Set 3-teilig, bestehend aus 1 Mittel- und 2 Zusatzschliessblechen, ohne Schrauben
Flachschliessblech-Set MSL BV-24421 VariFlex, zu Mehrpunktverriegelung FlipLock
Edelstahl matt, eckig, mit Austauschstück (ATS) verstellbar von 0 bis 3 mm, mit Ausschnitt für Riegel und Falle, Mittelschliessblech vorbereitet für Riegelschaltkontakt 1886, universal DIN rechts und DIN links verwendbar, Set 3-teilig, bestehend aus 1 Mittel- und 2 Zusatzschliessblechen, ohne Schrauben
Lappenschliessblech-Set MSL BV-24421 VariFlex, zu Mehrpunktverriegelung FlipLock
Edelstahl matt, eckig, mit Austauschstück (ATS) verstellbar von 0 bis 3 mm, mit Ausschnitt für Riegel und Falle, Mittelschliessblech vorbereitet für Riegelschaltkontakt 1886, universal DIN rechts und DIN links verwendbar, Set 3-teilig, bestehend aus 1 Mittel- und 2 Zusatzschliessblechen, ohne Schrauben
Zusatz-Lappenschliessblech MSL BV-24421.Z3243 Variflex, zu XL mFlipLock
Edelstahl matt, abgerundet, mit Austauschstück (ATS) verstellbar von 0 bis 3 mm, mit Ausschnitt für Riegel und Falle, vorbereitet für Riegelschaltkontakt 1886, ohne Schrauben
Lappenschliessblech-Set MSL BV-24421 VariFlex, zu mFlipLock
Edelstahl matt, abgerundet, mit Austauschstück (ATS) verstellbar von 0 bis 3 mm, mit Ausschnitt für Riegel und Falle, Mittelschliessblech vorbereitet für Riegelschaltkontakt 1886, universal DIN rechts und DIN links verwendbar, Set 3-teilig, zu Mehrpunktverriegelung FlipLock, bestehend aus 1 Mittel- und 2 Zusatzschliessblechen, ohne Schrauben
Zusatz-Einfrässchliessblech MSL BV-24421.Z3541 ProfiFlex zu XL mFlipLock
Edelstahl matt, eckig, verstellbar von -1 bis 2 mm, mit Ausschnitt für Riegel und Falle, ohne Schrauben
Einfrässchliessblech-Set MSL BV-24421 ProfiFlex, zu mFlipLock
Edelstahl matt, eckig, mit Ausschnitt für Riegel und Falle, Set 3-teilig, bestehend aus 1 Mittel- und 2 Zusatzschliessblechen, mit Schrauben
Zusatz-Flachschliessblech MSL BV-24421.Z6333 VariFlex, zu XL mFlipLock
Edelstahl matt, eckig, mit Ausschnitt für Riegel und Falle, ohne Schrauben
Zusatz-Lappenschliessblech MSL BV-24421.Z3733 VariFlex, zu XL mFlipLock
Edelstahl matt gebürstet, eckig, verstellbar -0 bis +3 mm, mit Austauschstück ATS, vorbereitet für Riegelkontakt 1886, ohne Schrauben
Zusatz-Lappenschliessblech MSL BV-24421.Z6233 VariFlex, zu XL mFlipLock
Edelstahl matt gebürstet, eckig, verstellbar -0 bis +3 mm, mit Austauschstück ATS, vorbereitet für Riegelkontakt 1886, ohne Schrauben
Stulpverlängerung MSL XL-24421 FlipLock
Edelstahl matt, eckig, zum Einhängen an den FlipLock-Schlössern, als zusätzlicher Haltepunkt für überhöhte Türen, Riegelvorschub
20 mm, 1-tourig
Câble de raccordement MSL, pour sFlipLock et mFlipLock (e-)drive / (e-)access
6 pôles, pour série de modèles motorisés SFlipLock et mFlipLock drive, e-drive, access, e-access
Tige carrée MSL anti-panique 5968, en 2 parties
Acier galvanisé, avec rainure, pour serrure anti-panique à mortaiser avec fouillot en 2 parties
Bloc d'alimentation dans boîtier BSW 24 Volt, AWS
Boîtier sur crépi avec porte, cylindre et rails DIN, avec sectionneur de réseau, tension d'entrée / sortie : 100 - 240 Volt AC, 50 - 60 Hz / 24 - 28 Volt DC réglable ± 10%, matériau : polystyrène (standard UL-V0), couleur : blanc (similaire à RAL 9010)
Commande externe pour l'évaluation de tous les contacts de la serrure: état de la porte, contact de la béquille, pêne de commande, contact du pêne dormant, contact du cylindre
Entrées: radar, système d'alarme incendie, ouverture par impulsion ou permanente, verrouillage (toutes les entrées sont désactivées)
Commutation de jour: pêne dormant 5% sorti et pêne basculant rigide (ouverture < 1s)
Sorties: entraînement de porte, défaut
Module tampon d'urgence MSL FlipLock
en gaine thermorétractable, encapsulée dans la résine, avec câble de connexion de 130 mm, le module tampon de secours assure l'alimentation électrique d'une serrure motorisée FlipLock en cas de panne de courant pour une seule fermeture, convient pour les serrures sFlipLock et mFlipLock des modèles drive, e-drive, access et e-access, le raccordement s'effectue directement sur la motorisation FlipLock
Externe Auswertesteuerung MSL (AWS) zu sFlipLock und mFlipLock (e-)drive / (e-)access
Externe Auswertesteuerung für die motorische Modellreihe sFlipLock und mFlipLock drive, e-drive, access, e-access, Elektrische Schnittstelle RS 485, z.B. für direkte Kommunikation via Biometriescanner und Fehlerspeicher, Manipulationsschutz Öffnungsimpuls nur noch via BUS, Auswertung pontentialfreier Kontakte (AWS): Türzustand (Wechsler), Drücker Panikseite (Wechsler), verzögerter Riegelkontakt (Wechsler), Riegelkontakt (Wechsler), Zylinderkontakt, Automatische Erkennung der FlipLock Motorschlösser und unterscheidet zwischen stromlos offen und stromlos geschlossen
Kabelübergang 20-polig, trennbar, Einbauwanne beidseitig, für Metall-, Holz- und Kunststoffprofile
Edelstahl, steckbar, verdeckt, mit integriertem Flexkabel gegen Kabelbruch, Klemm- / Steck-Anschlusstechnik 20-polig mit DIP Switch für max. Stromaufnahme, beidseitige Einbauwanne für Metall-, Holz und Kunststoffprofile, Stromaufnahme max. 1 A 100% ED, 4 A max. 1 Sek. mit Jumper 1+2 gesteckt, PIN 1+2 PIN 3+4 gebrückt (Querschnittsvergrösserung) 2 A 100% ED, 5 A max. 1 Sek., Übergangswiderstand pro Signal 0,35 Ohm
Unité de contrôle MSL FlipLock
le boîtier de test permet de consulter plusieurs modes opérationnels et valeurs d'état de la serrure FlipLock direktement au niveau de la porte ou à l'état démonté, il est possible de réaliser les tests suivants: pannes, nombre de cycles du moteur, nombre de cycles de la porte (uniquement access et e-access), contact du pêne pilote (uniquement access et e-access), contact du pêne dormant (uniquement access et e-access), contact du cylindre (uniquement access et e-access), contact de la poignée à gauche et à droite (uniquement access et e-access)
