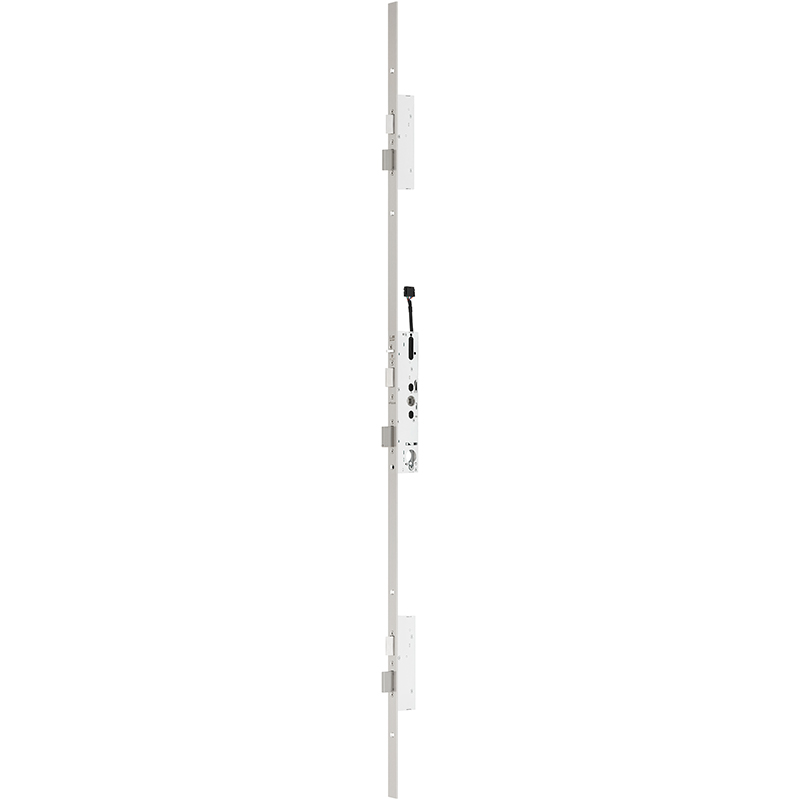

Verrouillage multipoints anti-panique MSL 24576PBa-SV-ZF, mFlipLock check, 2 vantaux

17.720. / 17.721., figure = DIN gauche

17.720.

Ces serrures multipoints sont équipées de contacts de surveillance / signalisation. (Surveillance de l'état du pêne pilote, de la poignée, du pêne dormant et du cylindre). Le côté extérieur comporte également une poignée de porte. En état déverrouillé, la porte peut être ouverte des deux côtés. En état verrouillé, la porte ne peut pas être ouverte de l'extérieur, mais par contre elle peut toujours être ouverte de l'intérieur par l'actionnement de la poignée, de la garniture anti-panique ou de la barre anti-panique de poussée (fonction anti-panique) ce qui génère le rappel des 3 pênes longs et la libération des 3 becs de cane pivotants. Lorsque la porte ferme, la serrure verrouille automatiquement (autoverrouillage). La tige carrée (fouillot) est divisée en deux parties pour une fonction anti-panique B. Cette fonction anti-panique convient pour des portes qui doivent parfois également être ouvertes de l'extérieur (fonction jour). La fonction jour peut être activée via le cylindre par un tour de clé dans le sens d'ouverture jusqu'au butoir, ce qui génère l'embrayage de la poignée extérieure. Uniquement disponible en combinaison avec un verrouillage du vantail fixe anti-panique. Celui-ci permet toujours d'ouvrir la porte par l'actionnement de la garniture anti-panique ou de la barre anti-panique de poussée, même lorsque la serrure du vantail de service est verrouillée (fonction anti-panique). Verrouillage automatique lors de la fermeture de la porte par déclenchement du verrou de commutation.

Exécution:

Fonction anti-panique B avec contacts, s'ouvrant vers l'extérieur, 2 vantaux, verrouillage automatique, hauteur de têtière 1950 mm

Domaine d'utilisation:

- Pour portes anti-panique totale à deux vantaux
- Portes d'entrée, portes palières, bâtiments publics
- Portes de sécurité, d'issues de secours et coupe-feu dans les domaines professionnels et industriels
- Bâtiments publics en combinaison avec des composants d'accès

Normes:

- Homologation selon EN 179

- Homologation selon EN 1125
- Homologation selon EN 1634-1 à 3

- Possibilité d'atteindre une protection anti-effraction de catégorie RC2 sur des systèmes de porte appropriés

Remarque:

- Compatible avec cylindre à bouton et cylindre débrayable

- Contact externe de commutation de verrou non autorisé

Câble de raccordement, voir 17.273.96-97
Verrouillage anti-panique du vantail dormant, voir 17.278.
Gâche, voir 17.279.
Accessoires pour verrouillage par le bas, voir 17.223.07-35
Accessoires pour verrouillage par le haut, voir 17.223.57-88
D'autres exécutions sur demande.

Marque: MSL
Type de produit: Verrouillage multipoints anti-panique
Fonction d'évacuation: B extérieur
Sens d'évacuation: à l'extérieur
Fouillot: 9
Longueur de têtière: 1950 mm
Nombre de vantaux: 2 vantaux
Fonction panique: SN EN 179 / 1125
Verrouillage: Auto-verrouillage
Norme de sécurité incendie: vérifié
Classe de résistance: ES2 / RC3
Fonctionnement: Fonctionnement par une clé
Surveillance: oui
Tours: 1 tour
Avancement du pêne: 20 mm
Matériau: acier inoxydable, acier
Surface de la têtière: acier inoxydable mat
Système: mFlipLock check
Fonction: mécanique

16 Ausführungen

	PZ (8) RZ (8)	DIN links (8) DIN rechts (8)	92 (8) 94 (8)	35 (4) 60 (4) 70 (4) 80 (4)	20 (12) 24 (4)	Eckig (12) U-Stulp (4)	B auswärts (16)	auswärts (16)	9 (16)	3 (12) 6 (4)	1950 (16)	2-flüglig (16)	SN EN 179 / 1125 (16)	Selbstverriegelung (SV) (16)	geprüft (16)	ES2 / RC3 (16)	Holz (12) Rohrrahmen (4)	Schlüsselbedient (16)	ja (16)	1-tourig (16)	20 (16)	Edelstahl, Stahl (16)	Edelstahl matt (16)	14411303 (1) 14411304 (1) 14411319 (1) 14411320 (1) 14411407 (1) 14411408 (1) 14411409 (1) 14411410 (1) 14411411 (1) 14411412 (1) 14411423 (1) 14411424 (1) 14411425 (1) 14411426 (1) 14411427 (1) 14411428 (1)	mFlipLock check (16)	mechanisch (16)
17.720.46 Stück	RZ	DIN rechts	94	60	20	Eckig	B auswärts	auswärts	9	3	1950	2-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	geprüft	ES2 / RC3	Holz	Schlüsselbedient	ja	1-tourig	20	Edelstahl, Stahl	Edelstahl matt	14411407	mFlipLock check	mechanisch
17.720.47 Stück	RZ	DIN rechts	94	70	20	Eckig	B auswärts	auswärts	9	3	1950	2-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	geprüft	ES2 / RC3	Holz	Schlüsselbedient	ja	1-tourig	20	Edelstahl, Stahl	Edelstahl matt	14411409	mFlipLock check	mechanisch
17.720.48 Stück	RZ	DIN rechts	94	80	20	Eckig	B auswärts	auswärts	9	3	1950	2-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	geprüft	ES2 / RC3	Holz	Schlüsselbedient	ja	1-tourig	20	Edelstahl, Stahl	Edelstahl matt	14411411	mFlipLock check	mechanisch
17.720.56 Stück	RZ	DIN links	94	60	20	Eckig	B auswärts	auswärts	9	3	1950	2-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	geprüft	ES2 / RC3	Holz	Schlüsselbedient	ja	1-tourig	20	Edelstahl, Stahl	Edelstahl matt	14411408	mFlipLock check	mechanisch
17.720.57 Stück	RZ	DIN links	94	70	20	Eckig	B auswärts	auswärts	9	3	1950	2-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	geprüft	ES2 / RC3	Holz	Schlüsselbedient	ja	1-tourig	20	Edelstahl, Stahl	Edelstahl matt	14411410	mFlipLock check	mechanisch
17.720.58 Stück	RZ	DIN links	94	80	20	Eckig	B auswärts	auswärts	9	3	1950	2-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	geprüft	ES2 / RC3	Holz	Schlüsselbedient	ja	1-tourig	20	Edelstahl, Stahl	Edelstahl matt	14411412	mFlipLock check	mechanisch
17.720.83 Stück	RZ	DIN rechts	94	35	24	U-Stulp	B auswärts	auswärts	9	6	1950	2-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	geprüft	ES2 / RC3	Rohrrahmen	Schlüsselbedient	ja	1-tourig	20	Edelstahl, Stahl	Edelstahl matt	14411303	mFlipLock check	mechanisch
17.720.93 Stück	RZ	DIN links	94	35	24	U-Stulp	B auswärts	auswärts	9	6	1950	2-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	geprüft	ES2 / RC3	Rohrrahmen	Schlüsselbedient	ja	1-tourig	20	Edelstahl, Stahl	Edelstahl matt	14411304	mFlipLock check	mechanisch
17.721.46 Stück	PZ	DIN rechts	92	60	20	Eckig	B auswärts	auswärts	9	3	1950	2-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	geprüft	ES2 / RC3	Holz	Schlüsselbedient	ja	1-tourig	20	Edelstahl, Stahl	Edelstahl matt	14411423	mFlipLock check	mechanisch
17.721.47 Stück	PZ	DIN rechts	92	70	20	Eckig	B auswärts	auswärts	9	3	1950	2-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	geprüft	ES2 / RC3	Holz	Schlüsselbedient	ja	1-tourig	20	Edelstahl, Stahl	Edelstahl matt	14411425	mFlipLock check	mechanisch
17.721.48 Stück	PZ	DIN rechts	92	80	20	Eckig	B auswärts	auswärts	9	3	1950	2-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	geprüft	ES2 / RC3	Holz	Schlüsselbedient	ja	1-tourig	20	Edelstahl, Stahl	Edelstahl matt	14411427	mFlipLock check	mechanisch
17.721.56 Stück	PZ	DIN links	92	60	20	Eckig	B auswärts	auswärts	9	3	1950	2-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	geprüft	ES2 / RC3	Holz	Schlüsselbedient	ja	1-tourig	20	Edelstahl, Stahl	Edelstahl matt	14411424	mFlipLock check	mechanisch
17.721.57 Stück	PZ	DIN links	92	70	20	Eckig	B auswärts	auswärts	9	3	1950	2-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	geprüft	ES2 / RC3	Holz	Schlüsselbedient	ja	1-tourig	20	Edelstahl, Stahl	Edelstahl matt	14411426	mFlipLock check	mechanisch
17.721.58 Stück	PZ	DIN links	92	80	20	Eckig	B auswärts	auswärts	9	3	1950	2-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	geprüft	ES2 / RC3	Holz	Schlüsselbedient	ja	1-tourig	20	Edelstahl, Stahl	Edelstahl matt	14411428	mFlipLock check	mechanisch
17.721.83 Stück	PZ	DIN rechts	92	35	24	U-Stulp	B auswärts	auswärts	9	6	1950	2-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	geprüft	ES2 / RC3	Rohrrahmen	Schlüsselbedient	ja	1-tourig	20	Edelstahl, Stahl	Edelstahl matt	14411319	mFlipLock check	mechanisch
17.721.93 Stück	PZ	DIN links	92	35	24	U-Stulp	B auswärts	auswärts	9	6	1950	2-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	geprüft	ES2 / RC3	Rohrrahmen	Schlüsselbedient	ja	1-tourig	20	Edelstahl, Stahl	Edelstahl matt	14411320	mFlipLock check	mechanisch
