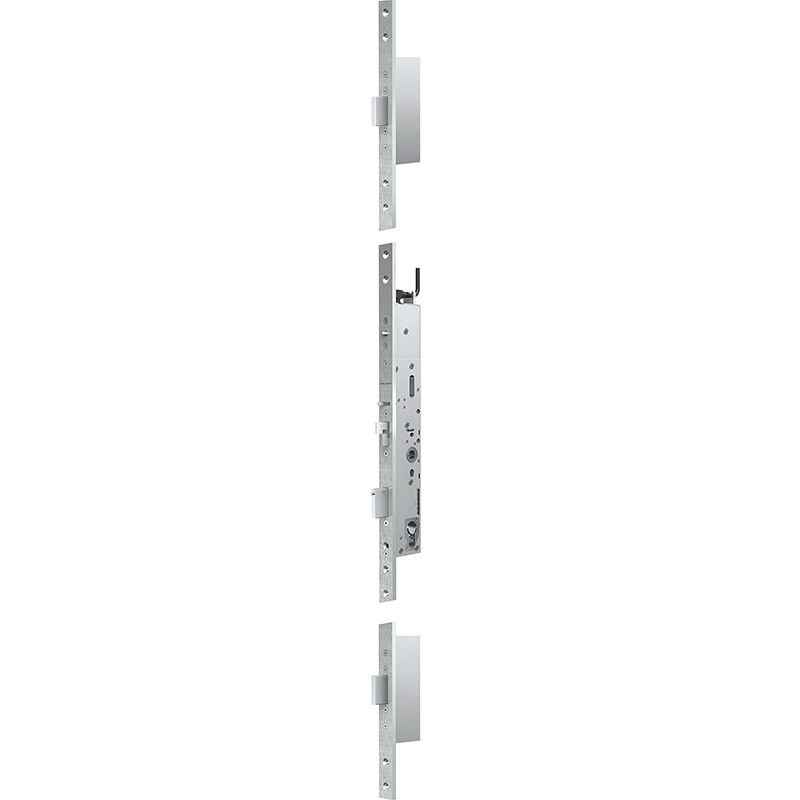

Serrure multipoints de securité effeff 519NE, avec têtière d'angle 24 x 1760 mm inox mat, motorisé, avec fonction anti-panique

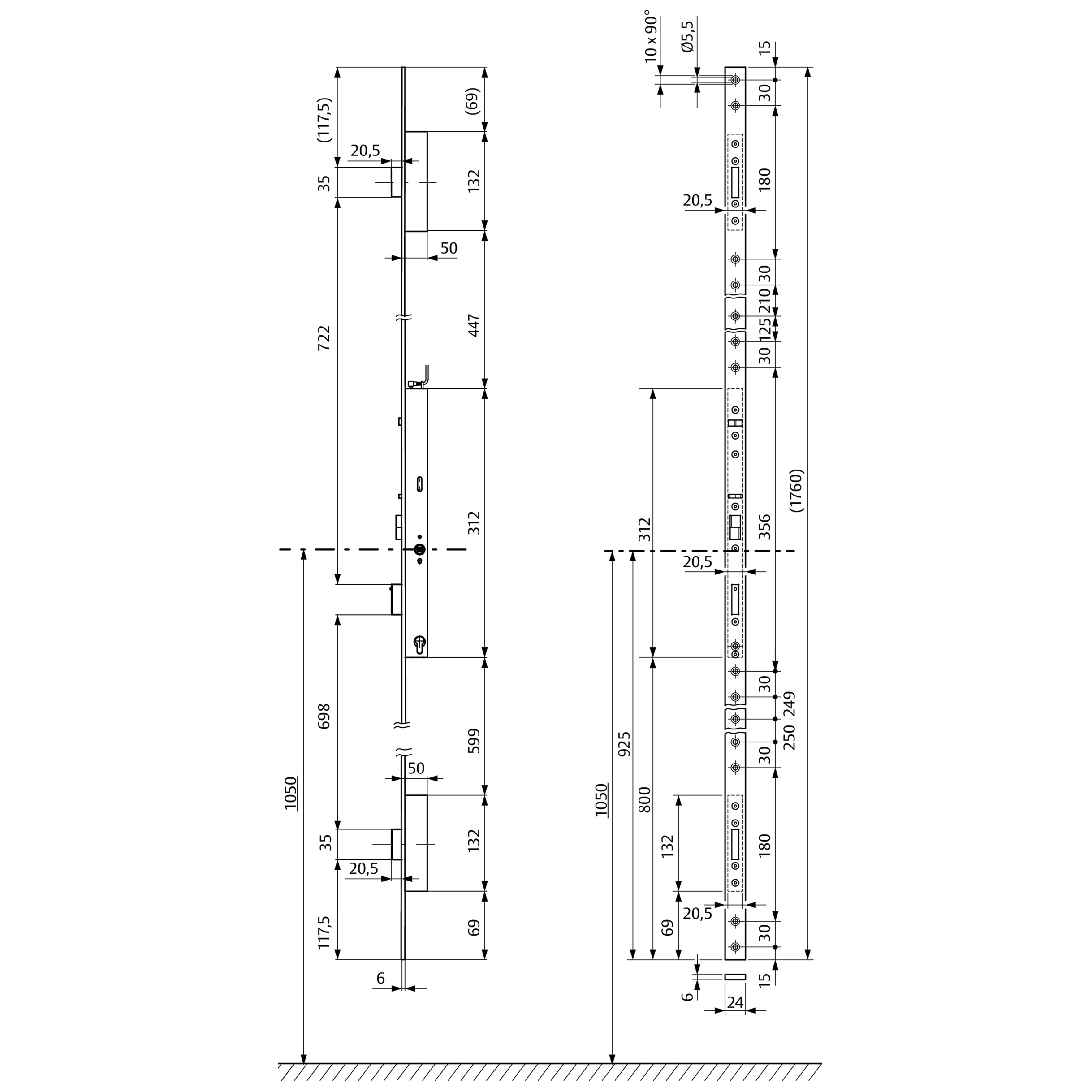

17.322.03-26 Figure = DIN à gauche
Serrure multipoints de securité effeff 519NE, avec têtière d'angle 24 x 1760 mm inox mat, motorisé, avec fonction anti-panique
17.322.
Pilotage par impulsion électrique, via contrôle d'accès, p. ex. lecteur biométrique ou à carte, serrure à code, minuterie, touche etc., les contacts de surveillance intégrés, raccordables libres de potentiel séparément comme contact de commutation permettent d'interroger des états essentiels de la serrure, pour portes d'issue de secours à 1 vantail, testée selon DIN EN 179 / DIN EN 1125, avec autoverrouillage, commande de déroulement mécanique entre le bec-de-cane et le pêne de commande, bec-de-cane en acier et 3 pênes massifs, sortie des verrous 20 mm, verrous 1 tour, avec fonction de levier
- Tige carrée voir 17.285.65-67
- Set gâches et gâches longue, voir 17.326.43-56
- Bloc d'alimentation, voir 17.328.
- Pour le lecteur biométrique, voir 17.566. à 17.573.
- Pour le système de contrôle d'accès à code, voir 17.584.
- Sens d'ouverture vers l'intérieur, testée selon DIN EN 179.
- Impérativement respecter le jeu de joint de 3 à 4,5 mm.
- Également disponible en usine avec d'autres distances au canon.
- Marque
- Eff Eff
- Type de produit
- Verrouillage multipoints anti-panique
- Sens de Serrure
- DIN réversible
- Larg. têtière
- 24 mm
- Type de têtière
- angulaire
- Fonction d'évacuation
- E
- Fouillot
- 9
- Épaisseur de la têtière
- 3 mm
- Longueur de têtière
- 1760 mm
- Nombre de vantaux
- 1 vantail
- Fonction panique
- SN EN 179 / 1125
- Verrouillage
- Auto-verrouillage
- Norme de sécurité incendie
- vérifié
- Classe de résistance
- ES3 / RC4
- Type de porte
- Cadre de tube
- Fonctionnement
- Fonctionnement par une clé
- Surveillance
- oui
- Tension de service
- 24 ± volts
- Tours
- 1 tour
- Avancement du pêne
- 20 mm
- Matériau
- acier inoxydable, acier
- Surface de la têtière
- acier inoxydable mat
- Fonction
- motorisé
Panik-Vierkantstift effeff 5968, 2-teilig
Stahl verzinkt, mit Nut, zu Panik-Einsteckschloss mit geteilter Nuss,
Brandschutz-Modul effeff 519ZBFS
Das Feuerschutzmodul 519ZBFS ist ein externer Energiespeicher, der für die Verwendung von ASSA ABLOY Motorschlösser oder dem MEDIATOR®-Türöffner in Feuer- oder Rauchschutztüren erforderlich ist, ergänzend zum Feuerschutzmodul muss bei ASSA ABLOY Motorschlössern zusätzlich das IO-Modul N5950 verwendet werden, als Branderkennung ist ein bauaufsichtlicher Brandmelder erforderlich, für die Montage und Anzahl der benötigten Brandmelder empfehlen wir die Vorgaben aus der DIBT Richtlinie für Feststellanlagen, bei Rauchschutztüren muss der Brandmelder auf die Brandkenngrösse „Rauch“ ansprechen, über das Feuerschutz-Modul wird im Brandfall oder bei Stromausfall sichergestellt, dass das Motorschloss oder der MEDIATOR®-Türöffner aus jedem Funktionszustand in den Verriegelt-Zustand wechselt, und die Tür ihre Brandschutz-Funktion erfüllen kann
Schliessblech-Set effeff zu Panik-Mehrpunktverriegelung 519N / 819N
Stahl verchromt, mit Ausschnitt für Riegel und Falle
Schliessleiste effeff zu Panik-Mehrpunktverriegelung 519N / 819N
Stahl verchromt, mit Ausschnitt für Riegel und Falle
Anschlusskabel effeff
5-polig, für OneSystem® Sicherheitsschlösser mit einseitig angeschlagenem Winkelstecker
IO-Modul effeff N5950 OneSystem
Das OneSystem IO-Modul ist zur digitalen Verbindung von OneSytem Schlössern mit Hi-O Technology geeignet. Das OneSystem IO-Modul dient dabei als Verbindung zu konventionellen Geräten, z.B. Zutrittskontrolle, bauseitige Schleusensteuerungen oder Überwachungssteuerungen. Es stellt dazu potentialbehaftete Eingänge zur externen Steuerung und potentialfreie Relaisausgänge zur Abfrage der Funktionszustände der Schlösser für übergeordnete Systeme zur Verfügung.
Folgende Einstellungen und Meldungen sind je nach Schloss-Modell möglich (entsprechende Funktionen in Klammern)
Relaisausgänge: (Außendrücker), Innendrücker, Zylinder betätigt, (Drückerkupplung aktiv), Entriegelt, Verriegelt, Tür auf/zu, Alarm/Störung
Eingänge: (externe Freigabe), Externer Türkontakt, (Zentralverriegelung)
Einstellungen: Zeitmodus: Entriegelungszeit 2 - 28 Sek., Toggle Funktion, Direktmodus
