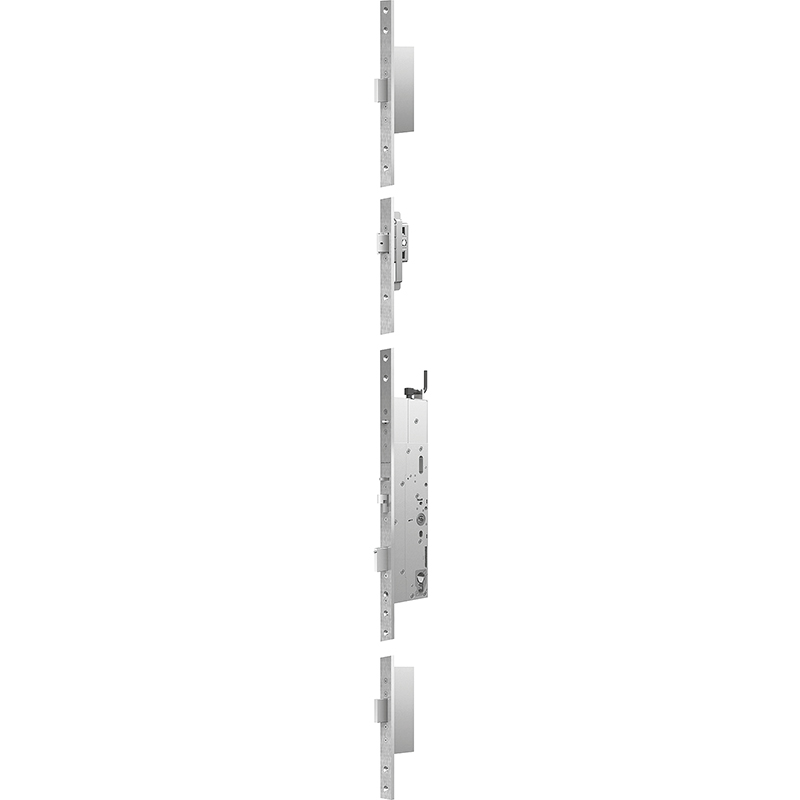

Panik-Mehrpunktverriegelung effeff 519NE, mit Eckstulp 24 x 1760 mm Edelstahl matt, motorisch gesteuert mit Fallenschloss, mit Panikfunktion

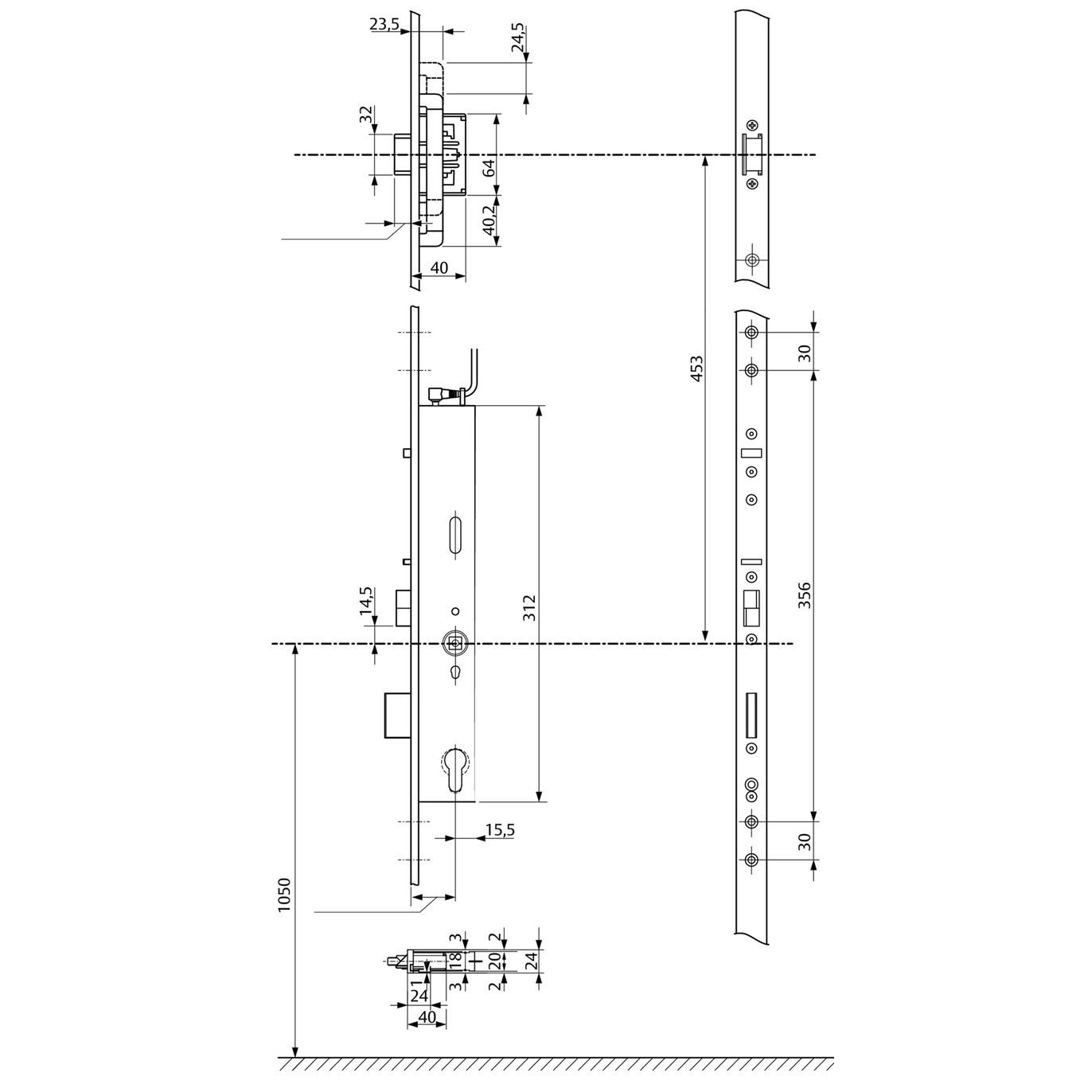

17.322.53-76 Abbildung = DIN links
Panik-Mehrpunktverriegelung effeff 519NE, mit Eckstulp 24 x 1760 mm Edelstahl matt, motorisch gesteuert mit Fallenschloss, mit Panikfunktion
17.322.
Ansteuerung durch elektrischen Impuls, über Zutrittskontrolle z.B. Biometrie- oder Kartenleser, Code-Schloss, Zeitschaltuhr, Taster usw. durch die integrierten Überwachungskontakte, einzeln als Umschaltkontakt, potentialfrei anschliessbar, können wesentliche Schlosszustände abgefragt werden, für 1-flüglige Notausgangstüren, geprüft nach DIN EN 179 / DIN EN 1125, mit Selbstverriegelung, mechanische Ablaufsteuerung zwischen Falle und Steuerfalle, Stahlfalle und 3 massive Schlossriegel, Riegelausstoss 20 mm, Riegel 1-tourig, mit Wechselfunktion
- Vierkantstift siehe 17.285.65-67a
- Schliessblech-Set und Schliessleisten siehe 17.326.43-56
- Netzteil siehe 17.328.
- Biometrie-Leser siehe 17.566. bis 17.566.
- Türcode Zutrittskontrollsystem siehe 17.584.
- Öffnugsrichtung einwärts geprüft nach DIN EN 179.
- Falzluft von 3 - 4,5 mm unbedingt einhalten.
- Auch in anderen Dornmassen ab Werk erhältlich.
- Marke
- Eff Eff
- Produktart
- Panik-Mehrpunkteverriegelung
- Anschlagsrichtung
- DIN umstellbar
- Nuss
- 9
- Stulpbreite
- 24 mm
- Stulpart
- Eckig
- Panikfunktion
- E
- Stulplänge
- 1760 mm
- Stulpstärke
- 3 mm
- Anzahl Flügel
- 1-flüglig
- Fluchtwegnorm
- SN EN 179 / 1125
- Verriegelung
- Selbstverriegelung (SV)
- Brandschutznorm
- geprüft
- Widerstandsklasse
- ES3 / RC4
- Türart
- Rohrrahmen
- Bedienung
- Schlüsselbedient
- Überwachung
- ja
- Betriebsspannung
- 24 ±
- Touren
- 1-tourig
- Riegelvorschub
- 20 mm
- Material
- Edelstahl, Stahl
- Funktion
- motorisch
- Ausführung
- DIN umstellbar
Panik-Vierkantstift effeff 5968, 2-teilig
Stahl verzinkt, mit Nut, zu Panik-Einsteckschloss mit geteilter Nuss,
Brandschutz-Modul effeff 519ZBFS
Das Feuerschutzmodul 519ZBFS ist ein externer Energiespeicher, der für die Verwendung von ASSA ABLOY Motorschlösser oder dem MEDIATOR®-Türöffner in Feuer- oder Rauchschutztüren erforderlich ist, ergänzend zum Feuerschutzmodul muss bei ASSA ABLOY Motorschlössern zusätzlich das IO-Modul N5950 verwendet werden, als Branderkennung ist ein bauaufsichtlicher Brandmelder erforderlich, für die Montage und Anzahl der benötigten Brandmelder empfehlen wir die Vorgaben aus der DIBT Richtlinie für Feststellanlagen, bei Rauchschutztüren muss der Brandmelder auf die Brandkenngrösse „Rauch“ ansprechen, über das Feuerschutz-Modul wird im Brandfall oder bei Stromausfall sichergestellt, dass das Motorschloss oder der MEDIATOR®-Türöffner aus jedem Funktionszustand in den Verriegelt-Zustand wechselt, und die Tür ihre Brandschutz-Funktion erfüllen kann
Schliessblech-Set effeff zu Panik-Mehrpunktverriegelung 519N / 819N
Stahl verchromt, mit Ausschnitt für Riegel und Falle
Schliessleiste effeff zu Panik-Mehrpunktverriegelung 519N / 819N
Stahl verchromt, mit Ausschnitt für Riegel und Falle
Anschlusskabel effeff
5-polig, für OneSystem® Sicherheitsschlösser mit einseitig angeschlagenem Winkelstecker
IO-Modul effeff N5950 OneSystem
Das OneSystem IO-Modul ist zur digitalen Verbindung von OneSytem Schlössern mit Hi-O Technology geeignet. Das OneSystem IO-Modul dient dabei als Verbindung zu konventionellen Geräten, z.B. Zutrittskontrolle, bauseitige Schleusensteuerungen oder Überwachungssteuerungen. Es stellt dazu potentialbehaftete Eingänge zur externen Steuerung und potentialfreie Relaisausgänge zur Abfrage der Funktionszustände der Schlösser für übergeordnete Systeme zur Verfügung.
Folgende Einstellungen und Meldungen sind je nach Schloss-Modell möglich (entsprechende Funktionen in Klammern)
Relaisausgänge: (Außendrücker), Innendrücker, Zylinder betätigt, (Drückerkupplung aktiv), Entriegelt, Verriegelt, Tür auf/zu, Alarm/Störung
Eingänge: (externe Freigabe), Externer Türkontakt, (Zentralverriegelung)
Einstellungen: Zeitmodus: Entriegelungszeit 2 - 28 Sek., Toggle Funktion, Direktmodus
