Verrouillage multipoints MSL PolyTribloc 30340, têtière ronde 18 / 20 x 1788 mm

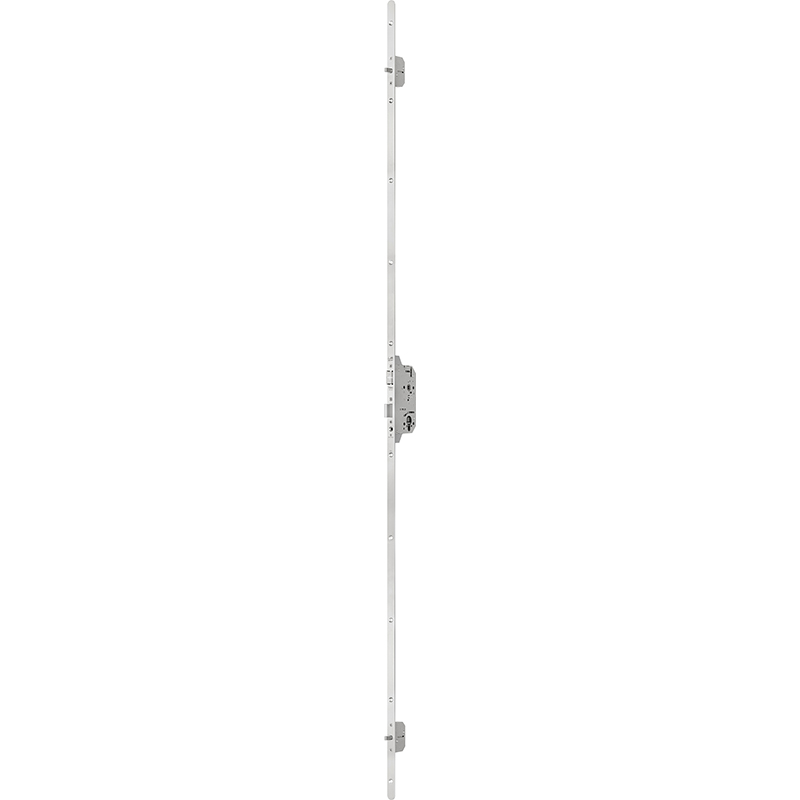

14.133.06-88 Figure = DIN gauche

14.133.

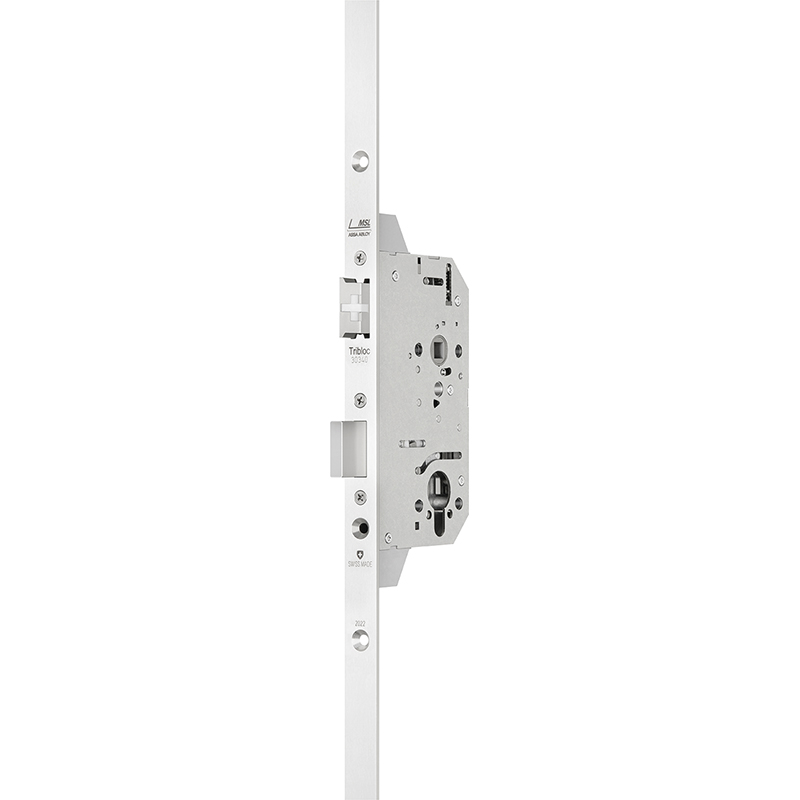

Acier inoxydable, réversible béquille/clé, verrouillage en quatre points, deux pênes dormants supplémentaires et un pêne dormant de serrure, blocage du pêne demi-tour, avance du pêne dormant et des pênes dormants supplémentaires de 20 mm, 1 tour, rappel automatique de la béquille. Lorsque la porte est fermée, un tour de clé dans le sens de la fermeture fait sortir les trois pênes et bloque aussi bien le pêne demi-tour que le pêne dormant. Le déverrouillage s'effectue par un tour de clé dans le sens de l'ouverture, les trois pênes sont rétractés. Pour verrouiller la serrure avec moins d'effort, le verrouillage peut être effectué après un demi-tour de clé dans le sens de la fermeture avec un mouvement de la béquille vers le haut. Ensuite, il suffit d'amener la clé en position de retrait. Lors d'un mouvement de la poignée vers le haut, les pênes supplémentaires sont éjectés. Un tour de clé dans le sens de la fermeture permet d'éjecter le pêne dormant. Le pêne demi-tour et les pênes dormants supplémentaires sont ainsi bloqués. En tournant la clé dans le sens de l'ouverture, le pêne dormant principal est rétracté. Le pêne dormant supplémentaire et le pêne demi-tour sont rétractés vers le bas par un mouvement de la poignée.

Domaine d'application :

Pour les portes d'entrée et les portes d'appartement
Pour les portes de sécurité et coupe-feu dans le domaine professionnel et privé

Gâche voir 14.127. et 14.139.
Pêne DIN gauche préréglé / réversible à droite.
Le boîtier de serrure est centré par rapport à la têtière.

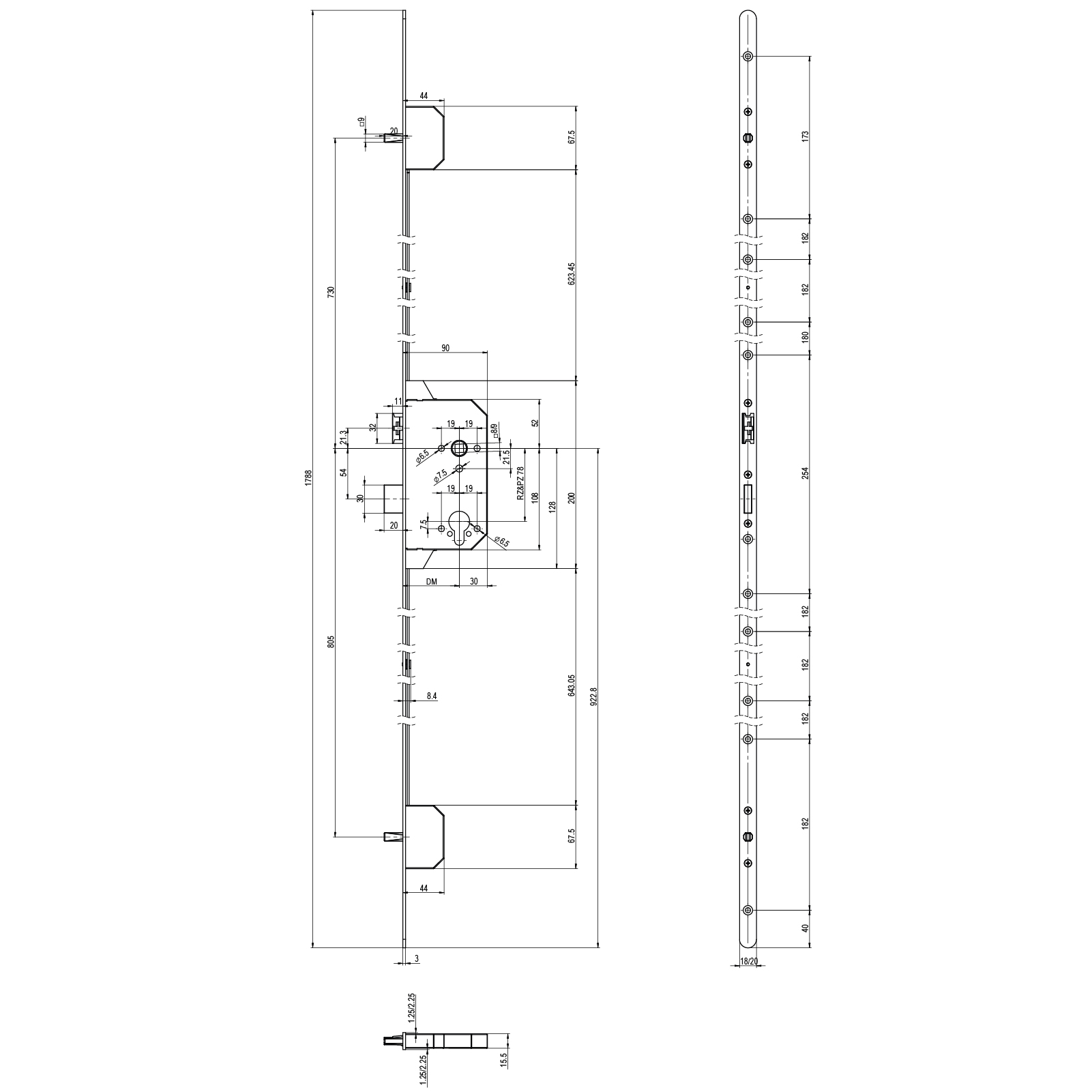

Espacement des pênes modifié à 730 / 805 mm à partir de décembre 2023, consulter impérativement les documents de planification.

Marque: MSL
Type de produit: Verrouillage multipoint
Entraxe: 78 mm
Distance: 78 mm
Sens de Serrure: DIN réversible
Type de têtière: Rond
Longueur de têtière: 1788 mm
Épaisseur de la têtière: 3 mm
Nombre de vantaux: 1 vantail
Verrouillage: Manuel
Norme de sécurité incendie: non vérifié
Type de porte: Bois
Fonctionnement: Fonctionnement par béquille et par clé
Tours: 1 tour
Avancement du pêne: 20 mm
Matériau: acier inoxydable, acier
Système: PolyTribloc
Fonction: mécanique
Exécution: DIN réversible

Downloads

Information

CAD

15 exécutions
14.133.06 Pièce	Cylindre rond à levier	78	78	60	DIN réversible	8	18	Rond	1788	3	1 vantail	Manuel	non vérifié	Bois	Fonctionnement par béquille et par clé	1 tour	20	acier inoxydable, acier	11402052	PolyTribloc	mécanique	DIN réversible
14.133.07 Pièce	Cylindre rond à levier	78	78	70	DIN réversible	8	18	Rond	1788	3	1 vantail	Manuel	non vérifié	Bois	Fonctionnement par béquille et par clé	1 tour	20	acier inoxydable, acier	11402054	PolyTribloc	mécanique	DIN réversible
14.133.08 Pièce	Cylindre rond à levier	78	78	80	DIN réversible	8	18	Rond	1788	3	1 vantail	Manuel	non vérifié	Bois	Fonctionnement par béquille et par clé	1 tour	20	acier inoxydable, acier	11402056	PolyTribloc	mécanique	DIN réversible
14.133.16 Pièce	Cylindre rond à levier	78	78	60	DIN réversible	9	18	Rond	1788	3	1 vantail	Manuel	non vérifié	Bois	Fonctionnement par béquille et par clé	1 tour	20	acier inoxydable, acier	11402058	PolyTribloc	mécanique	DIN réversible
14.133.17 Pièce	Cylindre rond à levier	78	78	70	DIN réversible	9	18	Rond	1788	3	1 vantail	Manuel	non vérifié	Bois	Fonctionnement par béquille et par clé	1 tour	20	acier inoxydable, acier	11402060	PolyTribloc	mécanique	DIN réversible
14.133.18 Pièce	Cylindre rond à levier	78	78	80	DIN réversible	9	18	Rond	1788	3	1 vantail	Manuel	non vérifié	Bois	Fonctionnement par béquille et par clé	1 tour	20	acier inoxydable, acier	11402062	PolyTribloc	mécanique	DIN réversible
14.133.36 Pièce	Cylindre rond à levier	78	78	60	DIN réversible	9	20	Rond	1788	3	1 vantail	Manuel	non vérifié	Bois	Fonctionnement par béquille et par clé	1 tour	20	acier inoxydable, acier	11402070	PolyTribloc	mécanique	DIN réversible
14.133.37 Pièce	Cylindre rond à levier	78	78	70	DIN réversible	9	20	Rond	1788	3	1 vantail	Manuel	non vérifié	Bois	Fonctionnement par béquille et par clé	1 tour	20	acier inoxydable, acier	11402072	PolyTribloc	mécanique	DIN réversible
14.133.38 Pièce	Cylindre rond à levier	78	78	80	DIN réversible	9	20	Rond	1788	3	1 vantail	Manuel	non vérifié	Bois	Fonctionnement par béquille et par clé	1 tour	20	acier inoxydable, acier	11402036	PolyTribloc	mécanique	DIN réversible
14.133.66 Pièce	Cylindre profilé à levier	78	78	60	DIN réversible	9	18	Rond	1788	3	1 vantail	Manuel	non vérifié	Bois	Fonctionnement par béquille et par clé	1 tour	20	acier inoxydable, acier	11402020	PolyTribloc	mécanique	DIN réversible
14.133.67 Pièce	Cylindre profilé à levier	78	78	70	DIN réversible	9	18	Rond	1788	3	1 vantail	Manuel	non vérifié	Bois	Fonctionnement par béquille et par clé	1 tour	20	acier inoxydable, acier	11402022	PolyTribloc	mécanique	DIN réversible
14.133.68 Pièce	Cylindre profilé à levier	78	78	80	DIN réversible	9	18	Rond	1788	3	1 vantail	Manuel	non vérifié	Bois	Fonctionnement par béquille et par clé	1 tour	20	acier inoxydable, acier	11402024	PolyTribloc	mécanique	DIN réversible
14.133.86 Pièce	Cylindre profilé à levier	78	78	60	DIN réversible	9	20	Rond	1788	3	1 vantail	Manuel	non vérifié	Bois	Fonctionnement par béquille et par clé	1 tour	20	acier inoxydable, acier	11402044	PolyTribloc	mécanique	DIN réversible
14.133.87 Pièce	Cylindre profilé à levier	78	78	70	DIN réversible	9	20	Rond	1788	3	1 vantail	Manuel	non vérifié	Bois	Fonctionnement par béquille et par clé	1 tour	20	acier inoxydable, acier	11402046	PolyTribloc	mécanique	DIN réversible
14.133.88 Pièce	Cylindre profilé à levier	78	78	80	DIN réversible	9	20	Rond	1788	3	1 vantail	Manuel	non vérifié	Bois	Fonctionnement par béquille et par clé	1 tour	20	acier inoxydable, acier	11402048	PolyTribloc	mécanique	DIN réversible
