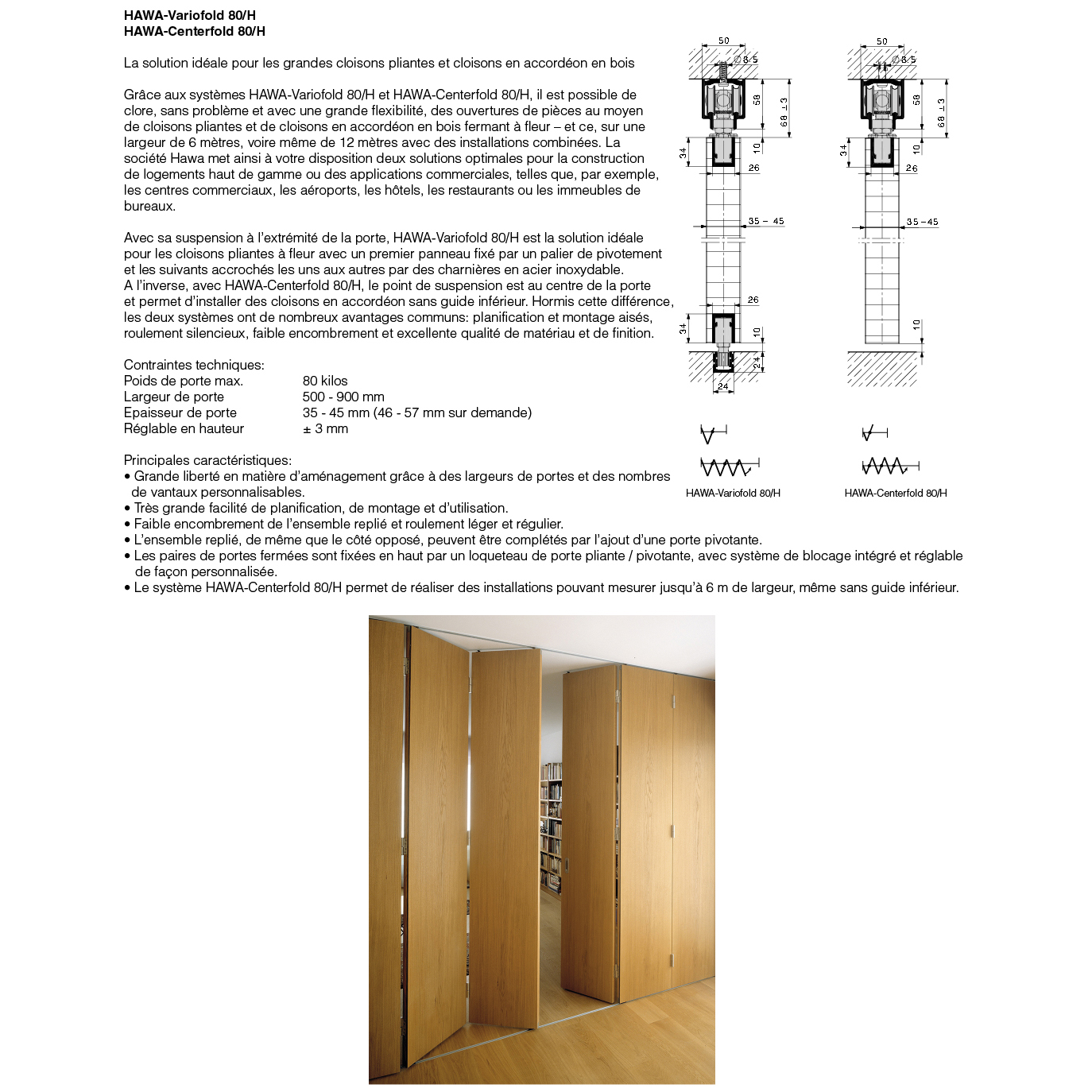

Système de cloisons Harmonika affleurantes pour installations droites et gauches ouvrant vers l'intérieur ou l'extérieur, les installations peuvent être assemblées individuellement, réglable en hauteur, largeurs de portes

500 - 900 mm, épaisseurs de portes 35 - 45 mm, poids de portes jusqu'à 80 kilos, le paquet de vantaux pliants ainsi que la partie fixe peuvent être complétés par une porte pivotante, paquet de vantaux pliants nécessitant moins de place, fonctionnement plus facile et plus silencieux, hauteur de montage 68 mm ± 3 mm

Garniture de base sans guidage, comprenant:

1 pivot sup.,

1 loqueteau de porte accordéon / pivotante, réglable,

1 chariot 4 roues avec glissières,

2 profils porteurs de 208 mm de longueur,

1 profil porteur de 550 mm de longueur,

1 douille de palier de butée,

3 caches protecteurs pour profil porteur,

1 clé de réglage en hauteur,

1 clé de fixation pour suspension,

1 clé à fourche

Garniture suppl. sans guidage, comprenant:

1 loqueteau de porte accordéon / pivotante, réglable,

1 chariot 4 roues avec glissières et pièce d'écartement,

1 profil porteur de 550 mm de longueur,

1 cache protecteur pour profil porteur,

Garniture de porte pivotante avec paquet de vantaux pliants,

sans chariot et pivot, comprenant:

1 loqueteau de porte accordéon / pivotante, réglable,

1 profil porteur de 208 mm de longueur,

1 cache protecteur pour profil porteur

Garniture de porte pivotante pour installation sans rail de guidage, comprenant:

1 pivot sup.,

1 loqueteau de porte accordéon / pivotante, réglable,

3 profils porteurs de 208 mm de longueur,

1 douille de palier de butée,

3 caches protecteurs pour profil porteur

• Cavité de sol, voir 15.614.40

• 2 charnières sont nécessaires pour une hauteur de porte inférieure à
  2500 mm, 3 charnières pour une hauteur de porte de 2500 - 3500 mm.
