Verrouillage multipoints anti-panique G-U-Secury-Automatic 2170 (EK), avec poussoir exétérieur pouvant être électriquement couplé, têtière d'angle 20 x 2285 mm inox mat

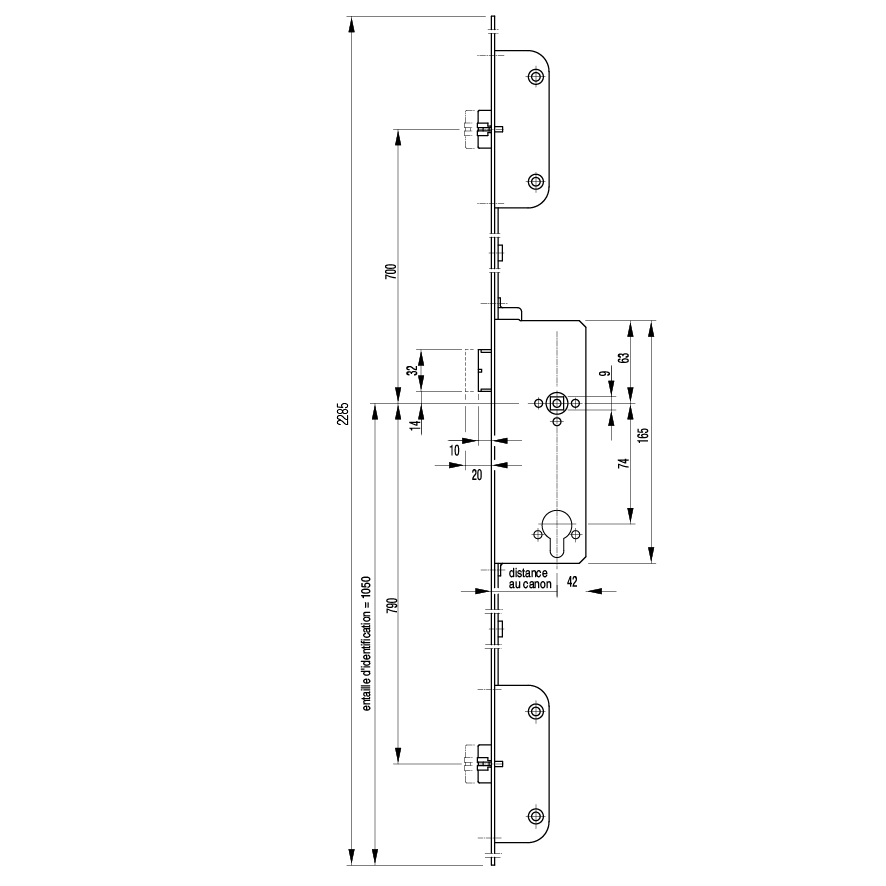

17.029.21-22, Figure = DIN gauche
prev
next
Verrouillage multipoints anti-panique G-U-Secury-Automatic 2170 (EK), avec poussoir exétérieur pouvant être électriquement couplé, têtière d'angle 20 x 2285 mm inox mat
17.029.
pour portes d'issues de secours à 1 vantail
testé selon DIN EN 179 / 1125, élément testé selon ENV 1627 WK 2 et WK 3
dimension de la broche 65 mm
Verrouillage 3 points par pêne dormant automatique à 1 tour
Avance du pêne 20 mm, avec fouillot spécial en 2 parties 9 mm
Centre du fouillot jusqu'au bord supérieur du boîtier de serrure 63 mm
hauteur de la béquille 949 mm, fonctions de surveillance sur la béquille à l'intérieur et à l'extérieur, contact inverseur à cylindre, courant de travail 12 - 24 Volt DC (couplé sous tension), durée d'enclenchement 100% ED, avec câble 10 mètres
- Pour le descriptif des poussoirs extérieurs à couplage électrique, voir page 17.07
- Position 2 Gâches:
- Gâches platine, voir 17.070.11-12
- Gâches d'angle, voir 17.070.21 ou 17.070.22
- Gâche platine, voir 17.070.25
- Plaque réglable, voir 17.070.27
- Gâche à fraiser, voir 14.270.41
- Gâche à fraiser, voir 14.270.55
- Gâche à verrou à fraiser, voir 14.270.56
- Rail de verrouillage à fraiser, voir 14.273.21-22
- Version 2 vantail et avec découpe PZ en usine.
- Fonction anti-panique C vers l'intérieur testée selon DIN EN 179.
- Marque
- G-U
- Type de produit
- Verrouillage multipoints anti-panique
- Découpe
- Cylindre rond
- Entraxe
- 74 mm
- Distance
- 74 mm
- Dist. canon
- 65 mm
- Fouillot
- 9
- Larg. têtière
- 20 mm
- Type de têtière
- angulaire
- Fonction d'évacuation
- C
- Sens d'évacuation
- vers l'intérieur
- Longueur de têtière
- 2285 mm
- Épaisseur de la têtière
- 3 mm
- Nombre de vantaux
- 1 vantail
- Fonction panique
- SN EN 179 / 1125
- Verrouillage
- Manuel
- Norme de sécurité incendie
- vérifié
- Classe de résistance
- ES2 / RC3
- Type de porte
- Bois
- Surveillance
- oui
- Tension de service
- 12, 24 ±
- Tours
- 1 tour
- Avancement du pêne
- 20 mm
- Matériau
- acier inoxydable, acier
- Numéro d'usine
- 2170
- Système
- Secury 21
- Fonction
- mécatronique
