Home Techniques de portesTechniques des issues de secours / Ouvre-porte de porte de secoursSerrures à mortaiser anti-paniqueSerrure anti-panique à mortaiser B 23270 / B 23210, avec têtière ronde 20 x 235 mm inox mat, combinaison PZA 170 / PZA 175, fonction E, combinaison PZA 110 / PZA 115, fonction B

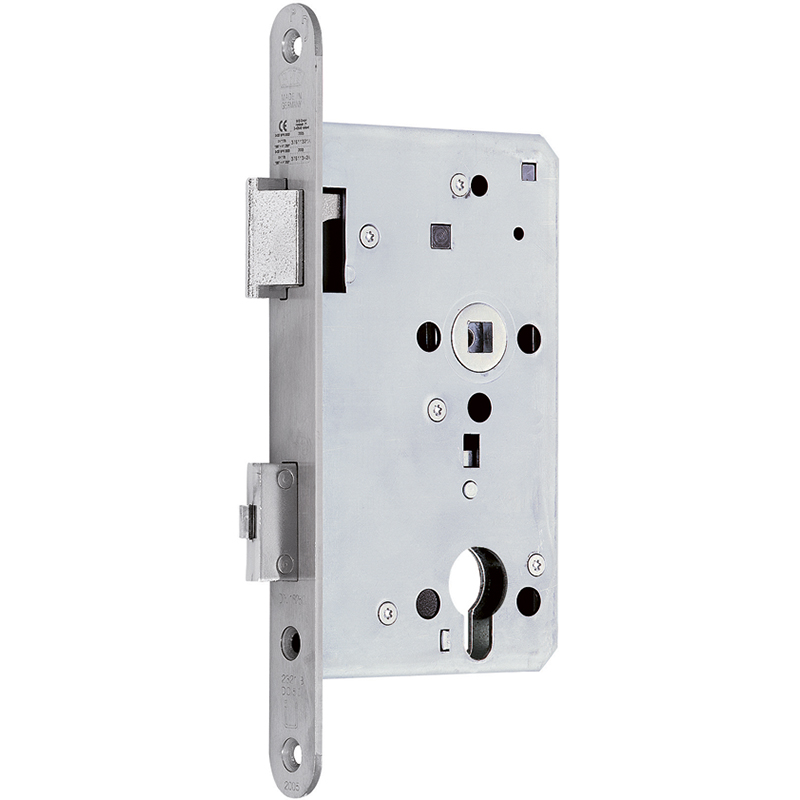

Serrure anti-panique à mortaiser B 23270 / B 23210, avec têtière ronde 20 x 235 mm inox mat, combinaison PZA 170 / PZA 175, fonction E, combinaison PZA 110 / PZA 115, fonction B

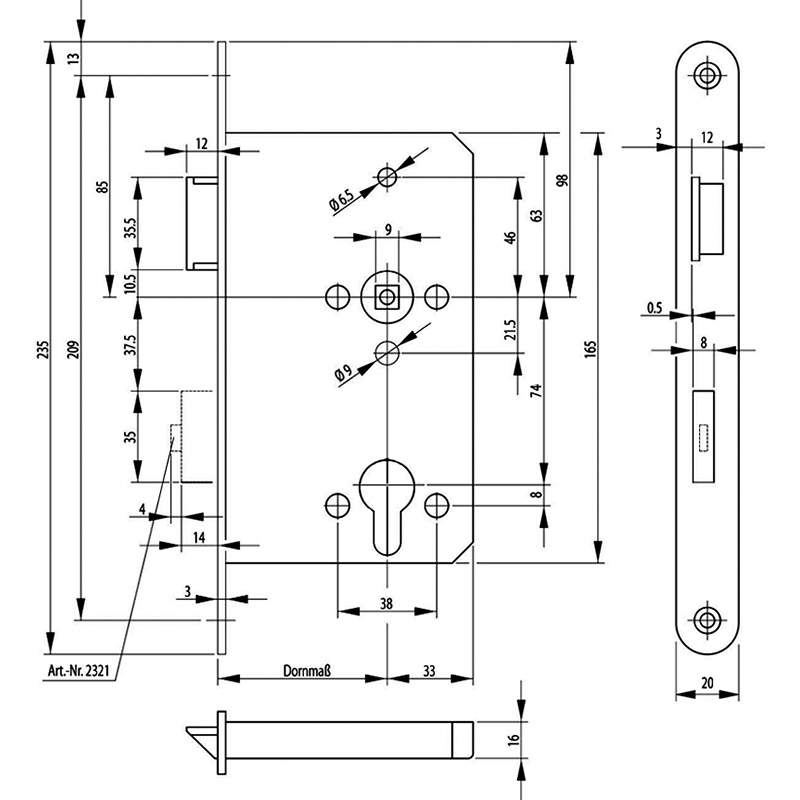

17.003.03-20, Figure = DIN à gauche

17.003.

pour le vantail de service des portes d'issues de secours à 2 vantaux

Combinaison PZA 170 / PZA 110 testée selon DIN EN 179
Combinaison PZA 175 / PZA 115 testée selon DIN EN 1125
Dimension de la broche 65 mm, pêne demi-tour en acier, pêne dormant en acier nickelé 1 tour
Serrure B 23270 Avance du pêne 20 mm, 1 tour
Serrure B 23210 Avance du pêne 20 mm, 1 tour
Fonction anti-panique E avec fonction de changement, fouillot 9 mm en 1 partie
Fonction anti-panique B avec fouillot 9 mm 2 pièces

Serrure anti-panique à mortaiser 17.003.13-20 avec fonction anti-panique B sont utilisable vers l'intérieur et vers l'extérieur.
Pour la serrure-crémone anti-panique, voir 17.004.

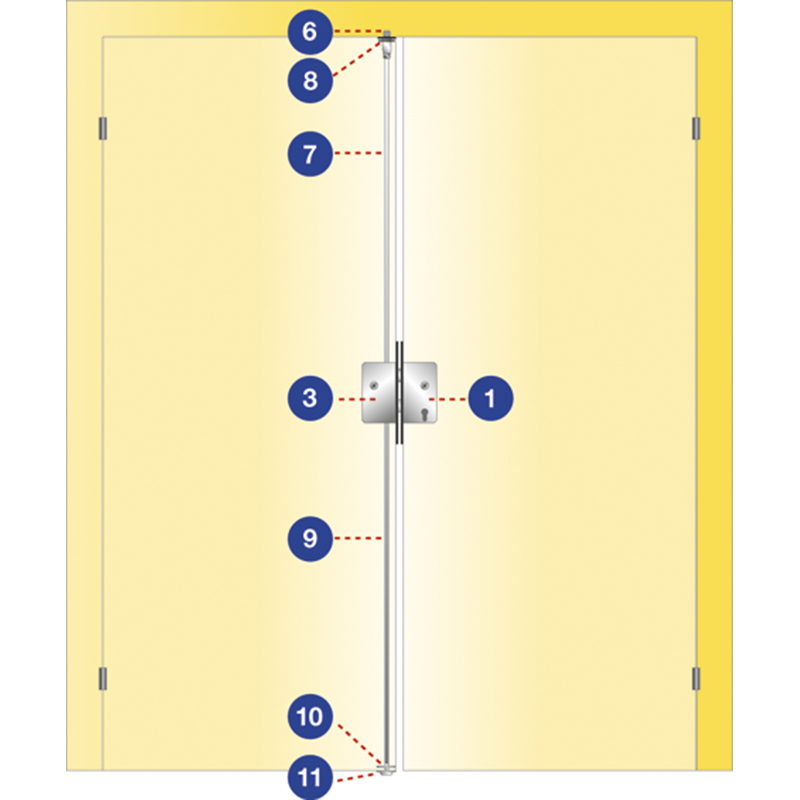

Position 3 = Serrure crémone anti-panique B 2390, voir 17.004.
Position 8 = Serrure de retient B 1595, voir 17.072.01
Position 7 = Tige de verrouillage haut B 9006, voir 17.072.06-07
Position 9 = Tige de verrouillage bas B 9006, voir 17.072.14
Position 6 = Gâche à patte haut B 9000, voir 17.072.21
Position 6 = Gâche d'angle haut B 9000, voir 17.072.22
Position 11 = Gâche au sol bas B 9009, voir 17.072.23
Position 11 = Douille à sceller B 9003, voir 17.072.24
Position 11 = Gâche au sol bas B 9028, voir 17.072.36
Position 10 = Plaque de guidage de tige bas B 9016, voir 17.072.27

Marque: BKS
Type de produit: Serrures à mortaiser anti-panique
Dist. canon: 65 mm
Fouillot: 9
Larg. têtière: 20 mm
Type de têtière: Rond
Longueur de têtière: 235 mm
Épaisseur de la têtière: 3 mm
Nombre de vantaux: 2 vantaux
Fonction panique: SN EN 179 / 1125
Verrouillage: Manuel
Norme de sécurité incendie: vérifié
Type de porte: Bois
Tours: 1 tour
Avancement du pêne: 20 mm
Matériau: acier inoxydable, acier
Fonction: mécanique

8 exécutions


17.003.03 Pièce	Cylindre rond à levier	74	65	DIN droite	9	20	Rond	E		235	3	2 vantaux	SN EN 179 / 1125	Manuel	vérifié	Bois	1 tour	20	acier inoxydable, acier	B-23270	mécanique
17.003.06 Pièce	Cylindre rond à levier	74	65	DIN gauche	9	20	Rond	E		235	3	2 vantaux	SN EN 179 / 1125	Manuel	vérifié	Bois	1 tour	20	acier inoxydable, acier	B-23270	mécanique
17.003.13 Pièce	Cylindre rond	74	65	DIN droite	9	20	Rond	B	réversible	235	3	2 vantaux	SN EN 179 / 1125	Manuel	vérifié	Bois	1 tour	20	acier inoxydable, acier	B-23210	mécanique
17.003.16 Pièce	Cylindre rond	74	65	DIN gauche	9	20	Rond	B	réversible	235	3	2 vantaux	SN EN 179 / 1125	Manuel	vérifié	Bois	1 tour	20	acier inoxydable, acier	B-23210	mécanique
17.003.17 Pièce	Cylindre profilé	72	65	DIN droite	9	20	Rond	E		235	3	2 vantaux	SN EN 179 / 1125	Manuel	vérifié	Bois	1 tour	20	acier inoxydable, acier	B-23270	mécanique
17.003.18 Pièce	Cylindre profilé	72	65	DIN gauche	9	20	Rond	E		235	3	2 vantaux	SN EN 179 / 1125	Manuel	vérifié	Bois	1 tour	20	acier inoxydable, acier	B-23270	mécanique
17.003.19 Pièce	Cylindre profilé	72	65	DIN droite	9	20	Rond	B	réversible	235	3	2 vantaux	SN EN 179 / 1125	Manuel	vérifié	Bois	1 tour	20	acier inoxydable, acier	B-23210	mécanique
17.003.20 Pièce	Cylindre profilé	72	65	DIN gauche	9	20	Rond	B	réversible	235	3	2 vantaux	SN EN 179 / 1125	Manuel	vérifié	Bois	1 tour	20	acier inoxydable, acier	B-23210	mécanique

Serrure-crémone anti-panique B 2390, pour serrures à mortaiser anti-panique série 23

Pour le verrouillage automatique de vantaux fixes de portes d'issues de secours à 2 vantaux

testé selon DIN EN 179 / EN 1125 avec raccord de barre M6 pour verrouillage en haut et en bas

dimension de la broche 65 mm

Têtière en acier inoxydable mat, fouillot 9 mm, sans accessoires

Centre du fouillot jusqu'au bord supérieur du boîtier de serrure 63 mm
