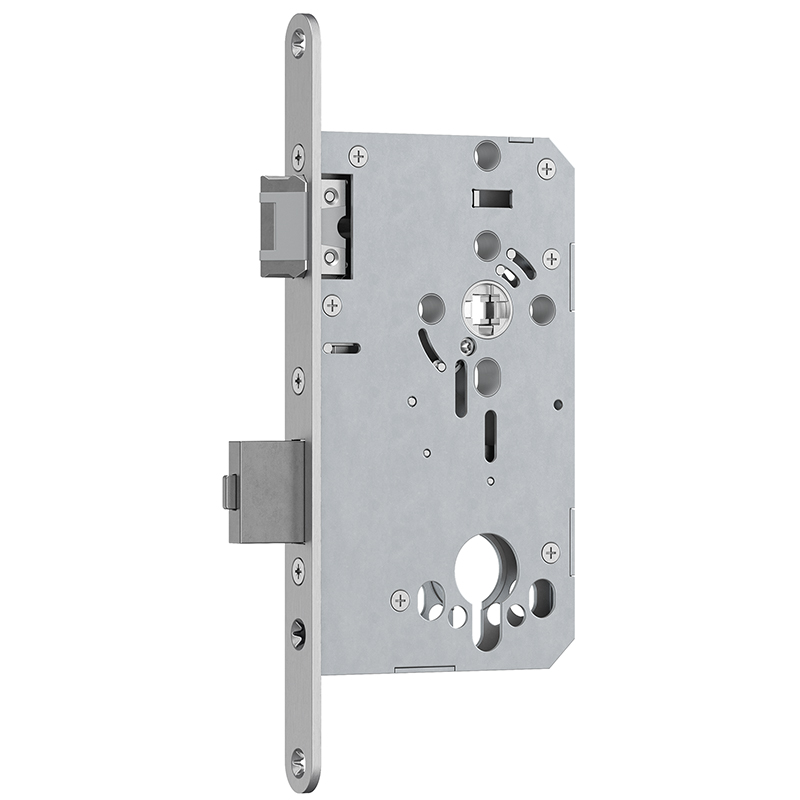

Serrure à mortaiser anti-panique GLUTZ 12302 PE, têtière ronde 18 x 230 mm, 2 vantaux
17.116.03-55
Serrure à mortaiser anti-panique GLUTZ 12302 PE, têtière ronde 18 x 230 mm, 2 vantaux
17.116.
Inox mat, commande de déroulement intégrée, commande de l'extérieur par le cylindre (fonction de changement), fermeture silencieuse de la porte grâce au pêne confort ainsi qu'à l'expulsion amortie du pêne, logement de la poignée sans jeu grâce à la noix de serrage continue en deux parties, couple linéaire d'actionnement de la poignée et de maintien en position haute grâce au nouveau design du ressort, testé selon EN 179, EN 1125, EN 1634, EN 12209
Pour les portes entièrement anti-panique à 2 vantaux, qui sont actionnées de l'extérieur par une poignée-poussoir ou un bouton. Grâce à la fonction anti-panique, la sortie du côté anti-panique est possible à tout moment
Domaine d'application:
construction économique, salles de conférence et entrepôts
- Nous vous proposons le changement dans notre serrurerie sous le numéro d'art. 00.112.45, veuillez nous contacter.
- Pour le verrouillage de la porte à battant fixe, voir 17.118.06-10 .
- Têtière pour verrouillage de vantail fixe voir 17.118.11-16
- Tige de verrouillage en haut voir 17.118.21-24
- Tige de verrouillage en bas voir 17.118.26-27
- Tige de verrouillage pour planète voir 17.118.31-32
- Plaque de guidage de la tige voir 17.118.36
- Gâche de fond voir 17.118.41
- Gâche à languette voir 17.118.46-47
- Serrure de commande voir 17.118.51-52
- Une clé dynamométrique est nécessaire pour le changement du pêne de confort voir 95.561.22
- Pêne confort DIN droit préréglé / convertible en gauche.
- Aucun cylindre à bouton rotatif n'est autorisé, à l'exception des cylindres à bouton rotatif E avec rappel par entraîneur.
- En cas d'utilisation d'un cylindre standard, la clé doit toujours être retirée.
- Aucune douille de réduction n'est autorisée pour le fouillot/la broche de la serrure.
- Marque
- Glutz
- Type de produit
- Serrures à mortaiser anti-panique
- Entraxe
- 78 mm
- Distance
- 78 mm
- Sens de Serrure
- DIN réversible
- Fouillot
- 9
- Type de têtière
- Rond
- Fonction d'évacuation
- E
- Longueur de têtière
- 230 mm
- Épaisseur de la têtière
- 3 mm
- Nombre de vantaux
- 2 vantaux
- Fonction panique
- SN EN 179 / 1125
- Verrouillage
- Manuel
- Norme de sécurité incendie
- vérifié
- Classe de résistance
- ES1 / RC2
- Type de porte
- Bois
- Fonctionnement
- Fonctionnement par une clé
- Avancement du pêne
- 20 mm
- Matériau
- acier inoxydable, acier
- Système
- Série de 12
- Fonction
- mécanique
- Exécution
- DIN réversible
Contre-boîtier anti-panique Glutz 12100 P
Pour les portes à 2 vantaux entièrement antipanique
En combinaison avec les serrures encastrées 12402, 12412, et 12500. Une fois la fonction anti-panique effectuée, l'ouverture du vantail semi-fixe par une ferrure anti-panique, le vantail semi-fixe se verrouille automatiquement par la serrure de commande. Lorsque la porte est ouverte, la béquille anti-panique est montée sur ressort.
Acier inoxydable mat, contre-boitier configurable, boîtier de serrure central pour têtières vissées, maintien de la béquille en position haute actif, fouillot de 9 mm, pontage de l'entrebâillement de 2 - 5 mm, tiges de verrouillage protégées contre le recul, sans têtière, testé selon EN 179, EN 1125, EN 1634, EN 12209Domaine d'application :
Bâtiments commerciaux, maisons de retraite, portes de service dans les écoles et les hôtels
Têtière ronde GLUTZ 12110.1
Inox mat, à utiliser uniquement avec la contre-boite anti-panique 12100 P, avec 3 vis de têtière spéciales
Têtière plate GLUTZ 12110.2
Inox mat, à utiliser uniquement avec la contre-boite anti-panique 12100 P, avec 3 vis de têtière spéciales
Têtière d'angle GLUTZ 12110.3
Inox mat, à utiliser uniquement avec la contre-boite anti-panique 12100 P, avec 3 vis de têtière spéciales
Tige de verrouillage en haut GLUTZ 11031
Acier galvanisé, barre creuse, filetage M6 d'un côté, pour portes à 1 et 2 vantaux, verrouillage automatique (vantail fixe), pour obtenir une longueur de Tringle précise, la Tringle doit être coupée à longueur sur le site, testé selon EN 179, EN 1125
Tige de verrouillage en bas GLUTZ 11036
Acier galvanisé, barre massive, filetage M6 d'un côté, pour portes à 2 vantaux, verrouillage automatique (vantail fixe), pour obtenir une longueur de Tringle précise, la Tringle doit être coupée à longueur sur le site, testé selon EN 179, EN 1125
Tige de verrouillage en bas GLUTZ 11037, Planet
Acier zingué, barre massive, filetage M6 d'un côté, pour seuil de porte de Planet, pour portes à 2 battants, testé selon EN 179
Plaque de guidage de barre GLUTZ 11041
Acier galvanisé, à fraiser, pour un guidage propre de la barre de verrouillage inférieure dans le vantail fixe, avec douille en plastique pressée pour amortir le bruit, testé selon EN 179, EN 1125
Gâche de sol GLUTZ 11051
Inox mat, la forme conique permet d'adapter les tolérances de butée, la plus grande surface d'appui dans le sens de l'ouverture empêche la destruction du revêtement de sol par la barre, pour verrouillage de vantail fixe en bas
Gâche à languette GLUTZ 13824
Inox mat, gâche à crémone pour verrouillage en haut, à fraiser, testé selon EN 179, EN 1125, EN 1634
Gâche à languette GLUTZ 13825
Inox mat, gâche à crémone pour verrouillage en haut, à fraiser, testé selon EN 179, EN 1125, EN 1634
Serrure de commande GLUTZ 11021
Serrure de commande sert au verrouillage automatique du vantail fixe, avec tourillon en plastique pour la Tringle de verrouillage en haut, testé selon EN 179, EN 1125
Tige carrée GLUTZ 59120, unilatéral
inox, tige carrée pour montage de béquille d'un côté, avec bascule et perçage Heso excentré
Instruction de montage:
- Fixer la bascule avec le joint torique
- Insérer la bascule dans le fouillot de la serrure
- Serrer la vis dans le trou de Heso (six pans creux de 2,5 mm)
- La bascule se redresse et fixe la tige carrée dans le noyau de la serrure
Tringle ronde MSL 1726 Planet
inox mat, arrondie, plaque de guidage de tige, pour seuil de porte Planet
