Poignée de porte MEGA 32.601
03.138. avec03.204.
Poignée de porte MEGA 32.601
03.138.
Laiton poli, nickelé mat, plaque longue zinc poli nickelé mat, à clipser sur plaque de fixation, testé pour la catégorie d'utilisateurs classe 4 selon EN 1906, convient pour le montage sur des portes coupe-feu et pare-fumée selon EN 1906
- Plaque longue carrée, voir 03.222.10-15
- Plaque longue WC carrée, voir 03.222.17
- Pour la garniture de poignée mate chromée, voir 03.316.
- Pour la rosace carrée, voir 03.172.
- Pour la rosace ronde, voir 03.174. à 03.178.
- Pour la poignée de fenêtre, voir 06.123.
- Marque
- Mega
- Type de produit
- Poignée de porte
- Gamme de produits
- 601
- Cat. utilisat.
- EN 1906 Classe 4
- Fonction
- Protection contre les incendies
- Tige carrée
- 8 mm
- Porte-à-faux
- 52 mm
- Ø de collet
- 22 mm
- Taille
- 113 mm
- Finition
- nickelé mat
- Matériau
- Laiton

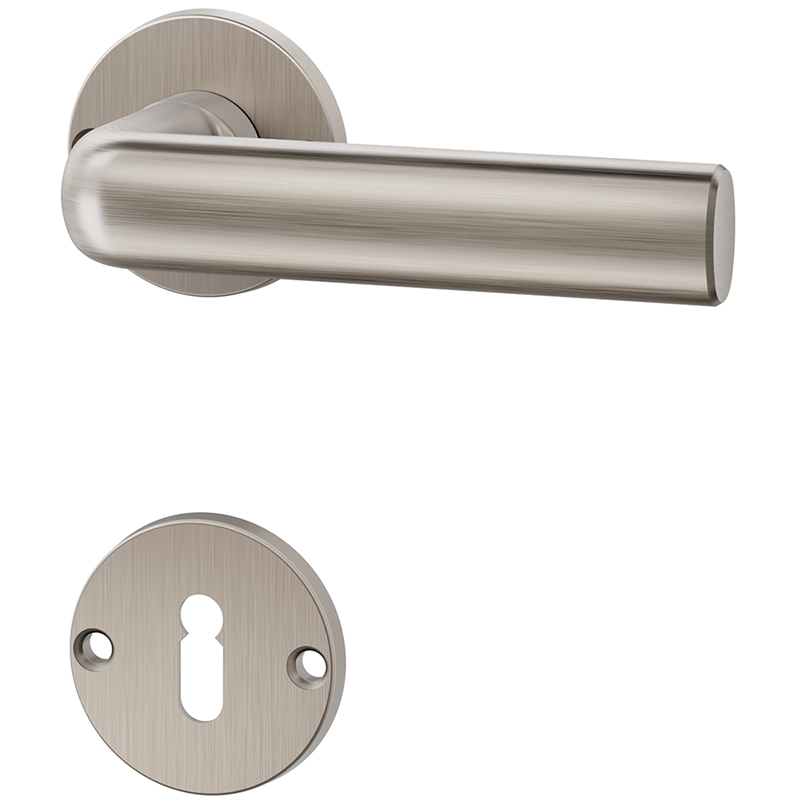

Rosace MEGA 34.132 - 34.138 / 34.142 - 34.148, ronde
zinc dépoli mat nickelé, avec trous de vis pour vissage visible, sans vis
Rosace WC MEGA 36.130, ronde
zinc dépoli mat nickelé, rosace extérieure avec affichage rouge/vert et ouverture d'urgence, rosace intérieure avec olive tournante et tige 7 mm, avec trous de vis pour vissage visible, distance entre les trous de vis 38 mm, sans vis
Drückerrosette MEGA 34.130 / 34.140, rund
Zink geschliffen matt vernickelt, mit Drückerführung 16 mm, mit Schraubenlöcher für sichtbare Verschraubung, ohne Schrauben
Clips-Drückerrosette MEGA 34.120, rund, für Ø 16 mm
Zink geschliffen matt vernickelt, mit Drückerführung 16 mm, Grundplatten aus Kunststoff mit Führungs- und Befestigungsnocken für paarweise Verschraubung mit Spanplattenschrauben, Nocken-Ø 7 mm, Schraubenlochdistanz 38 mm, ohne Schrauben
Clips-Rosette MEGA 34.125 / 34.126 / 34.122 / 34.128, rund
Zink geschliffen matt vernickelt, Grundplatten aus Kunststoff mit Führungs- und Befestigungsnocken für paarweise Verschraubung mit Spanplattenschrauben, Nocken-Ø 7 mm, Schraubenlochdistanz 38 mm, ohne Schrauben
Rosace WC à clipser MEGA 36.120, ronde
Zinc poncé mat nickelé, plaques de base en plastique avec ergots de guidage et de fixation pour vissage par paire avec vis pour panneaux d'aggloméré, ergot Ø 7 mm, rosace extérieure avec ou sans affichage et ouverture d'urgence, rosace intérieure avec olive rotative et goupille 7 mm, distance des trous de vis 38 mm, sans vis

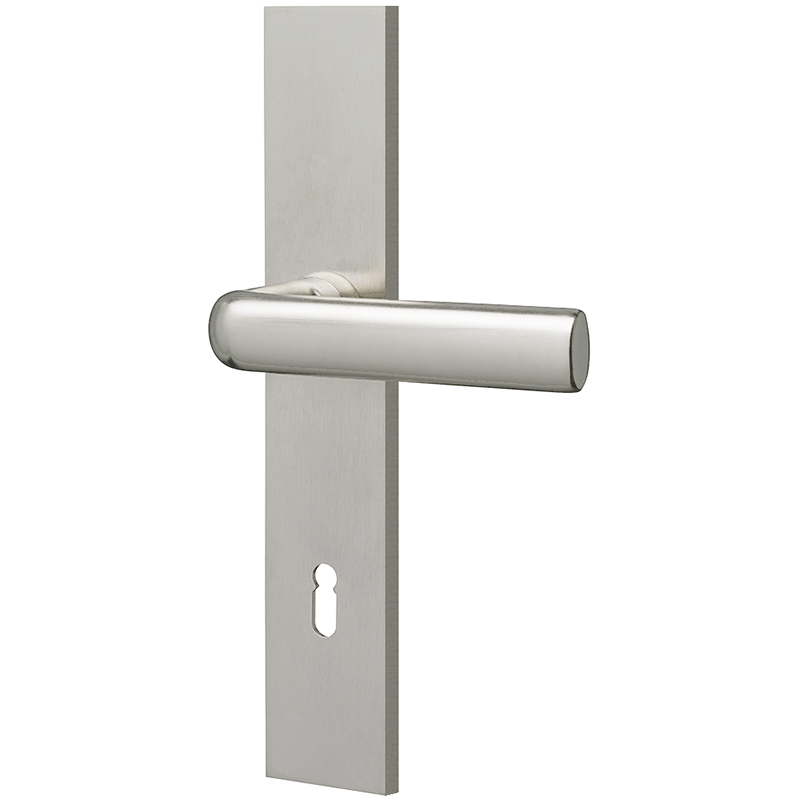

Plaque longue MEGA 35.046, carrée
laiton dépoli mat nickelé, guidage de poignée 16 mm, avec collets de poignées vers l'intérieur, épaisseur de plaque avec guidage 9 mm, trou de vis supérieur jusqu'au centre du guidage de poignée 81 mm

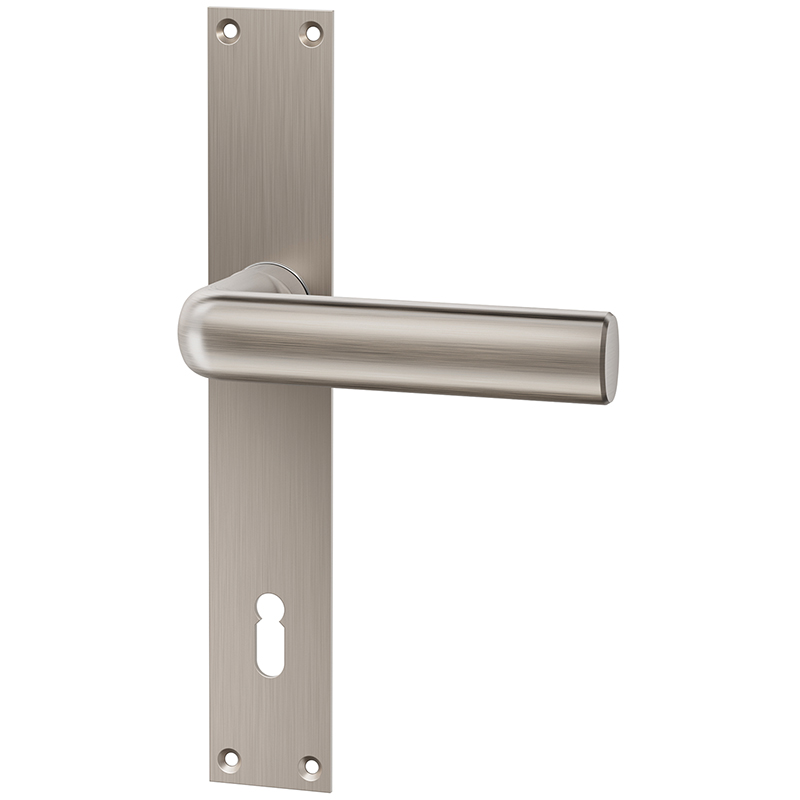

Plaque longue MEGA 35.462, carrée
Zinc poli mat nickelé, plaque longue à clipser sur plaque de fixation, trou de vis supérieur jusqu'au milieu du guidage de la béquille 72 mm
Plaque longue WC MEGA 36.462, carrée
zinc poli mat nickelé, guide de béquille 16 mm, à clipser sur plaque de fixation, plaque extérieure sans affichage et ouverture d'urgence, plaque intérieure avec olive rotative et goupille 7 mm, trou de vis supérieur jusqu'au milieu du guide de béquille 72 mm
Stabilschraube GLUTZ 59210, M4
Senkkopfschrauben M4 blau verzinkt mit Fleckbeschichtung als Schraubensicherung, mit Torx T 20, Länge 65 und 110 mm mit Sollbruchstellen alle 5 mm
