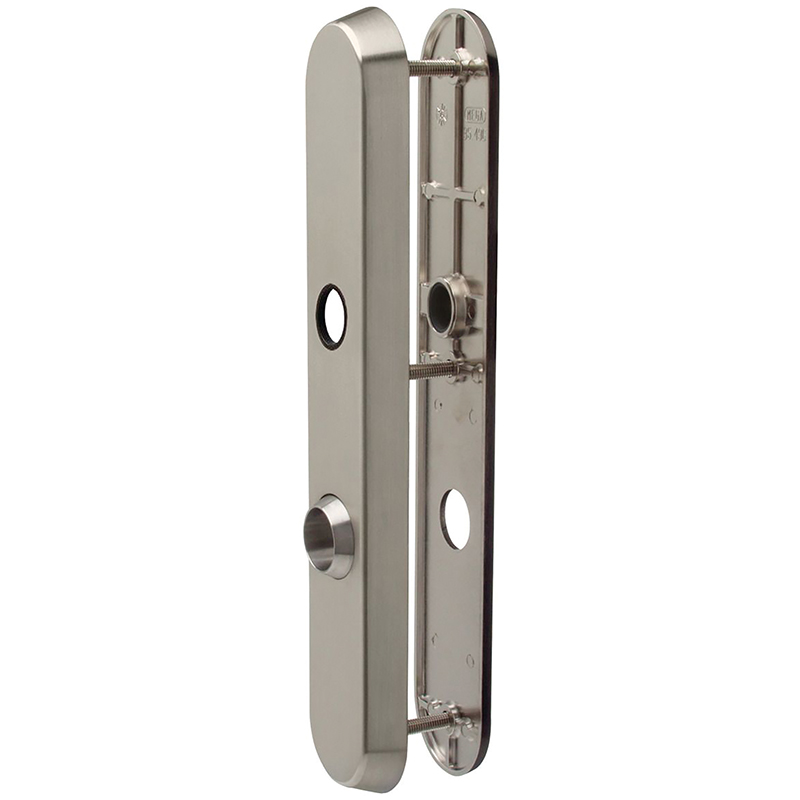

Plaque longue de sécurité MEGA 35.495, arrondie, préparée pour plaque de protection, ES 0 selon la norme DIN 18257, SK 1 selon la norme EN 1906
18.766.01 avec 18.780.04-26
prev
next
Plaque longue de sécurité MEGA 35.495, arrondie, préparée pour plaque de protection, ES 0 selon la norme DIN 18257, SK 1 selon la norme EN 1906
18.766.

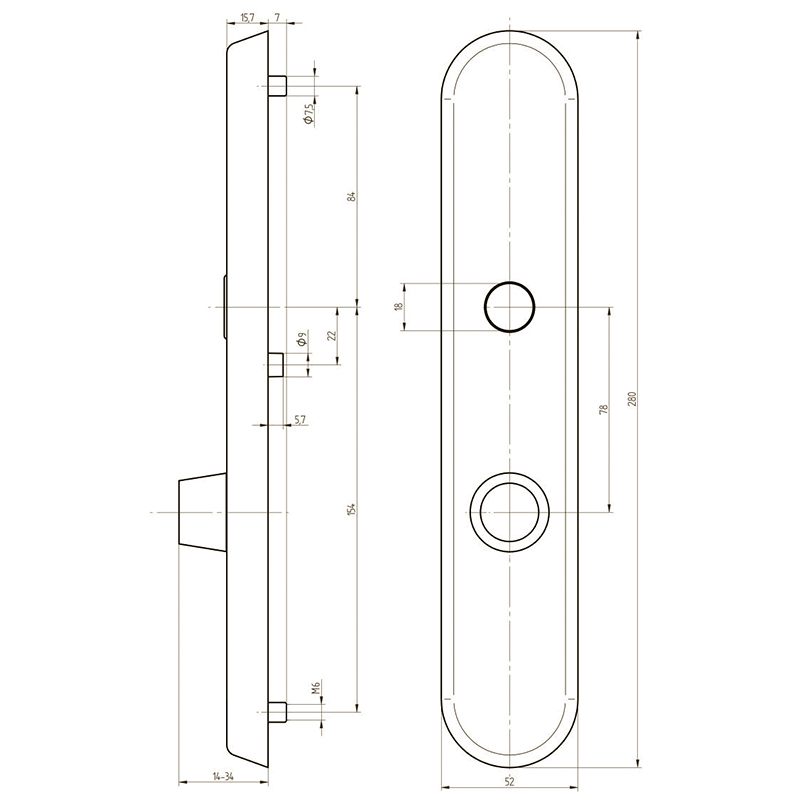

zinc poli mat nickelé, guidage 18 mm avec réduction en nylon 16 mm, plaque extérieure avec plaque en acier trempé dans la zone du cylindre, avec 3 ergots filetés M6 x 7 mm pour vissage par paire avec plaque intérieure 5,2 mm, milieu du trou de vis supérieur jusqu'au milieu du guidage de la béquille 84 mm, sans insert de protection, sans vis
- Pour la plaque de protection, voir 18.780.
Calcul pour la plaque de protection: cylindre en saillie à partir du battant de porte moins 8 mm donne la plaque de protection. - Pour les vis Stabil, voir 67.066.
- Pour le gabarit de perçage, voir 99.066.00
- Pour la plaque intérieure de recouvrement des modules électriques Kaba elostar, voir 18.766.51
- Autres finitions en usine.
- Marque
- Mega
- Type de produit
- Plaque
- Forme
- ronde
- Découpe
- RZ
- Distance
- 78 mm
- Longueur
- 280 mm
- Largeur
- 52 mm
- Épaisseur
- 15,7 mm
- Numéro d'usine
- 35.495
- Finition
- nickelé mat
- Matériau
- Zinc
Plaque de protection MEGA 34.055, pour plaque longue de sécurité
Inox mat, avec découpe RZ Ø 22 mm
Gabarit de perçage
Pour rosaces de sécurité et entrées. Permet le montage précis des entrées longues.
