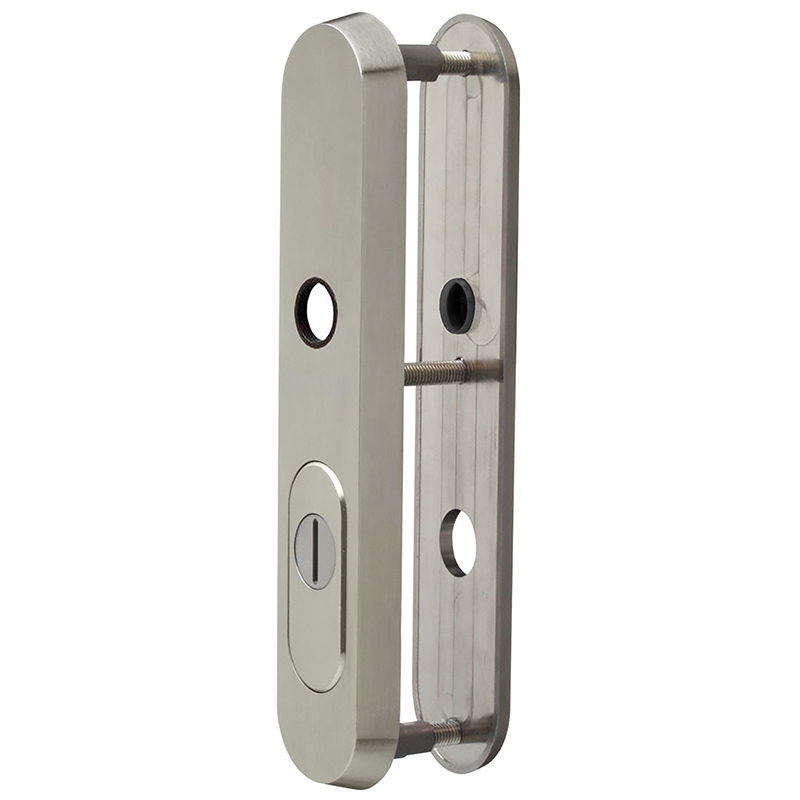

Plaque longue de sécurité MEGA 35.480, arrondie, avec plaque de protection 6 - 12 mm, ES 2 selon DIN 18257, SK 3 selon EN 1906
18.762.01-03
Plaque longue de sécurité MEGA 35.480, arrondie, avec plaque de protection 6 - 12 mm, ES 2 selon DIN 18257, SK 3 selon EN 1906
18.762.

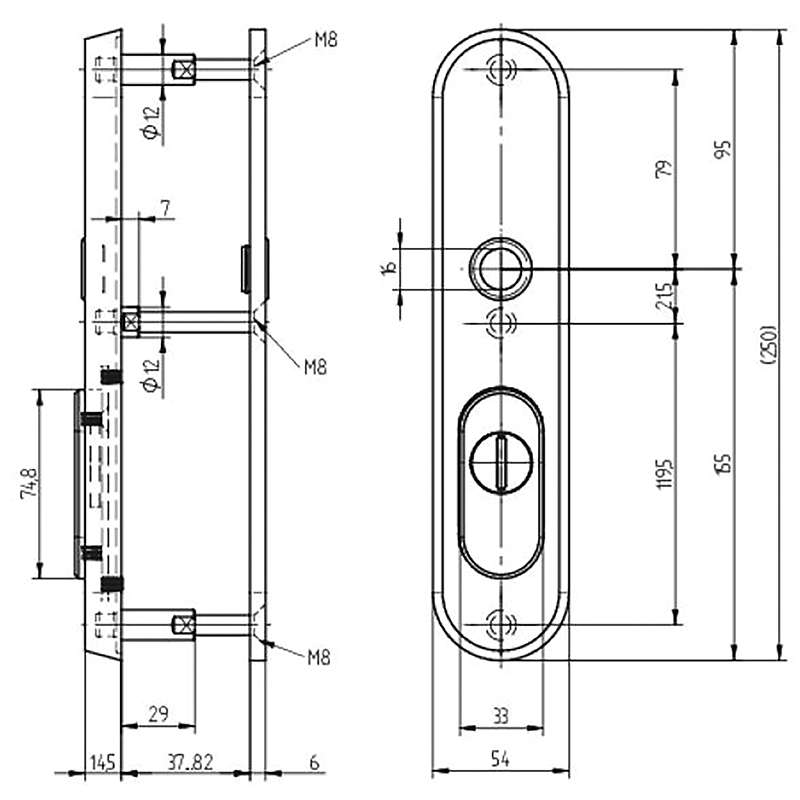

zinc dépoli mat nickelé, guidage 18 mm avec réduction en nylon 16 mm, plaque extérieure avec plaque en acier trempé au niveau du cylindre, avec 2 raccords filetés M8 x 29 mm et 1 raccord fileté M8 x 7 mm pour vissage par paire, avec plaque intérieure 6 mm, centre du trou de vis supérieur jusqu'au centre du guidage de poignée 74 mm, avec plaque de protection 6 - 12mm, sans jeu de vis
- Pour la plaque intérieure inox plate, voir 18.764.51
- Pour la plaque longue de sécurité laiton, voir 18.770.01
- Pour la plaque longue de sécurité patinée, voir 18.774.01
- Set de vis M8, voir 18.762.85-88
- Pour les vis Stabil, voir 67.066.
- Pour le gabarit de perçage, voir 99.066.00
- Autres finitions en usine.
- Marque
- Mega
- Type de produit
- Plaque
- Forme
- ronde
- Découpe
- RZ
- Longueur
- 250 mm
- Largeur
- 54 mm
- Épaisseur
- 14,5 mm
- Numéro d'usine
- 35.480
- Finition
- nickelé mat
- Matériau
- Zinc
Plaque longue de sécurité MEGA 35.4553, arrondie, pour plaque longue de sécurité
Acier inox mat, guidage 18 mm avec réduction en nylon 16 mm, percé pour vis M5 pour vissage par paire avec plaque extérieure de sécurité, pour harmonisation optique si des plaques plates en acier inox sont utilisées à l'intérieur, milieu du trou de vis supérieur jusqu'au milieu du guidage de la béquille 74 mm, sans vis
Plaque longue de sécurité MEGA 35.485, carrée, préparée pour plaque de protection, ES 0 selon la norme DIN 18257, SK 1 selon la norme EN 1906
laiton poli doré, guidage 18 mm avec réduction en nylon 16 mm, plaque extérieure avec plaque en acier trempé dans la zone du cylindre, avec 5 ergots filetés M5 x 7 mm pour vissage par paire avec plaque intérieure 5 mm, milieu du trou de vis supérieur jusqu'au milieu du guidage de la béquille 74 mm, sans insert de protection, sans vis
Plaque longue de sécurité MEGA 35.485, carrée, préparée pour plaque de protection, ES 0 selon la norme DIN 18257, SK 1 selon la norme EN 1906
acier galvanisé et patiné, guidage 18 mm avec réduction en nylon 16 mm, plaque extérieure avec plaque en acier trempé dans la zone du cylindre, avec 5 ergots filetés M5 x 7 mm pour vissage par paire avec plaque intérieure 5 mm, milieu du trou de vis supérieur jusqu'au milieu du guidage de la béquille 74 mm, sans insert de protection, sans vis
Vis Stabil, pour plaques longues de sécurité
Acier nickelé, tête fraisée et bombée à empreinte cruciforme Pozidriv, pour la fixation traversante des plaques longues de sécurité
Vis de fixation M5, pour cylindres de sécurité
Acier galvanisé, tête fraisée, à empreinte cruciforme Pozidriv
Gabarit de perçage
Pour rosaces de sécurité et entrées. Permet le montage précis des entrées longues.
