Ferrement de protection plaque extérieur GLUTZ 58543, ES2

Version RZ SA

18.742.

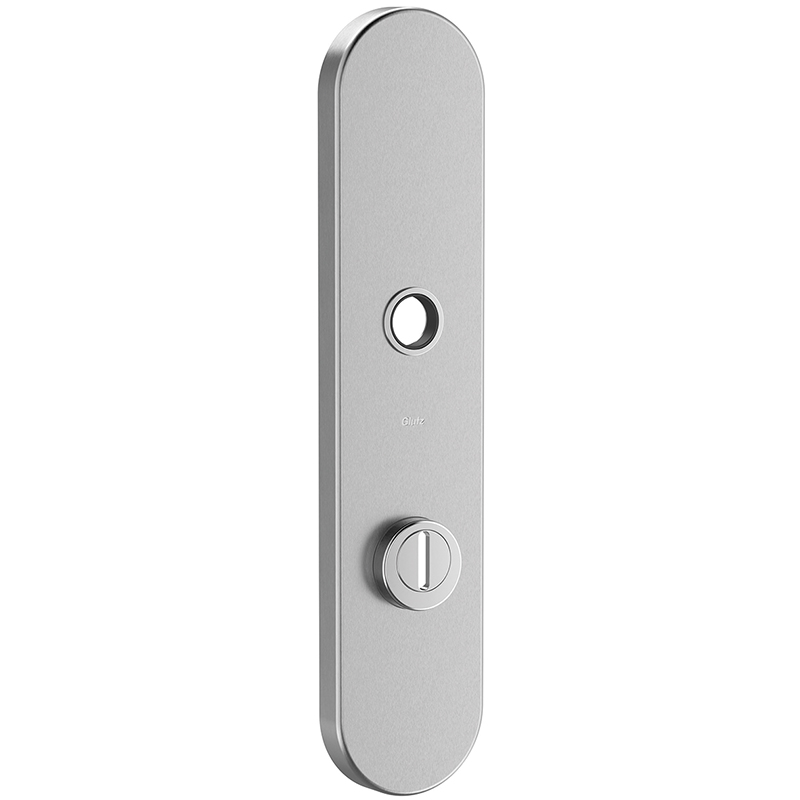

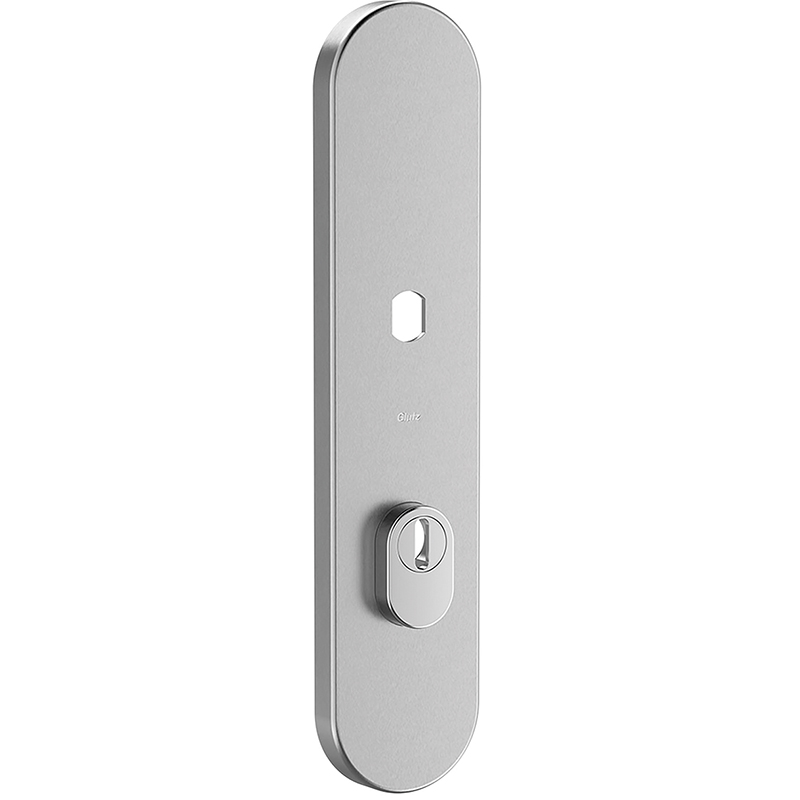

Surface en acier inox mat, avec 3 cames de guidage, pour vissage par paire avec plaque extérieure 58540, utilisable sur portes anti-effraction RC3 / ES2, combinable avec toutes les poignées Glutz avec col Ø 18 - 22mm ou avec poinçonnage ovale pour montage fixe sur bouton, testé selon EN 1627-1630, avec cache-cylindre RZ-ZA 9-15 mm / PZ-ZA 12-17,5 mm, sans set de vis

FEHO: Maintien en position pour carré 9 mm haute par ressort pour assurer la position de la béquille.
ZA : Trou de clé avec découpe pour le couvre-cylindre.
Selon EN 1627-1630, une protection contre l'arrachement est exigée à partir de RC2 pour la plaque ou le cylindre.
Le kit de vis 59200 doit être commandé séparément.

Marque: Glutz
Type de produit: Plaque
Forme: ronde
Longueur: 255 mm
Largeur: 55 mm
Épaisseur: 12 mm
Classe de résistance: ES2 / RC3
Finition: mat
Matériau: acier inoxydable

Downloads

Information

Instructions de montage

CAD

35 exécutions
18.742.00 Pièce	glide	borgne	-	255	55	12	ES2 / RC3	309723	mat	acier inoxydable
18.742.01 Pièce	glide	RZ	78	255	55	12	ES2 / RC3	309761	mat	acier inoxydable
18.742.02 Pièce	glide	RZ	74	255	55	12	ES2 / RC3	309751	mat	acier inoxydable
18.742.03 Pièce	glide	RZ	94	255	55	12	ES2 / RC3	309808	mat	acier inoxydable
18.742.06 Pièce	glide	PZ	78	255	55	12	ES2 / RC3	309771	mat	acier inoxydable
18.742.07 Pièce	glide	PZ	72	255	55	12	ES2 / RC3	309737	mat	acier inoxydable
18.742.08 Pièce	glide	PZ	92	255	55	12	ES2 / RC3	309794	mat	acier inoxydable
18.742.10 Pièce	glide easyfix	borgne	-	255	55	12	ES2 / RC3	309727	mat	acier inoxydable
18.742.11 Pièce	glide easyfix	RZ	78	255	55	12	ES2 / RC3	309765	mat	acier inoxydable
18.742.12 Pièce	glide easyfix	RZ	74	255	55	12	ES2 / RC3	309755	mat	acier inoxydable
18.742.13 Pièce	glide easyfix	RZ	94	255	55	12	ES2 / RC3	309812	mat	acier inoxydable
18.742.16 Pièce	glide easyfix	PZ	78	255	55	12	ES2 / RC3	309775	mat	acier inoxydable
18.742.17 Pièce	glide easyfix	PZ	72	255	55	12	ES2 / RC3	309741	mat	acier inoxydable
18.742.18 Pièce	glide easyfix	PZ	92	255	55	12	ES2 / RC3	309798	mat	acier inoxydable
18.742.20 Pièce	glide easyfix - FEHO	borgne	-	255	55	12	ES2 / RC3	309734	mat	acier inoxydable
18.742.21 Pièce	glide easyfix - FEHO	RZ	78	255	55	12	ES2 / RC3	309768	mat	acier inoxydable
18.742.22 Pièce	glide easyfix - FEHO	RZ	74	255	55	12	ES2 / RC3	309758	mat	acier inoxydable
18.742.23 Pièce	glide easyfix - FEHO	RZ	94	255	55	12	ES2 / RC3	309815	mat	acier inoxydable
18.742.26 Pièce	glide easyfix - FEHO	PZ	78	255	55	12	ES2 / RC3	309778	mat	acier inoxydable
18.742.27 Pièce	glide easyfix - FEHO	PZ	72	255	55	12	ES2 / RC3	309748	mat	acier inoxydable
18.742.28 Pièce	glide easyfix - FEHO	PZ	92	255	55	12	ES2 / RC3	309805	mat	acier inoxydable
18.742.30 Pièce	Montage fixe de boutons	borgne	-	255	55	12	ES2 / RC3	309724	mat	acier inoxydable
18.742.31 Pièce	Montage fixe de boutons	RZ	78	255	55	12	ES2 / RC3	309762	mat	acier inoxydable
18.742.32 Pièce	Montage fixe de boutons	RZ	74	255	55	12	ES2 / RC3	309752	mat	acier inoxydable
18.742.33 Pièce	Montage fixe de boutons	RZ	94	255	55	12	ES2 / RC3	309809	mat	acier inoxydable
18.742.36 Pièce	Montage fixe de boutons	PZ	78	255	55	12	ES2 / RC3	309772	mat	acier inoxydable
18.742.37 Pièce	Montage fixe de boutons	PZ	72	255	55	12	ES2 / RC3	309738	mat	acier inoxydable
18.742.38 Pièce	Montage fixe de boutons	PZ	92	255	55	12	ES2 / RC3	309795	mat	acier inoxydable
18.742.70 Pièce	borgne	borgne	-	255	55	12	ES2 / RC3	309726	mat	acier inoxydable
18.742.71 Pièce	borgne	RZ	78	255	55	12	ES2 / RC3	309764	mat	acier inoxydable
18.742.72 Pièce	borgne	RZ	74	255	55	12	ES2 / RC3	309754	mat	acier inoxydable
18.742.73 Pièce	borgne	RZ	94	255	55	12	ES2 / RC3	309811	mat	acier inoxydable
18.742.76 Pièce	borgne	PZ	78	255	55	12	ES2 / RC3	309774	mat	acier inoxydable
18.742.77 Pièce	borgne	PZ	72	255	55	12	ES2 / RC3	309740	mat	acier inoxydable
18.742.78 Pièce	borgne	PZ	92	255	55	12	ES2 / RC3	309797	mat	acier inoxydable
