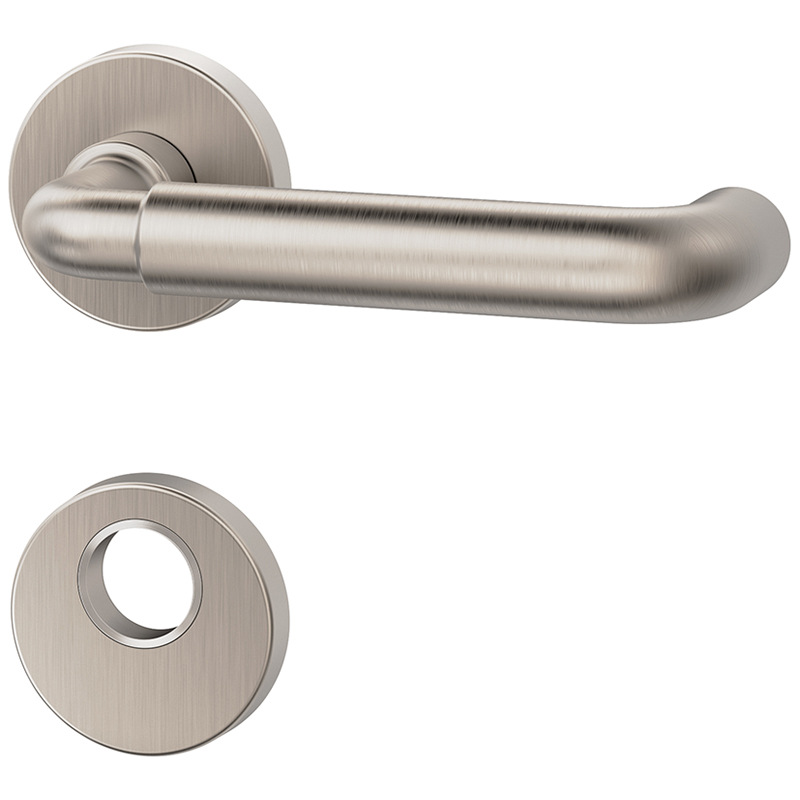

Béquille de porte pour issue de secours MEGA 33.203 / 34.260
17.194.12-14 avec 18.710.06, figure = droite
Béquille de porte pour issue de secours MEGA 33.203 / 34.260
17.194.
Poussoir-trou en laiton mat nickelé, sur rosace de poignée, poignée extérieure fixe sur rosace, poignée intérieure avec fermeture à baïonnette, avec ressort de rappel, trou carré de 9 mm, rosace intérieure avec ergot de guidage Ø 7,5 mm, rosace extérieure avec ergot fileté Ø 7,5 mm / M5, testé selon EN 179, testé selon EN 1906, sans vis
- Rosette à clipser voir 17.195.91
- Rosette de sécurité voir 18.710.06
- Garniture de rosace avec bouton de porte voir 17.194.
- Tige carrée 9 mm voir 17.285.75-79
- Vis M5 voir 17.196.10-20
- La rosace de poignée 34.260 a été testée en relation avec la rosace de sécurité 34.101 pour l'effraction RC 3.
- Marque
- Mega
- Type de produit
- Poignée de porte
- Gamme de produits
- 203
- Cat. utilisat.
- EN 1906 Classe 4
- Fonction
- Protection contre les incendies / Issue de secours
- Poignée
- droite / gauche

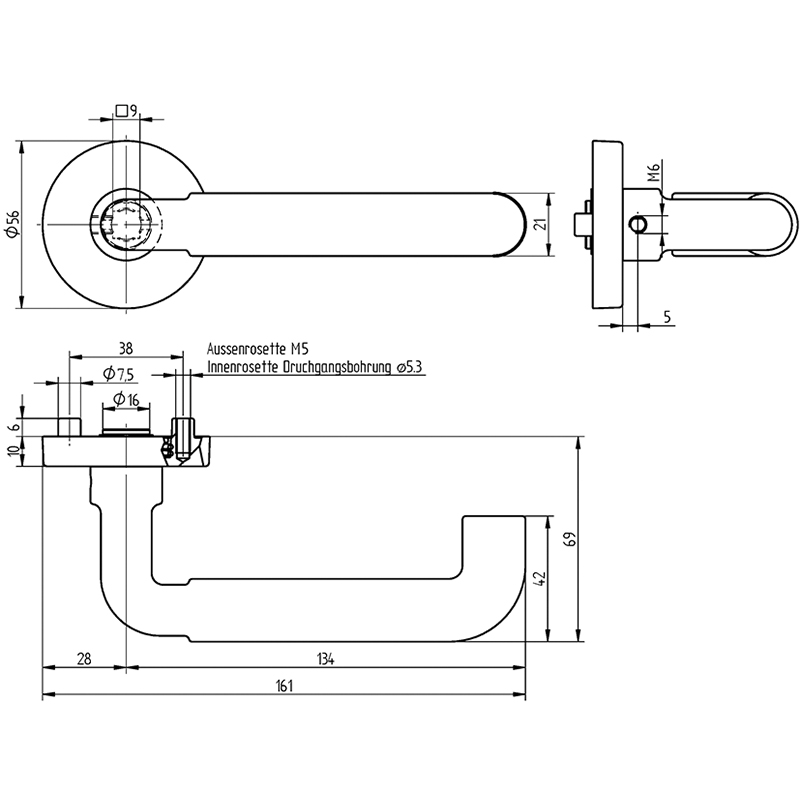

- Porte-à-faux
- 69 mm
- Taille
- 134 mm
- Trou carré
- 9 mm
- Finition
- nickelé mat
- Matériau
- Laiton
Downloads
Türknopf fest auf Rosette MEGA 37.749 / 34.260
Zink oder Messing matt vernickelt, fest montiert auf Drückerrosette, Vierkantloch 9 mm / M12, Aussenrosette mit Gewindenocken Ø 7,5 mm / M5, geprüft nach EN 1906, ohne Schrauben
Türknopf fest auf Rosette MEGA 37.753 / 34.260
Zink matt vernickelt, fest montiert auf Drückerrosette, Vierkantloch 9 mm / M12, Aussenrosette mit Gewindenocken Ø 7,5 mm / M5, geprüft nach EN 1906, ohne Schrauben
Türknopf fest auf Rosette MEGA 37.754 / 34.260
Zink matt vernickelt, fest montiert auf Drückerrosette, Vierkantloch 9 mm / M12, Aussenrosette mit Gewindenocken Ø 7,5 mm / M5, geprüft nach EN 1906, ohne Schrauben
Clips-Rosette MEGA 34.262, 34.266, 34.268
Messing matt vernickelt, Unterkonstruktion in Zink matt vernickelt mit Kunststoff-Clips, passend zu Drückerrosette 34.260 mit Rückholfeder, ohne Schrauben
Verbindungsschraube MEGA M5, mit Sicherungsharz
Stahl vernickelt, Linsensenkkopf, mit Schaft, mit Pozidriv-Kreuzschlitz, für die Rosetten von Drücker-Lochteilen für Fluchttüren mit durchgehender Befestigung
Tige carrée MSL anti-panique 5968, en 2 parties
Acier galvanisé, avec rainure, pour serrure anti-panique à mortaiser avec fouillot en 2 parties
Rosace de sécurité MEGA 34.101, pour plaque de protection, classe de résistance RC3
laiton brossé mat nickelé, pré-orienté pour plaque de protection, rosace extérieure avec plaque d'acier durci avec raccords filetés M5 x 12 mm pour vissage par paire avec rosace intérieure, distance entre les trous de vis 38 mm, avec 2 vis stabil, sans plaque de protection
Accessoires fournis: 1x panneau principal, 1x boîtier intérieur/extérieur, 1x panneau intérieur, 2x vis à tête fraisée M4x6mm, 1x plaque de protection contre le perçage, 1x instructions de montage
