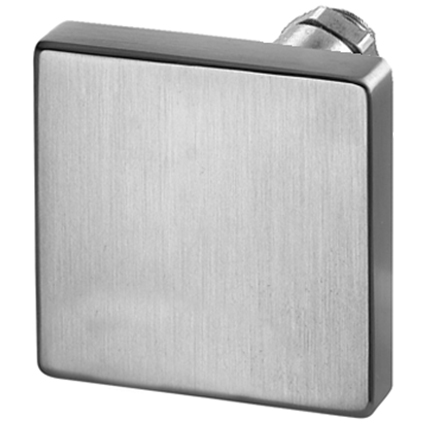

Bouton de porte pour montage fixe de boutons GLUTZ 5842
02.182.25
Bouton de porte pour montage fixe de boutons GLUTZ 5842
02.182.
Inox mat, central, avec guidage ovale pour montage fixe de boutons sur plaques ou rosaces avec estampage ovale correspondant, avec écrou de fixation M16, avec filet intérieur M10, Ø de collet 20 mm
- Pour la rosace pour montage fixe de boutons, voir 02.184.05-06
- Pour la plaque longue pour montage fixe de boutons, voir 02.184.11-45
- Pour la tige pour serrure à levier M10, voir 09.630.
- Matériau
- acier inoxydable
- Finition
- mat
- Type
- Bouton de porte
- Marque
- Glutz
- Exécution
- Bouton plat 53 x 53 mm, massif
- Ø de bouton
- 53 mm
- Porte-à-faux
- 40 mm
- Numéro d'usine
- 5842
Rosette für Knopffestmontage GLUTZ 5621K / 5620CK
Edelstahl matt, mit Oval-Stanzung für Knopffestmontage, für sichtbare Verschraubung oder zum Clipsen (für Hals-Ø 20 mm) mit Schraubenlöcher M4 / LK Ø 3,5mm, Schraubenlochdistanz 38 mm, ohne Schrauben
Langschild für Knopffestmontage GLUTZ 5341 / 5345 / 5347
Edelstahl matt, mit Oval-Stanzung für Knopffestmontage,
Schild eckig 02.184.11-15 =
Mitte oberes Schraubenloch bis Mitte Drückerführung 68 mm,
Schild abgerundet 2 mm 02.184.21-25 =
Mitte oberes Schraubenloch bis Mitte Drückerführung 71 mm,
Schild abgerundet 8 mm 02.184.41-45 = für Hals-Ø 20 mm,
Mitte Drückerführung bis Mitte unterer Gewindenocken 125 mm,
ohne Schrauben
Wechselschlossstift M10 und M12
Stahl verzinkt, mit exzentrischer Bohrung, Bohrungstiefe 30 mm,
einseitig mit drehbar gelagertem Gewinde M10 oder M12,
mit Duroquick-Mutter für Schlüsselweite 22 mm
