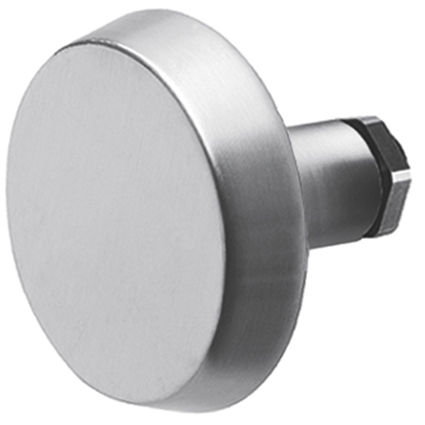

Bouton de porte pour montage fixe de boutons GLUTZ 5837
02.182.05
Bouton de porte pour montage fixe de boutons GLUTZ 5837
02.182.
Inox mat, central, avec guidage ovale pour montage fixe de boutons sur plaques ou rosaces avec estampage ovale correspondant, avec écrou de fixation M16, avec filet intérieur M10, Ø de collet 20 mm
- Pour la rosace pour montage fixe de boutons, voir 02.184.05-06
- Pour la plaque longue pour montage fixe de boutons, voir 02.184.11-45
- Pour la tige pour serrure à levier M10, voir 09.630.
- Marque
- Glutz
- Type de produit
- Bouton de porte
- Ø de bouton
- 53 mm
- Porte-à-faux
- 40 mm
- Numéro d'usine
- 5837
- Finition
- mat
- Matériau
- acier inoxydable
Rosette für Knopffestmontage GLUTZ 5621K / 5620CK
Edelstahl matt, mit Oval-Stanzung für Knopffestmontage, für sichtbare Verschraubung oder zum Clipsen (für Hals-Ø 20 mm) mit Schraubenlöcher M4 / LK Ø 3,5mm, Schraubenlochdistanz 38 mm, ohne Schrauben
Langschild für Knopffestmontage GLUTZ 5341 / 5345 / 5347
Edelstahl matt, mit Oval-Stanzung für Knopffestmontage,
Schild eckig 02.184.11-15 =Mitte oberes Schraubenloch bis Mitte Drückerführung 68 mm,
Schild abgerundet 2 mm 02.184.21-25 =Mitte oberes Schraubenloch bis Mitte Drückerführung 71 mm,
Schild abgerundet 8 mm 02.184.41-45 = für Hals-Ø 20 mm
Mitte Drückerführung bis Mitte unterer Gewindenocken 125 mm, ohne Schrauben
Tige pour serrure à levier M10 et M12
Acier galvanisé, avec perçage excentré, profondeur de perçage 30 mm, d'un côté avec filetage M10 ou M12 monté sur pivot, avec écrou Duroquick pour clé de 22 mm
