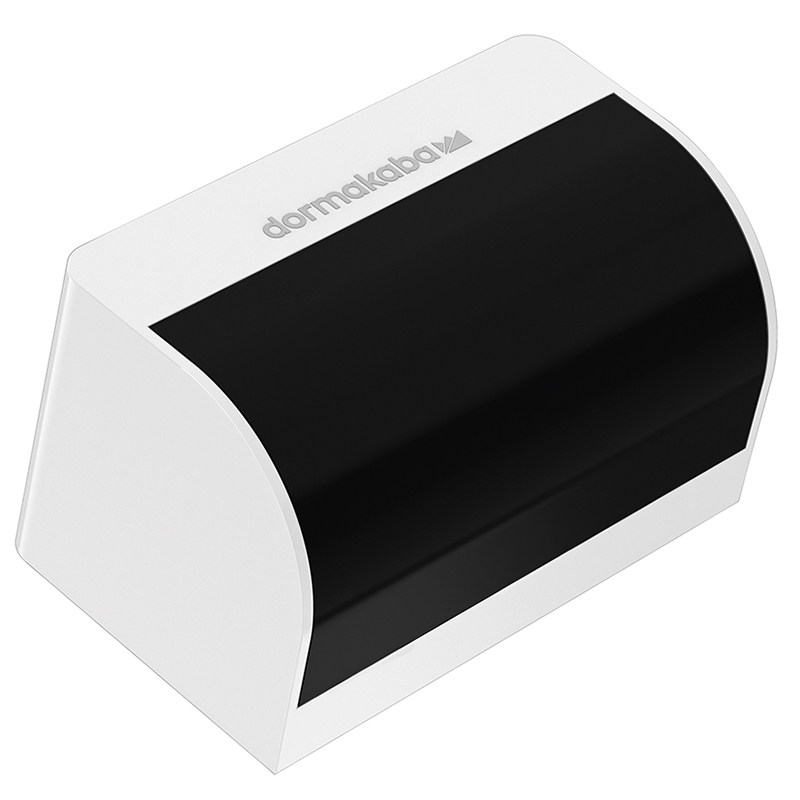

Radarsensor DORMAKABA M A01
17.461.51
Radarsensor DORMAKABA M A01
17.461.
Neue Sensortechnologie gepaart mich hochleistungs MotionIQ Controller für effiziente automatische Türanlagen, für Neuanlagen und zur Nachrüstung. Sensor berechnet Wahrscheinlichkeit anhand des Bewegungsmuster ob Türe sich für Nutzer öffnet, oder nicht. Optimiert für Steuerung von automatischen Drehflügelantriebe mit ED 100, ED 250. Versorgungsspannung 24 V DC +/- 15%, Leistungsaufnahme 2,5 Watt, Erfassungsfeld 10 x 4,5 x bei Höhe 2,2 m, Montagehöhe 2 - 4 m,
Vorteile:
- Erfassungsbereich bis zu 10 Meter
- Ermittelt Abstand, Geschwindigkeit und Winkel von bis zu 2 Objekten gleichzeitig
- Für 1- und 2-flüglige Anlagen
- Einfache Installation über CAN-Bus Technologie
- Ohne Wetterschutzhaube im Aussenbereich einsetzbar
Lieferumfang: Radarsensor M A01, CAN-Anschlusskabel, Befestigungssatz für Radarsensor
- Die im ED vorhandene konventionelle Anschlussplatine wird gegen die ED-Anschlussplatine-CAN ausgetauscht.
- Marke
- DormaKaba
- Produktart
- Sensor
Drehflügeltürantrieb ED 100 EN 2 - 4
Elektromechanischer Drehflügeltürantrieb im XEA Design,
zuverlässige Funktion durch aktive selbstlernende Windlastregelung mit motorischer Schließunterstützung, geeignet für die Verwendung an
Flucht- Rettungswegen und allgemeinen Türen, ein- oder zweiflüglig,
Push & Go oder Power Assist Unterstützung, Serviceintervallanzeige
Flügelgewicht bis max.: 160 Kilo abnehmend gemäss Flügelbreite
und Gewicht,
Montagearten: Sturzmontage, DIN links / rechts, Bandseite /
Bandgegenseite,
Türbreite: 1-flüglig 700 - 1250 mm, 2-flüglig 1400 - 2500 mm,
Grösse: Länge 700 mm, Höhe 70 mm, Tiefe 130 mm,
Gewicht: 12 Kilo
Öffnungswinkel: max. 95° bis 110°, je nach Montageart,
Sturztiefe: Gleitschiene -30 bis +30 mm, Gestänge 0 - 300 mm
Leistungen:
Spannungsversorgung 230 VAC (Wechselstrom),
Leistungsaufnahme 120 Watt
Spannungsversorgung für externe Verbraucher 24 VDC 1,5A (Gleichstrom)
Drehflügeltürantrieb ED 250 EN 4-7
Elektromechanischer Drehflügeltürantrieb im XEA Design,
zuverlässige Funktion durch aktive selbstlernende Windlastregelung mit motorischer Schließunterstützung, geeignet für die Verwendung an
Flucht- Rettungswegen und allgemeinen Türen, ein- oder zweiflüglig,
Push & Go oder Power Assist Unterstützung, Serviceintervallanzeige
Flügelgewicht bis: 400 Kilo abnehmend gemäss Flügelbreite und Gewicht,
Montagearten: Sturzmontage, DIN links / rechts, Bandseite /
Bandgegenseite,
Türbreite: 1-flüglig 700 - 1600 mm, 2-flüglig 1400 - 3200 mm,
Türbreite Brandschutztüren: 1-flüglig 700 - 1400 mm,
2-flüglig 1400 - 1800 mm,
Grösse: Länge 700 mm, Höhe 70 mm, Tiefe 130 mm,
Gewicht: 12 Kilo
Öffnungswinkel: max. 95° bis 110° je nach Montageart,
Sturztiefe: Gleitschiene -30 bis +30 mm, Gestänge 0 - 500 mm
Leistungen:
Spannungsversorgung 230 VAC (Wechselstrom)
Leistungsaufnahme 240 Watt
Spannungsversorgung für externe Verbraucher 24 VDC 1,5A
(Wechselstrom)
Carte de raccordement ED-CAN DORMAKABA ED 100 / ED 250
La carte de connexion ED-CAN contient le contrôleur MotionIQ et fournit la connexion CAN pour les capteurs M A01. Un affichage fonctionnel à LED RVB indique l'état de fonctionnement actuel et les éventuels dysfonctionnements. Le paramétrage s'effectue via l'interface utilisateur de l'entraînement ED. Outre le raccordement CAN pour les capteurs radar M A01, d'autres raccordements sont disponibles
Connexions:
- Verrouillage, par ex. SVP
- Détecteur de fumée, par ex. RM-ED
- Arrêt d'urgence, coupure de la fonction d'entraînement
- Prise de raccordement RS232 (raccordement commande ED)
- Raccordement câble plat pour commande ED
- Borne de raccordement CAN câble de raccordement capteurs radar
- Capteurs de sécurité côté bande et côté opposé à la bande
- Entrées de signal pour le contrôle d'accès, impulsion extérieure et impulsion intérieure .
ED-Multi-Adapter-CAN DORMAKABA
Passend zu CAN-Platine, ermöglicht Anschluss über externen Programmwahlschalter
