Pied d'appui SIMPSON PVD
63.216.14-16
Pied d'appui SIMPSON PVD
63.216.
Acier galvanisé à chaud, à visser, le raccordement des appuis s'effectue avec des pointes d'ancrage CNA Ø 5 mm ou à des fins constructives avec un boulon ou des tourillons Ø 12 mm
- Pour les tourillons Ø 12 mm, voir 63.224.46-60
- Pour les vis et les pointes d'ancrage, voir 63.232. à 63.236.
- Trous dans le plancher plaque Ø 12 mm.
- Une largeur de clé 30 mm est nécessaire pour le réglage.
- Marque
- Simpson Strong Tie
- Type de produit
- Support de poteau
- Plaque inférieure
- 160 x 70 mm
- Ø de perçage
- 12 mm
- Ø trou de clou
- 5 mm
- Ø du trou de boulon
- 13,5 mm

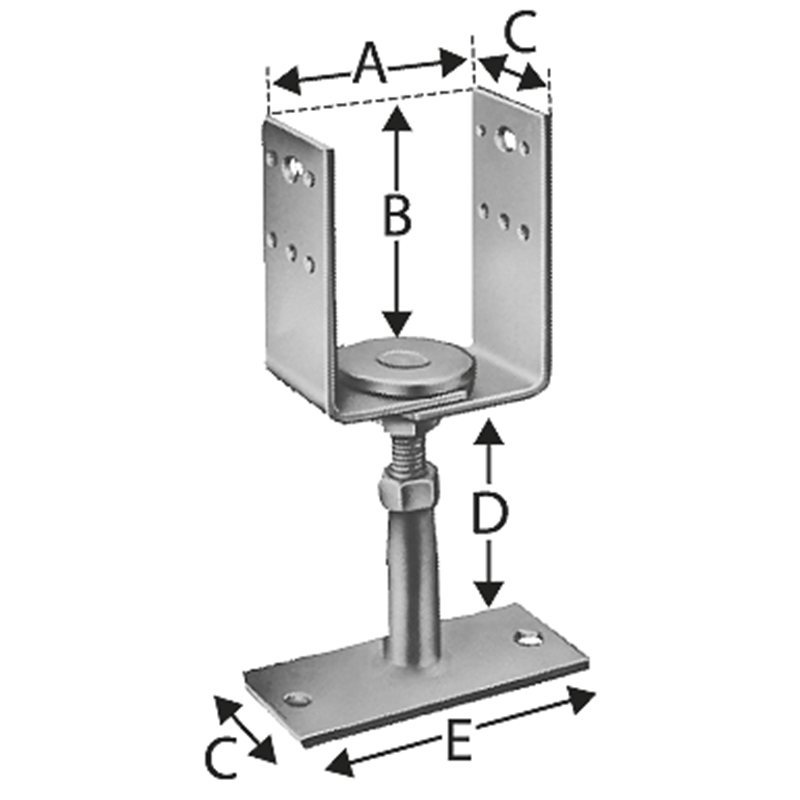

- Dimension B
- 120 mm
- Dimension D
- 136 - 189 mm
- Matériau
- Acier
- Finition
- zingué au feu
Tourillon
Acier galvanisé, pour raccords de pièces en acier entaillées dans le bois, p. ex. solives transversales, pieds d'appui ou pour raccords bois-bois, l'alésage dans le bois doit correspondre au diamètre nominal du tourillon
Verbinderschraube SIMPSON CSA
Stahl verzinkt, mit Torx T 20, mit Halbrundkopf, speziell für Stahlblech / Holz-Verbindungen, der passgenaue Ansatz des Schaftes unter dem Schraubenkopf gewährleistet eine exakte Kraftübertragung
Kammnägel SIMPSON CNA
Stahl verzinkt, zum Befestigen von Holzverbindern, der konische Ansatz des Schaftes unter dem Nagelkopf gewährleistet bei Stahlblech / Holz / Nagel-Verbindungen eine exakte Kraftübertragung
