Pied d'appui SIMPSON PGS
63.208.01+03
prev
next
Pied d'appui SIMPSON PGS
63.208.
Acier galvanisé à chaud, à visser, installation rapide par vissage dans la plaque de support rotative, le raccord avec l'appui s'effectue par un perçage Ø 24 mm, les charges de soulèvement peuvent être supportées de manière optimale grâce à l'installation d'un tourillon Ø 10 mm, réglable en hauteur à l'état installé, conçu pour les charges de traction, de pression et horizontales
- Pour les tourillons Ø 10 mm, voir 63.224.28-38
- Marque
- Simpson Strong Tie
- Type de produit
- Pied d'appui
- Plaque supérieure
- Ø 80 x 8 mm
- Plaque inférieure
- 180 x 100 x 6 mm
- Ø de perçage
- 11 / 6 / 14 mm
- Ø de boulon
- 24 mm
- Longueur des boulons
- 125 mm

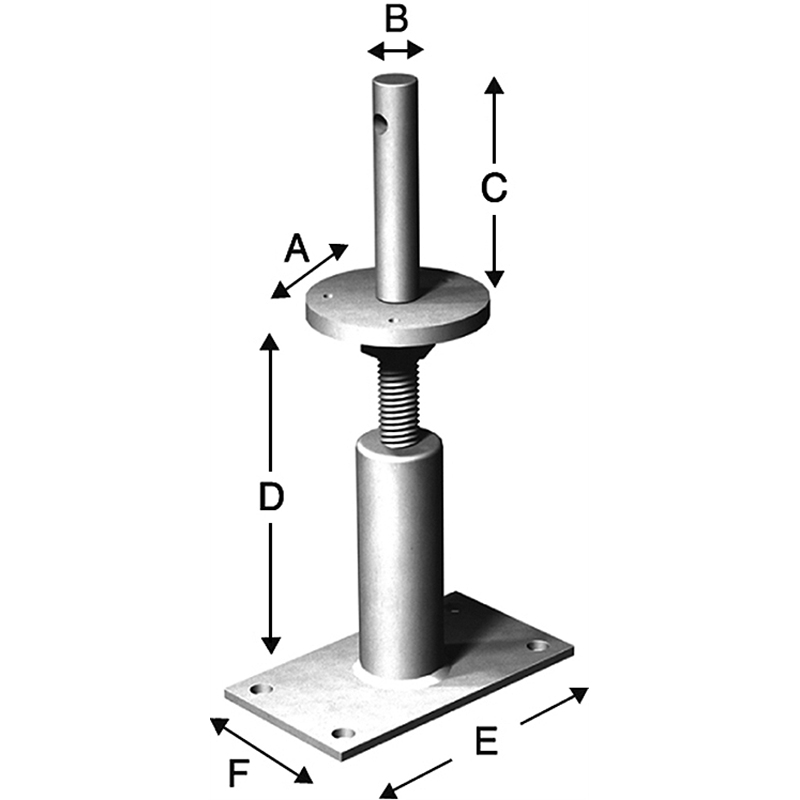

- Dimension A
- 80 mm
- Dimension B
- 24 mm
- Dimension E
- 180 mm
- Matériau
- Acier
- Finition
- zingué au feu
Tourillon
Acier galvanisé, pour raccords de pièces en acier entaillées dans le bois, p. ex. solives transversales, pieds d'appui ou pour raccords bois-bois, l'alésage dans le bois doit correspondre au diamètre nominal du tourillon
