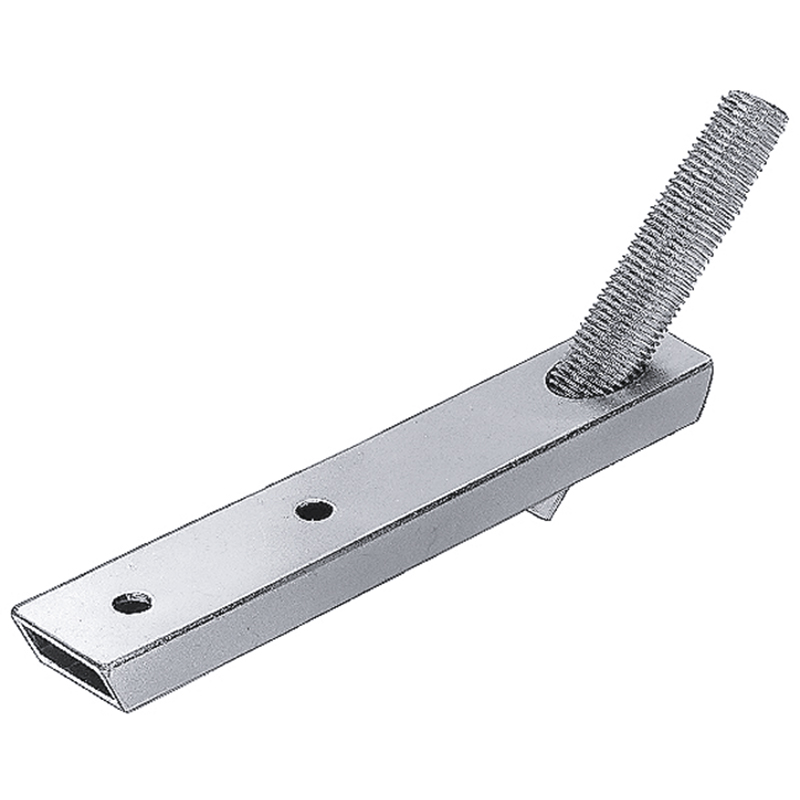

Console pour tablette de fenêtre gela-hit
47.250.
Acier galvanisé, à enfoncer, avec boulons de cadre ronds et coniques avec filetage et partie tablette profil tubulaire robuste, percé
- La console de support gela-hit est montée ultérieurement dans la construction à l'aide de l'outil de butée 99.520.00, de la manière la plus rationnelle, même si les cadres de fenêtre sont à fleur du mur.
- Vis RK Ø 4,5 mm.
- Grâce à la disposition idéale des trous de vis, la console peut être utilisée pour toutes les constructions en corniche.
- Grâce à la simplicité du processus de montage PERCAGE - INSERTION, le temps de montage d'une console ne dépasse pas 60 secondes.
- Capacité de charge exceptionnelle.
- Marque
- Gela
- Type de produit
- Console pour tablette
- Finition
- galvanisé
- Profilé de tube
- 20 x 10 mm
- Matériau
- Acier
Downloads
Gabarit de perçage pour consoles porteuses GELA
avec douille de perçage en acier, avec 2 pointes de butée et 1 crayon de marquage, pour le montage de consoles porteuses, sans foret
- Positionner le gabarit de perçage avec les 2 goupilles inférieures A dans le cadre.
- Appuyer sur la goupille supérieure M et marquer le trou de la goupille
- Percer un trou ø 11 x 70 mm à travers le guide-mèche.
- Enfoncer la console et la goupille avec le point M
