Charnière invisible PRÄMETA Série 3000, bouchon de perçage, sans panneau latéral
44.554.
zinc moulé sous pression nickelé, technique de montage rapide optimisée, boîtier identique pour tous les modèles, sans panneau latéral

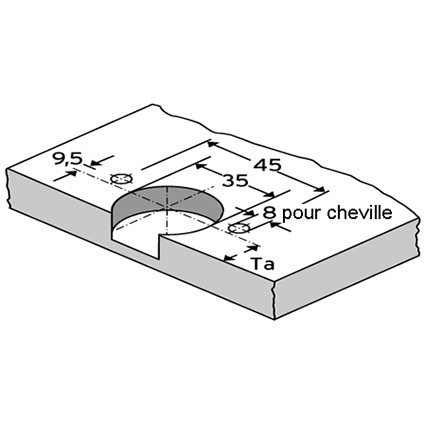

Ø de perçage: 35 mm
Profondeur de perçage: 13 mm
Epaisseur de porte: 19 - 21 mm
Ecartement de boîtier Ta: 12,5 mm
réglable en hauteur: ± 2 mm
- Panneau latéral, voir 44.554.13+15 et 44.554.21+22
- Entailler le perçage de cheville pour les plaques à revêtement HPL.
- Exécution du boîtier à visser avec vis pour panneaux agglomérés Ø 3,5 mm.
- Exécution du boîtier à enfoncer avec vis prémontées et chevilles Ø 8 mm.
- Marque
- Prämeta
- Type de produit
- Charnière invisible
