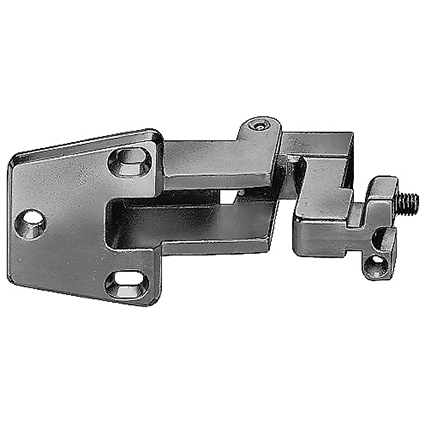

Charnière de meuble PRÄMETA, à fraiser, angle d'ouverture jusqu'à 180°, pour portes applique, sans élément de cadre
44.562.01
Charnière de meuble PRÄMETA, à fraiser, angle d'ouverture jusqu'à 180°, pour portes applique, sans élément de cadre
44.562.
Entièrement en métal nickelé, avec rouleau visible, réglage 2D au moyen de 2 vis sans tête,
fixation invisible fraisée avec vis à tête fraisée (Ø 3,5 mm) pour panneaux agglomérés

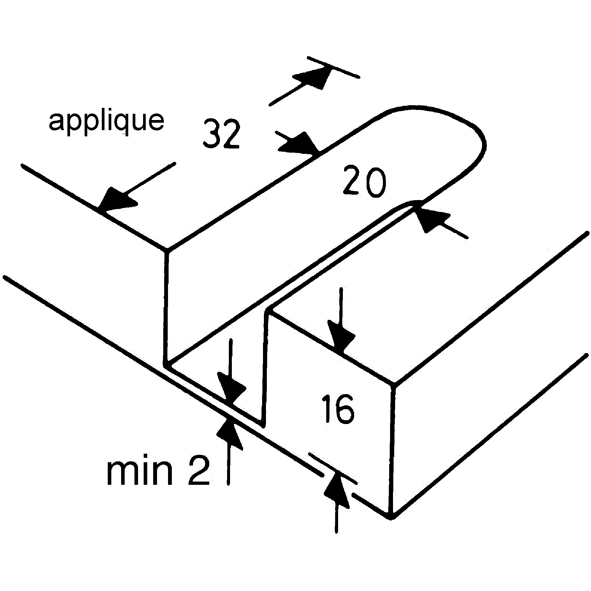

Longueur/Largeur boîtier de fraisage: 32 / 20 mm
Profondeur de fraisage: 16 mm
Réglable latéralement: 8 mm
Réglable en profondeur: 4 mm
Epaisseur de porte: 19 - 22 mm
Epaisseur des côtés: 16 - 24 mm
Ø de galet: 10 mm
Joint: 10,5 mm
- Elément de cadre, voir 44.562.51 und 44.562.55+56
- Marque
- Prämeta
- Type de produit
- Charnière de meuble
- Type de charnière
- Charnière d'angle
- Angle d'ouverture
- - 270°
- Numéro d'usine
- 541ORT
Downloads
Plaque de base PRÄMETA
zinc moulé sous pression nickelé, pour charnière de meuble à fraiser, avec vis de réglage rivetée pivotante pour raccordement de charnières, avec 2 cames de maintien Ø 8 mm, longueur 2 mm, réglable en prof. 5 mm, sans vis
Plaque de base PRÄMETA
zinc moulé sous pression nickelé, pour charnière de meuble à fraiseur, avec vis de réglage rivetée pivotante pour raccordement de charnières, pour système sériel 32 vertical, sans vis
