pour guichets et passe-plats à déplacement vertical, construction solide et facile à utiliser avec roulement à bille, avec contrepoids horizontal

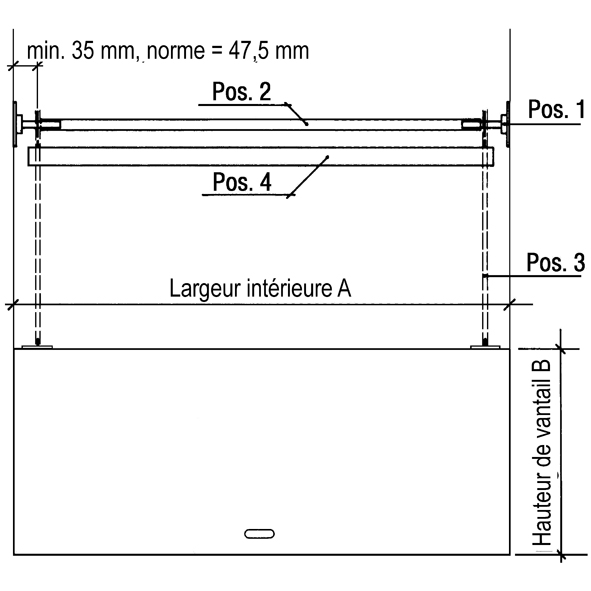

Légende:

• Pos. 1 = palier latéral avec roue dentée à roulement à bille
• Pos. 2 = tube de raccordement en acier Ø 25 mm
• Pos. 3 = chaîne
• Pos. 4 = support pour contrepoids, profil en U 40 x 40 mm

A préciser obligatoirement à la commande:

• largeur intérieure A,
• hauteur du vantail B,
• poids du vantail
• Vis à tête ronde Ø 6 mm pour les paliers latéraux.
• Vis à tête fraisée Ø 4,5 mm pour les plaques de vissage du coulisseau.
• L'encombrement latéral sur le côté du contrepoids à partir du milieu du tube jusqu'au bord extérieur du support du contrepoids est de 60 mm.
