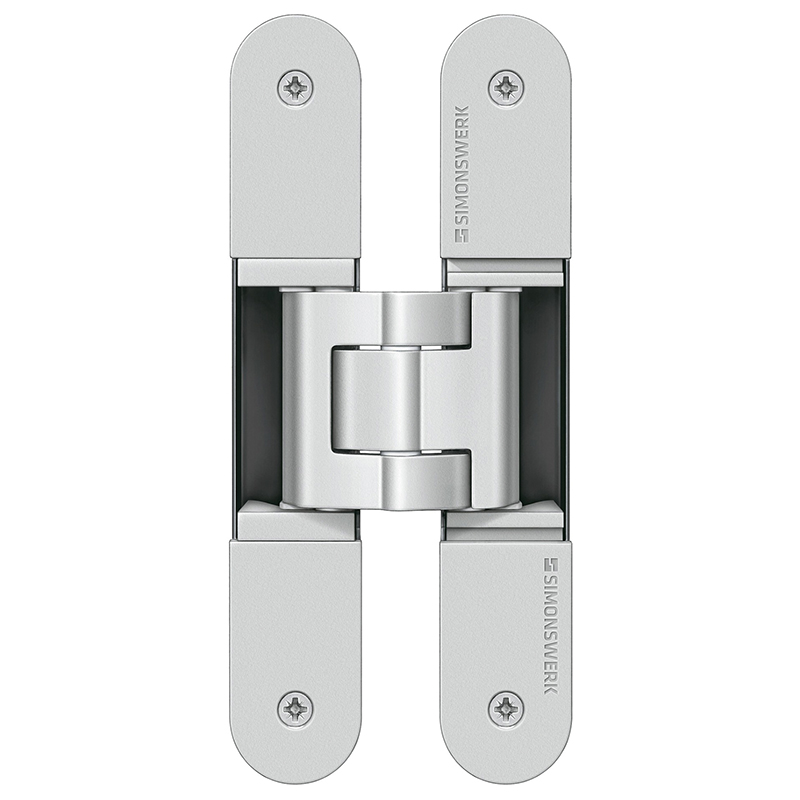

Objektband SIMONSWERK TECTUS TE 340 3D FR
10.401.
für Brandschutztüren, mit integriertem Brandschutzbildner, komplett verdeckt liegend, für ungefälzte Türen an Holz- und Stahlzargen, 3-dimensionale Verstellmöglichkeit, Seiten- und Höhenverstellung ±3 mm, Andruck ±1 mm, wartungsfreie Gleitlagertechnik, Öffnungswinkel bis 180°, Tragkraft bei 2 Band ca. 80 Kilo
- Befestigungsplatten für Futterzargen siehe 10.402.15-35
- Aufnahmeelemente für Stahlzargen siehe 10.402.65-85
- Fräser-Ø 24 mm siehe 88.650.24
- Universal-Fräsrahmen siehe 99.150.
- Frässchablonen siehe 99.151.
- Schrauben SK Ø 5 mm.
- Die Bänder haben identische Flügel- und Rahmenlappenbreiten, können also mit dem gleichen Fräser bearbeitet werden.
- Verstellungen mit Innensechskant-Schlüssel 4 mm.
- Brandschutznorm
- geprüft
- Falzart
- ungefälzt
- Marke
- Simonswerk
- Produktart
- Objektband

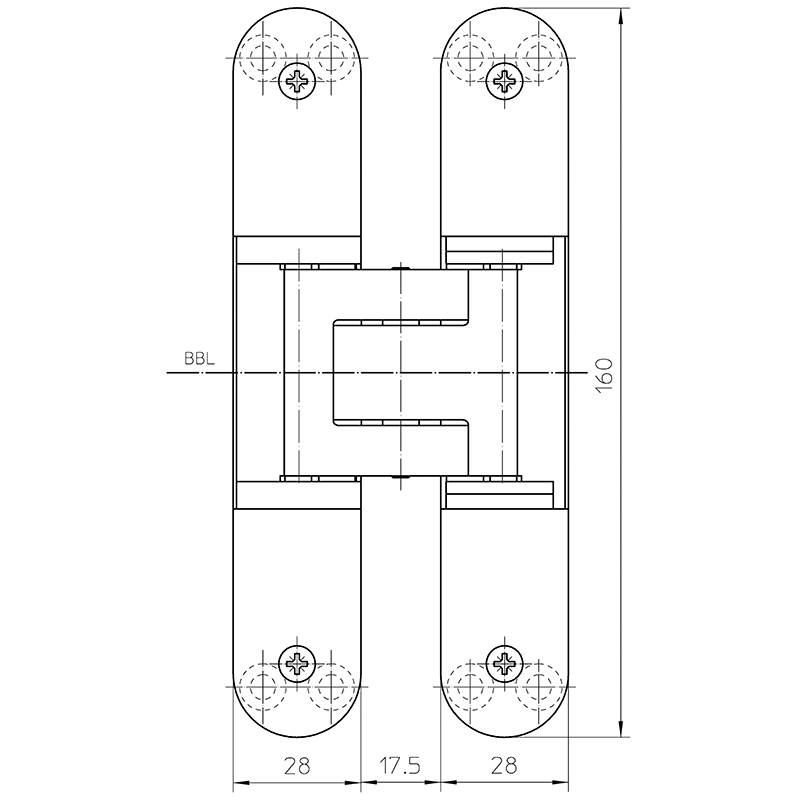

- Lappenhöhe
- 160 mm
- Flügelgewicht max.
- 80 kg
- Modell
- Tectus TE
- Material
- Aluminium
Plaque de fixation SIMONSWERK TECTUS, pour huisseries à revêtement
Acier galvanisé, avec plaquettes d'écartement pour épaisseurs garniture de 22 à 28 mm
Cadre de fraisage universel SIMONSWERK
Système de montage universel comprenant:
1 cadre universel et 1 dispositif de serrage
Gabarit de fraisage SIMONSWERK TECTUS
Pour le montage de fiches Simonswerk Tectus avec le cadre de fraisage universel 99.150., bague de guidage Ø 30 mm
