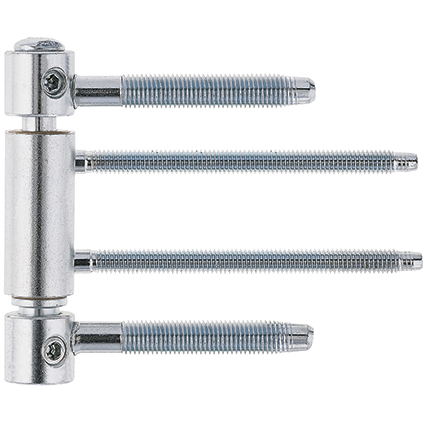

Einbohr-Brandschutzband ANUBA Top 320 Lift, 3-dimensional verstellbar

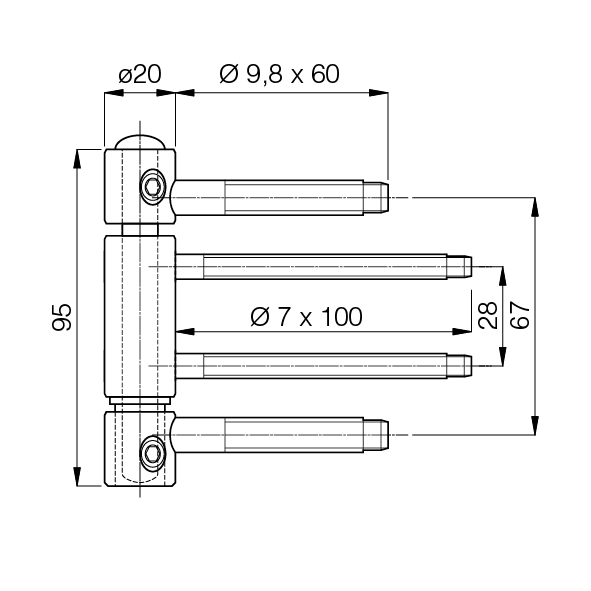

10.140.61-64 Abbildung = DIN links
Einbohr-Brandschutzband ANUBA Top 320 Lift, 3-dimensional verstellbar
10.140.
Stahl, mit selbstschmierendem Sintermetalllager, Rollen-Ø 20 mm, höhenverstellbar - 1 bis + 3 mm, seitenverstellbar ± 4 mm, ohne Aushängen der Türe, Andruck ± 4 mm verstellbar,
Tragkraft bei 2 Band ca. 100 Kilo, bei 3 Band ca. 120 Kilo
- Aufsteckhülsen siehe 09.326.
- Bohrlehrensatz siehe 99.140.
- Brandschutznorm
- geprüft
- Marke
- Anuba
- Produktart
- Einbohrband
- Material
- Stahl
- Oberfläche
- verzinkt
- Rollen-Ø
- 20 mm
- Flügelbolzen
- 100 mm
- Flügelgewicht max.
- 120 kg
- Modell
- Top 320 Lift
Downloads
Aufsteckhülse ANUBA für Einbohrband, Top 320 und Top 320 Lift
Kunststoff, mit Flachrundkopf,
1 Garnitur = 2 Hülsen und 1 Mittelstück für 1 Band
Bohrlehrensatz ANUBA Top 320
Bohrlehren aus Buchenklötzen mit gehärteten Bohrhülsen, zum Bohren der Löcher für die Türrahmen- und Türflügel-Gewindebolzen,
Bohrlehrensatz bestehend aus:
- 2 Bohrlehren für rechts und links
- 1 Eindrehkurbel
- 1 Kurbelkopf für Ø 20 mm Bandrolle
- 1 Stufenbohrer Ø 8,7 mm für Rahmenbolzen
- 1 Stellring für Bohrer
- 1 Bohrer Ø 5,8 mm für Flügelbolzen 60 mm
- 1 Stellring für Bohrer
- 2 Innensechskantschlüssel Grösse 5, mit kurzem Ansatz
