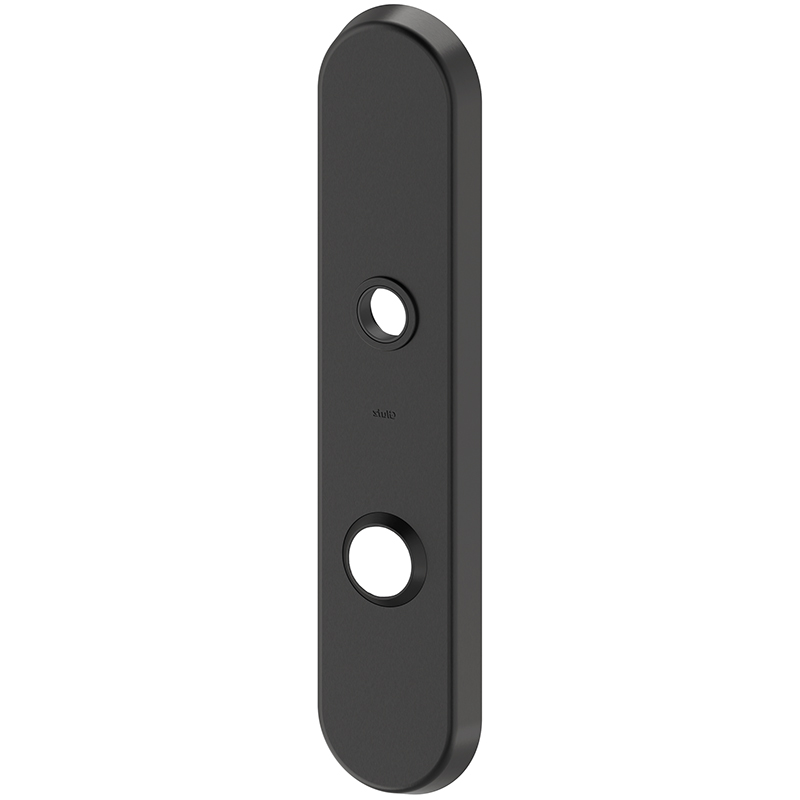

Sicherheits-Aussenschild GLUTZ 5430.2S Secaport PVD
18.732.71
Sicherheits-Aussenschild GLUTZ 5430.2S Secaport PVD
18.732.
Edelstahl matt, PVD schwarz beschichtet, mit Führung 16 mm, Drückerführung bündig, mit gehärteter Bohrschutzplatte und Gewindenocken M6 x 5,4 mm für paarweise Verschraubung mit Innenschild, Mitte oberes Schraubenloch bis Mitte Drückerführung 79 mm, ES 1 nach DIN 18257, RC 2 nach EN 1627 mit Schutzrosette 10-14 mm, ohne Schraubenset
- Drückergarnitur siehe 02.002.41+81 / 02.029.41+81
- Schraubenset siehe 18.730.84-89
- Innenschild siehe 18.732.81-82
- Bohrlehre siehe 99.064.
- PVD schwarz nur mit Lagerung glide erhältlich.
- Marke
- Glutz
- Produktart
- Langschild
- Form
- rund
- Drückerführung
- glide einwärts
- Ausschnitt
- RZ
- Distanz
- 78 mm
- Länge
- 250 mm
- Breite
- 55 mm
- Stärke
- 12 mm
- Widerstandsklasse
- ES1 / RC2
- Fabriknummer
- 5430.2S-RS
- Oberfläche
- schwarz PVD
- Material
- Edelstahl
Schraubenset GLUTZ M6, ES1
Stahl verzinkt, 3 Schrauben Torx, mit Scheibe, passend für Glutz 5430S,6150S, 5472-5474/52102-52104
Plaque intérieure GLUTZ 5435 Secaport PVD, pour plaque extérieure de sécurité ES , pour Ø 22 mm
Cache-clip en acier inoxydable mat, revêtement PVD noir, plaque de base en acier galvanisé avec 3 trous de vis M6, guidage de la béquille affleurant, guidage 16 mm pour béquilles avec col Ø 20 mm, centre du trou de vis supérieur jusqu'au centre du guidage de la béquille 79 mm, sans set de vis
Innenschild GLUTZ 5435 Secaport PVD, zu Sicherheits-Aussenschild ES 1, zu Ø 22 mm
Clip-Abdeckung Edelstahl matt, PVD schwarz beschichtet, Grundplatte Stahl verzinkt mit 3 Schraubenlöcher M6, Führung 16 mm für Drücker mit Hals-Ø 22 mm, Mitte oberes Schraubenloch bis Mitte Drückerführung 79 mm, ohne Schraubenset
Gabarit de perçage
Acier galvanisé, utilisation pour rosaces et plaques, distance de découpe réglable de 55 à 94 mm, avec instructions
