Panik-Drücker-Lochteil MEGA 33.236 / 34.260

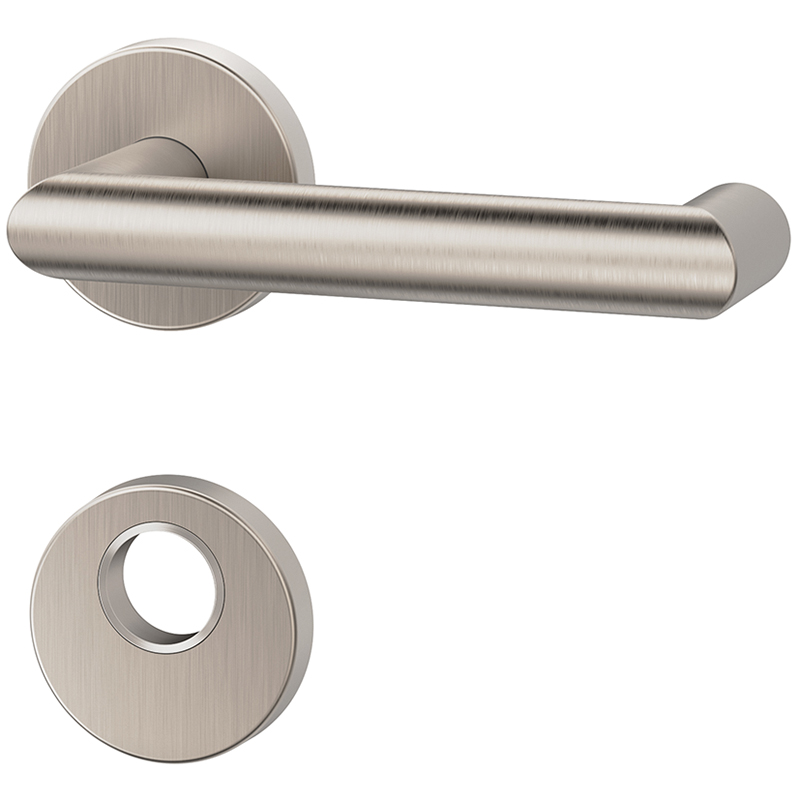

17.194.22-24 mit 18.710.06, Abb. = rechts
Panik-Drücker-Lochteil MEGA 33.236 / 34.260
17.194.
Drücker-Lochteil Messing matt vernickelt, auf Drückerrosette, Aussengriff fest auf Rosette, Innengriff mit Bajonettverschluss, mit Rückholfeder, Vierkantloch 9 mm, Innenrosette mit Führungsnocken Ø 7,5 mm, Aussenrosette mit Gewindenocken Ø 7,5 mm / M5, geprüft nach EN 179, geprüft nach EN 1906, ohne Schrauben
- Clips-Rosette siehe 17.195.91
- Sicherheitsrosette siehe 18.710.06
- Rosettengarnitur mit Türknopf siehe 17.194.
- Vierkantstift 9 mm siehe 17.285.75-79
- Schrauben M5 siehe 17.196.10-20
- Drückerrosette 34.260 wurde im Zusammenhang mit Sicherheitsrosette 34.101 auf Einbruch RC 3 geprüft.
- Marke
- Mega
- Produktart
- Türdrücker
- Produktlinie
- 236
- Benutzerkategorie
- EN 1906 Klasse 4
- Funktionsbereich
- Brandschutz / Fluchtweg
- Drücker
- rechts / links
- Ausladung
- 65 mm
- Grösse
- 127 mm
- Vierkantloch
- 9 mm
- Oberfläche
- vernickelt matt
- Material
- Messing
