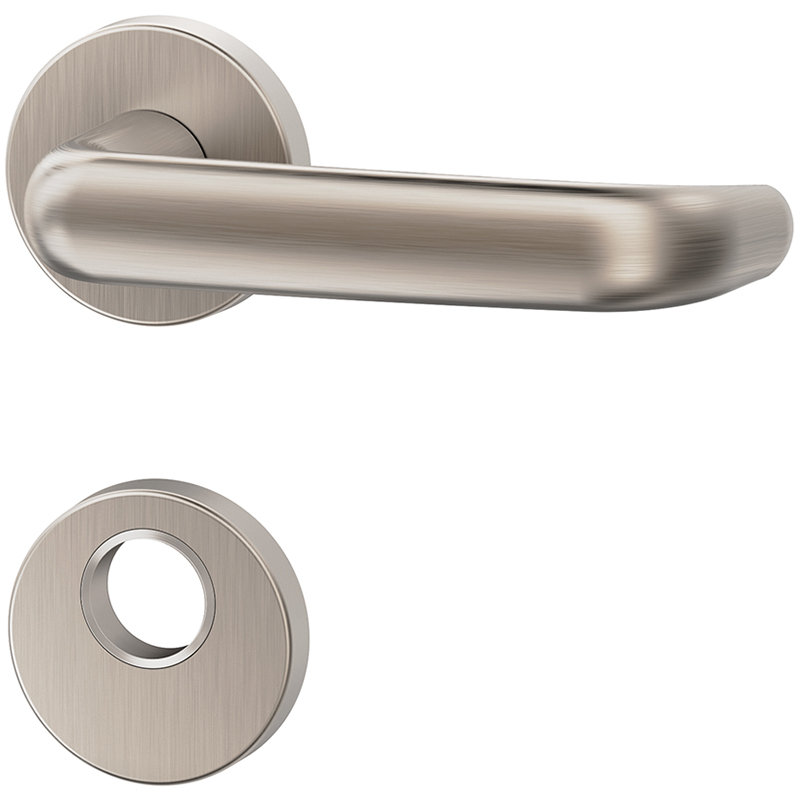

Panik-Drücker-Lochteil MEGA 33.103 / 34.260
17.194.02-04 mit 18.710.06, Abb. = rechts

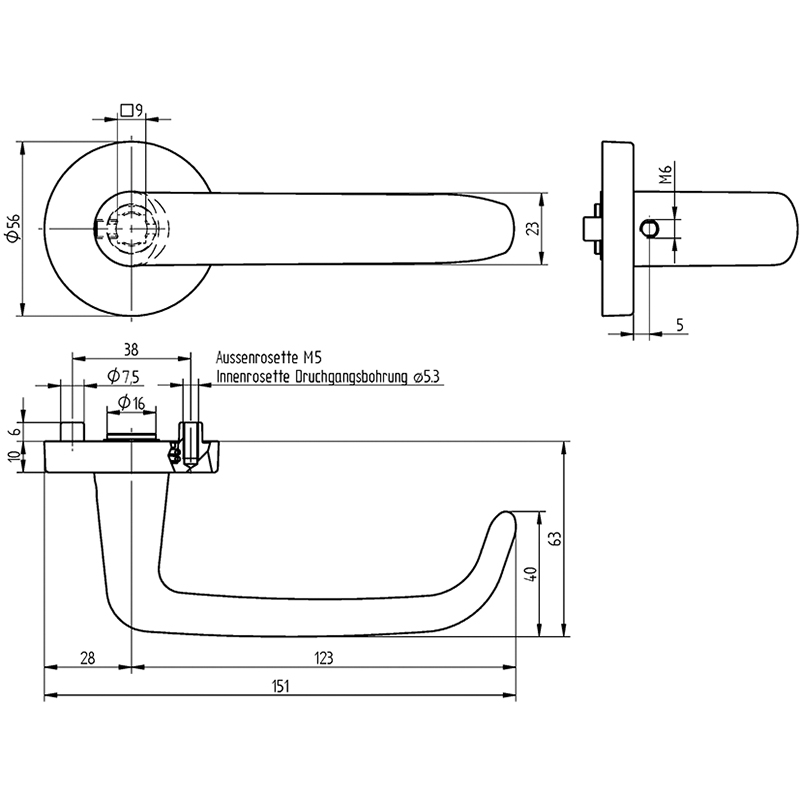

Panik-Drücker-Lochteil MEGA 33.103 / 34.260
17.194.
Drücker-Lochteil Messing matt vernickelt, auf Drückerrosette, Aussengriff fest auf Rosette, Innengriff mit Bajonettverschluss, mit Rückholfeder, Vierkantloch 9 mm, Innenrosette mit Führungsnocken Ø 7,5 mm, Aussenrosette mit Gewindenocken Ø 7,5 mm / M5, geprüft nach EN 179, geprüft nach EN 1906, ohne Schrauben

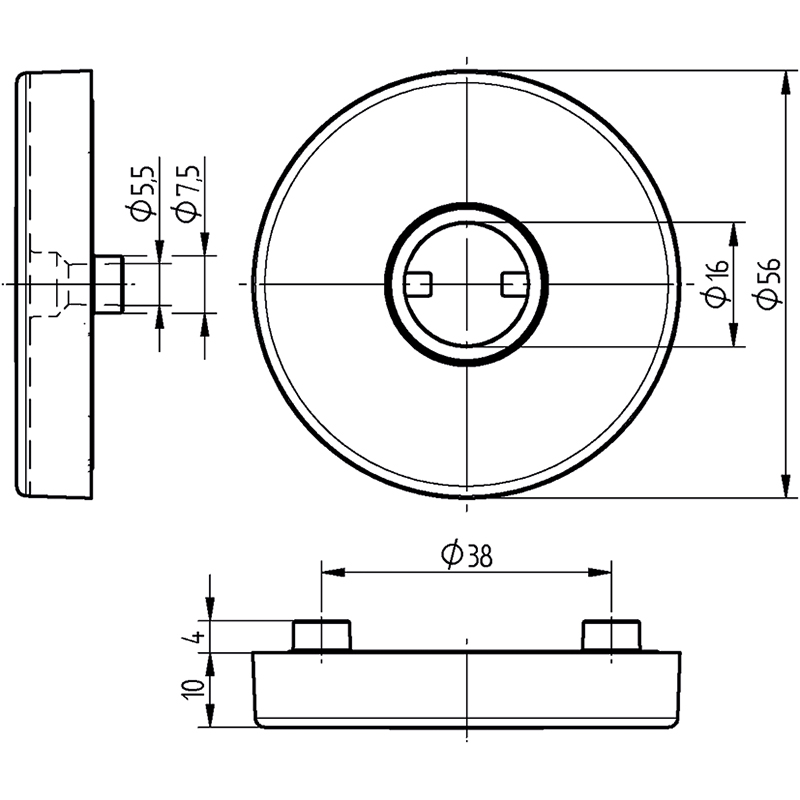

- Clips-Rosette siehe 17.195.91
- Sicherheitsrosette siehe 18.710.06
- Rosettengarnitur mit Türknopf siehe 17.194.
- Vierkantstift 9 mm siehe 17.285.75-79
- Schrauben M5 siehe 17.196.10-20
- Drückerrosette 34.260 wurde im Zusammenhang mit Sicherheitsrosette 34.101 auf Einbruch RC 3 geprüft.
- Marke
- Mega
- Produktlinie
- 103
- Funktionsbereich
- Brandschutz / Fluchtweg
- Oberfläche
- matt vernickelt
- Material
- Messing
- Benutzerkategorie
- EN 1906 Klasse 4
- Drücker
- rechts / links
- Ansatz
- 16 mm
- Ausladung
- 63 mm
- Grösse
- 123 mm
- Vierkantloch
- 9 mm
Bouton de porte fixe sur rosace MEGA 37.749 / 34.260
Zingué ou laiton nickelé mat, montage fixe sur rosace de poignée, trou carré 9 mm / M12, rosace extérieure avec ergot fileté Ø 7,5 mm / M5, testé selon EN 1906, sans vis
Bouton de porte fixe sur rosace MEGA 37.753 / 34.260
Zingué mat nickelé, montage fixe sur rosace de poignée, trou carré 9 mm / M12, rosace extérieure avec ergot fileté Ø 7,5 mm / M5, testé selon EN 1906, sans vis
Bouton de porte fixe sur rosace MEGA 37.754 / 34.260
Zingué mat nickelé, montage fixe sur rosace de poignée, trou carré 9 mm / M12, rosace extérieure avec ergot fileté Ø 7,5 mm / M5, testé selon EN 1906, sans vis
Vis de raccordement MEGA M5, avec frein filet
acier nickelé, tête goutte de suif, sans tige, avec empreinte cruciforme Pozidriv, pour des rosaces de poignée femelle pour pour portes d'évacuation avec fixation traversante
Panik-Vierkantstift MSL 5968, 2-teilig
Stahl verzinkt, mit Nut, zu Panik-Einsteckschloss mit geteilter Nuss
Sicherheitsrosette MEGA 34.101, für Schutzeinsatz, Widerstandsklasse RC3
Messing gebürstet matt vernickelt, vorgerichtet für Schutzeinsatz, Aussenrosette mit gehärteter Stahlplatte und Gewindenocken M5 x 12 mm für paarweise Verschraubung mit Innenrosette, Schraubenlochdistanz 38 mm, mit 2 Stabilschrauben, ohne Schutzeinsatz
Lieferumfang: 1x Hauptplatte, 1x Gäuse innen/aussen, 1x Platte innen, 2x Senkschraube M4x6mm, 1x Bohrschutzplatte, 1x Montageanleitung
