Plaque longue avec rosace de sécurité GLUTZ 5341S, carrée, avec 4 points de fixation

18.720.00-72

18.720.

Inox mat,

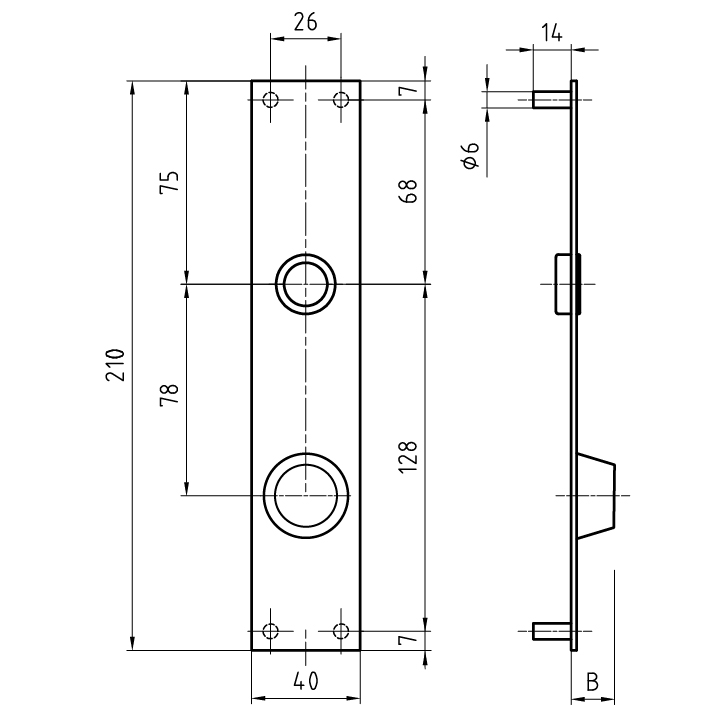

avec guidage 16 mm ou avec estampage ovale pour montage fixe de boutons, plaque extérieure avec 4 raccords filetés M4 x 14 mm pour vissage par paire avec plaque intérieure,

centre du trou de vis supérieur jusqu'au centre du guidage de

poignée 68 mm, sans vis

Boutons de porte pour montage fixe de boutons, voir 02.182. et 02.186.
Pour des vis stabil inox tête bombée M4, voir 67.064.58-70
Pour le gabarit de perçage, voir 99.064.03

Longueur de vis = épaisseur de porte - 7 mm.

Marque: Glutz
Finition: mat
Matériau: acier inoxydable
Forme: ronde
Type: Plaque
Longueur: 210 mm
Largeur: 40 mm
Épaisseur: 2 mm
Embout: 16 mm

24 Ausführungen

	glide einwärts (12) Knopffestmontage (12)	RZ (22) ungelocht (2)	- (2) 78 (22)	210 (24)	40 (24)	2 (24)	16 (24)	-- (2) 2 (2) 6 (2) 8 (2) 9 (2) 10 (2) 12 (2) 15 (2) 16 (2) 18 (2) 20 (2) 22 (1) 22 (1)
18.720.00 Paar	glide einwärts	ungelocht	-	210	40	2	16	--
18.720.02 Paar	glide einwärts	RZ	78	210	40	2	16	2
18.720.06 Paar	glide einwärts	RZ	78	210	40	2	16	6
18.720.08 Paar	glide einwärts	RZ	78	210	40	2	16	8
18.720.09 Paar	glide einwärts	RZ	78	210	40	2	16	9
18.720.10 Paar	glide einwärts	RZ	78	210	40	2	16	10
18.720.12 Paar	glide einwärts	RZ	78	210	40	2	16	12
18.720.15 Paar	glide einwärts	RZ	78	210	40	2	16	15
18.720.16 Paar	glide einwärts	RZ	78	210	40	2	16	16
18.720.18 Paar	glide einwärts	RZ	78	210	40	2	16	18
18.720.20 Paar	glide einwärts	RZ	78	210	40	2	16	20
18.720.22 Paar	glide einwärts	RZ	78	210	40	2	16	22
18.720.50 Paar	Knopffestmontage	ungelocht	-	210	40	2	16	--
18.720.52 Paar	Knopffestmontage	RZ	78	210	40	2	16	2
18.720.56 Paar	Knopffestmontage	RZ	78	210	40	2	16	6
18.720.58 Paar	Knopffestmontage	RZ	78	210	40	2	16	8
18.720.59 Paar	Knopffestmontage	RZ	78	210	40	2	16	9
18.720.60 Paar	Knopffestmontage	RZ	78	210	40	2	16	10
18.720.62 Paar	Knopffestmontage	RZ	78	210	40	2	16	12
18.720.65 Paar	Knopffestmontage	RZ	78	210	40	2	16	15
18.720.66 Paar	Knopffestmontage	RZ	78	210	40	2	16	16
18.720.68 Paar	Knopffestmontage	RZ	78	210	40	2	16	18
18.720.70 Paar	Knopffestmontage	RZ	78	210	40	2	16	20
18.720.72 Paar	Knopffestmontage	RZ	78	210	40	2	16	22

Stabilschraube M4

Edelstahl A2, Linsensenkkopf, mit Schlitz- oder Phillips-Antrieb

Zum Produkt

Bohrlehre

Stahl verzinkt, Verwendung für Rosetten und Schilder,

Ausschnittdistanz von 55 - 94 mm verstellbar, mit Anleitung

Zum Produkt
