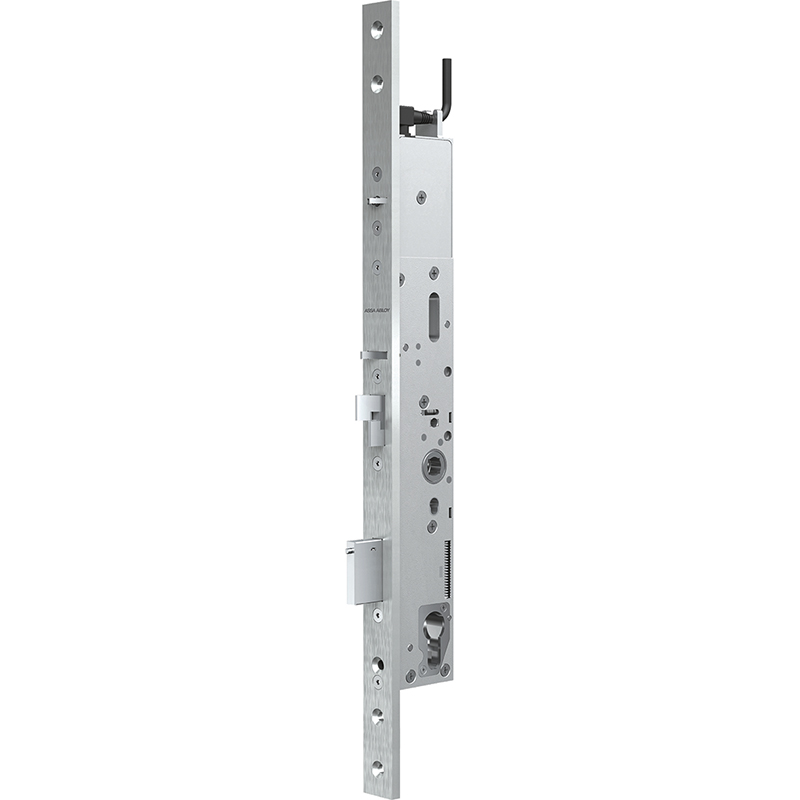

Sicherheitsschloss effeff 809N0 mit beidseitig gesteuertem Türdrücker, ohne Panikfunktion, Eckstulp 24 x 446 mm Stahl verchromt
14.131.03-36
Sicherheitsschloss effeff 809N0 mit beidseitig gesteuertem Türdrücker, ohne Panikfunktion, Eckstulp 24 x 446 mm Stahl verchromt
14.131.
das 809N0 ist ein selbstverriegelndes Schloss mit elektromechanisch kuppelbarem Türdrücker aussen und innen für 1-flüglige Türen, es erfüllt die Anforderungen an einbruchhemmenden Türen und Feuerschutztüren die gleichzeitig keine Anforderungen an Notausgangs- oder Paniktüren haben, eine mechanische Ablaufsteuerung verhindert zuverlässig das ungewollte Ausschliessen der Riegel bei geöffneter Türe, das Schloss ist universal DIN links und DIN rechts einsetzbar, durch die universelle Kreuzfalle und umstellbare Steuerfalle, die Betriebsart Arbeitsstrom oder Ruhestrom kann am Schloss umgestellt werden, integrierte Steuerelektronik zur externen Ansteuerung oder zur Anbindung an das ASSA ABLOY Hi-O Bussystem, integrierte Überwachungsfunktionen ausgeführt als berührungsfreie Sensoren, zur Zustandsabfrage über das externe OneSystem IO-Modul, Türzustand durch Schliessblechkontakt, Riegel eingeschlossen und Riegel ausgeschlossen, Schliesszylinderüberwachung, Drückernussüberwachung Zustand Drückerkupplung eingekuppelt / ausgekuppelt
- Lappenschliessblech siehe 17.326.64
- Marke
- Eff Eff
- Produktart
- Einsteckschloss

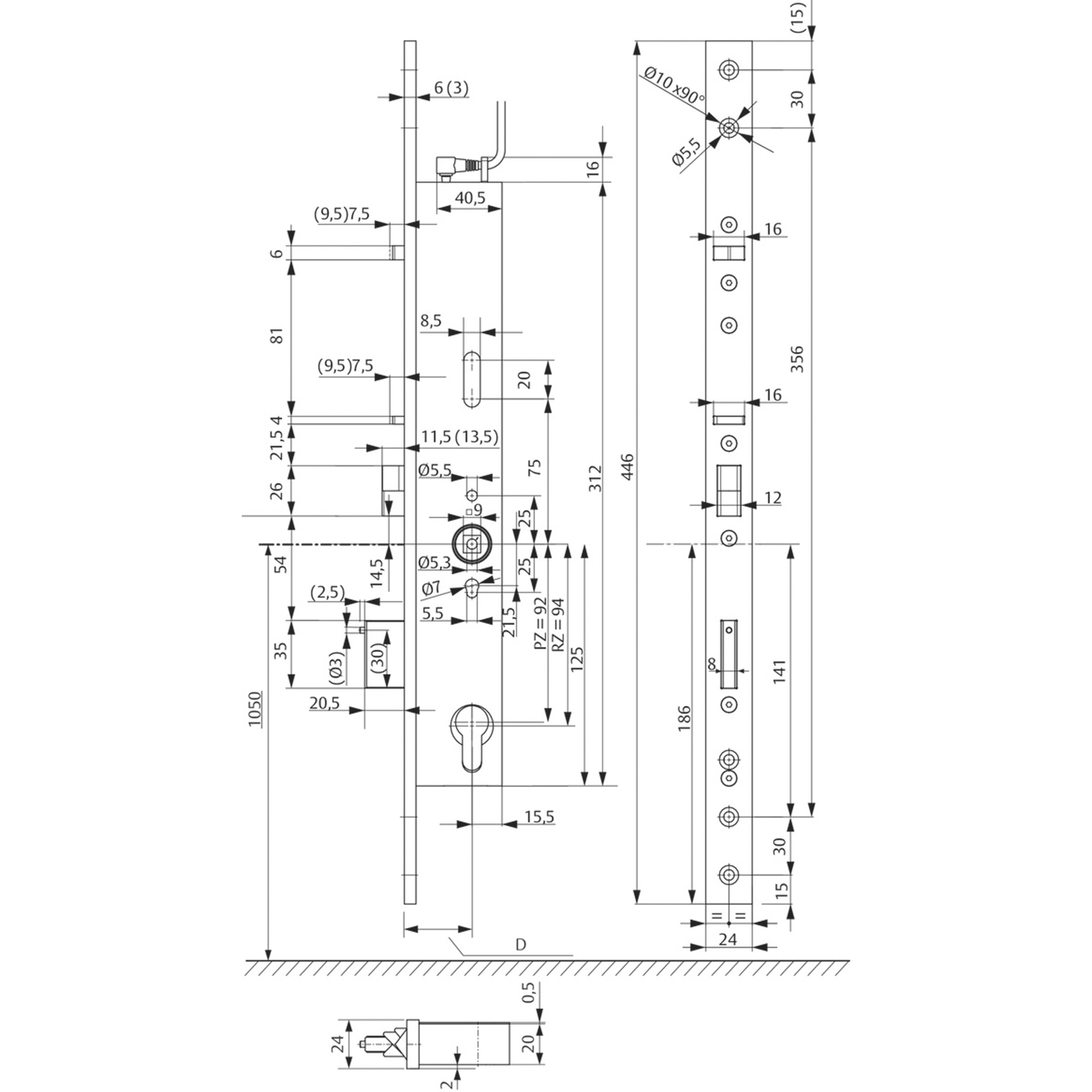

- Distanz
- 94 mm
- Distanz
- 92 mm
- Anschlagsrichtung
- DIN umstellbar
- Nuss
- 9
- Stulpbreite
- 24 mm
- Stulpart
- Eckig
- Stulplänge
- 446 mm
- Stulpstärke
- 6 mm
- Anzahl Flügel
- 1-flüglig
- Verriegelung
- Selbstverriegelung (SV)
- Brandschutznorm
- geprüft
- Überwachung
- ja
- Betriebsspannung
- 12, 24 ±
- Riegelvorschub
- 20 mm
- Material
- Stahl
- Oberfläche Stulp
- verchromt
- Funktion
- mechatronisch
- Ausführung
- DIN universal
Downloads
Lappenschliessblech effeff zu Panik-Sicherheitsschlösser OneSystem
Stahl verchromt, mit Ausschnitt für Riegel und Falle
Anschlusskabel effeff
5-polig, für OneSystem® Sicherheitsschlösser mit einseitig angeschlagenem Winkelstecker
IO-Modul effeff N5950 OneSystem
Das OneSystem IO-Modul ist zur digitalen Verbindung von OneSytem Schlössern mit Hi-O Technology geeignet. Das OneSystem IO-Modul dient dabei als Verbindung zu konventionellen Geräten, z.B. Zutrittskontrolle, bauseitige Schleusensteuerungen oder Überwachungssteuerungen. Es stellt dazu potentialbehaftete Eingänge zur externen Steuerung und potentialfreie Relaisausgänge zur Abfrage der Funktionszustände der Schlösser für übergeordnete Systeme zur Verfügung.
Folgende Einstellungen und Meldungen sind je nach Schloss-Modell möglich (entsprechende Funktionen in Klammern)
Relaisausgänge: (Außendrücker), Innendrücker, Zylinder betätigt, (Drückerkupplung aktiv), Entriegelt, Verriegelt, Tür auf/zu, Alarm/Störung
Eingänge: (externe Freigabe), Externer Türkontakt, (Zentralverriegelung)
Einstellungen: Zeitmodus: Entriegelungszeit 2 - 28 Sek., Toggle Funktion, Direktmodus
