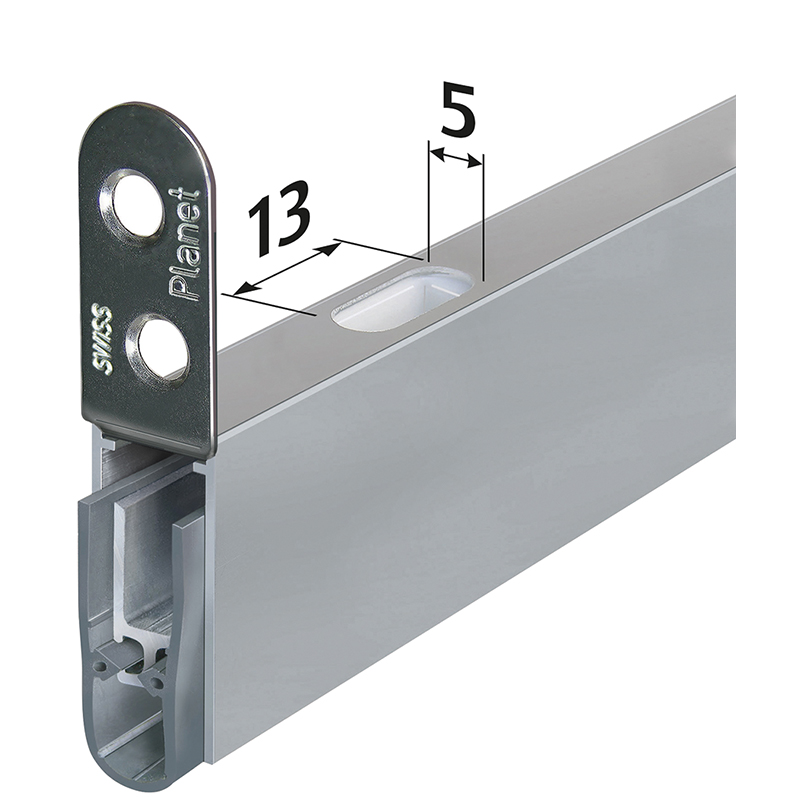

Seuil automatique PLANET HS RD / 48 dB + TR125, étanche à la fumée, avec alésage 5 x 13 mm pour verrou à entailler à bascule, distance au canon 30 mm, tible des deux côtés

12.530.23-34

12.530.

joint de porte à abaissement automatique pour le battant fixe des portes insonorisées et étanches à la fumée à 2 vantaux, déclenchement côté paumelles avec compensation automatique en cas de sol incliné, abaissement parallèle, à encastrer à fleur ou plus bas avec protection de la lèvre, hauteur du joint jusqu'à 22 mm, lèvre en silicone, valeur d'isolation acoustique 48 dB pour une distance au sol de 7 mm, avec kit de montage pour montage latéral

Pour les accessoires et des pièces de rechange, voir 12.530.91-96
Pour les verrous à entailler à bascule Planet, voir 15.614.
Pour les fraises à rainurer Planet, voir 88.651.
Pour les clés Inbus, voir 95.662.00
Autres distances au canon disponibles en usine.

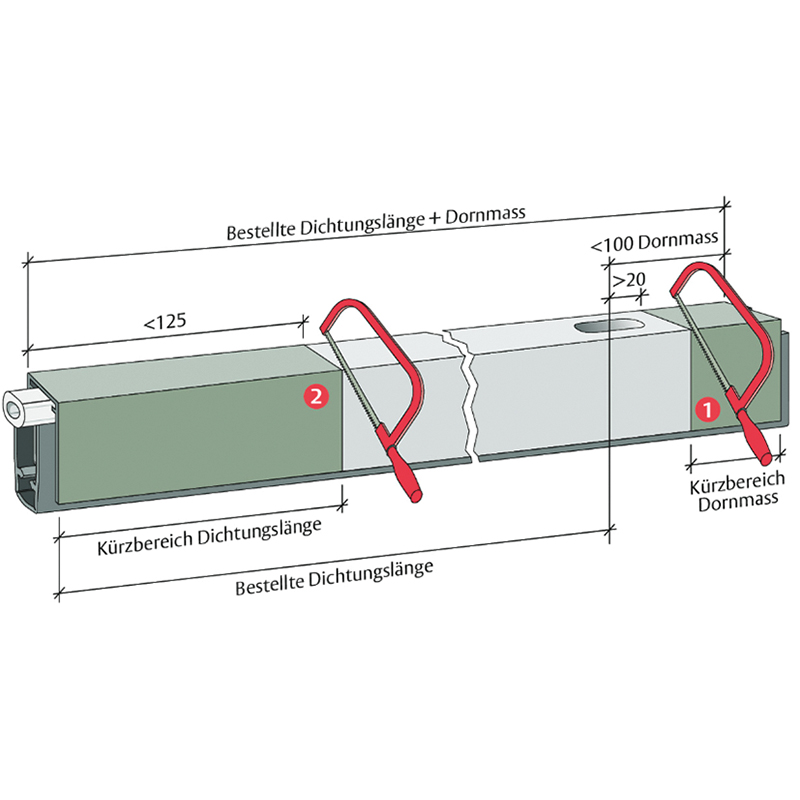

Corriger l'ordre de raccourcissement: 1. tout d'abord l'écartement raccourcir (max. 10 mm possible), 2. puis le sceau raccourcir (voir tableau)

Marque: Planet
Type de produit: Joint à abaissement
Fonction: Anti-fumée
Largeur de rainure: 13,1 mm
Profondeur de rainure: 30,5 - 40 mm
Course max.: 22 mm
Valeur phonique: 48 dB
Type de montage: sur le côté
Type de porte: Porte en bois, porte en métal
Matériau: Aluminium
Modèle: HS

Downloads

Information

Instructions de montage

17 Ausführungen
12.530.23 Stück	30	365	10 / 100	13,1	30,5 - 40	13 x 30	22	48	seitlich	Holztüre, Metalltüre	Aluminium	HS
12.530.24 Stück	30	490	10 / 125	13,1	30,5 - 40	13 x 30	22	48	seitlich	Holztüre, Metalltüre	Aluminium	HS
12.530.25 Stück	30	615	10 / 125	13,1	30,5 - 40	13 x 30	22	48	seitlich	Holztüre, Metalltüre	Aluminium	HS
12.530.27 Stück	30	740	10 / 125	13,1	30,5 - 40	13 x 30	22	48	seitlich	Holztüre, Metalltüre	Aluminium	HS
12.530.28 Stück	30	865	10 / 125	13,1	30,5 - 40	13 x 30	22	48	seitlich	Holztüre, Metalltüre	Aluminium	HS
12.530.29 Stück	30	990	10 / 125	13,1	30,5 - 40	13 x 30	22	48	seitlich	Holztüre, Metalltüre	Aluminium	HS
12.530.30 Stück	30	1115	10 / 125	13,1	30,5 - 40	13 x 30	22	48	seitlich	Holztüre, Metalltüre	Aluminium	HS
12.530.32 Stück	30	1240	10 / 125	13,1	30,5 - 40	13 x 30	22	48	seitlich	Holztüre, Metalltüre	Aluminium	HS
12.530.33 Stück	30	1365	10 / 125	13,1	30,5 - 40	13 x 30	22	48	seitlich	Holztüre, Metalltüre	Aluminium	HS
12.530.34 Stück	30	1490	10 / 125	13,1	30,5 - 40	13 x 30	22	48	seitlich	Holztüre, Metalltüre	Aluminium	HS
12.530.35 Stück	100	435	80 / 100	13,1	30,5 - 40	13 x 30	22	48	seitlich	Holztüre, Metalltüre	Aluminium	HS
12.530.36 Stück	100	560	80 / 125	13,1	30,5 - 40	13 x 30	22	48	seitlich	Holztüre, Metalltüre	Aluminium	HS
12.530.37 Stück	100	685	80 / 125	13,1	30,5 - 40	13 x 30	22	48	seitlich	Holztüre, Metalltüre	Aluminium	HS
12.530.38 Stück	100	810	80 / 125	13,1	30,5 - 40	13 x 30	22	48	seitlich	Holztüre, Metalltüre	Aluminium	HS
12.530.39 Stück	100	935	80 / 125	13,1	30,5 - 40	13 x 30	22	48	seitlich	Holztüre, Metalltüre	Aluminium	HS
12.530.40 Stück	100	1060	80 / 125	13,1	30,5 - 40	13 x 30	22	48	seitlich	Holztüre, Metalltüre	Aluminium	HS
12.530.41 Stück	100	1185	80 / 125	13,1	30,5 - 40	13 x 30	22	48	seitlich	Holztüre, Metalltüre	Aluminium	HS
