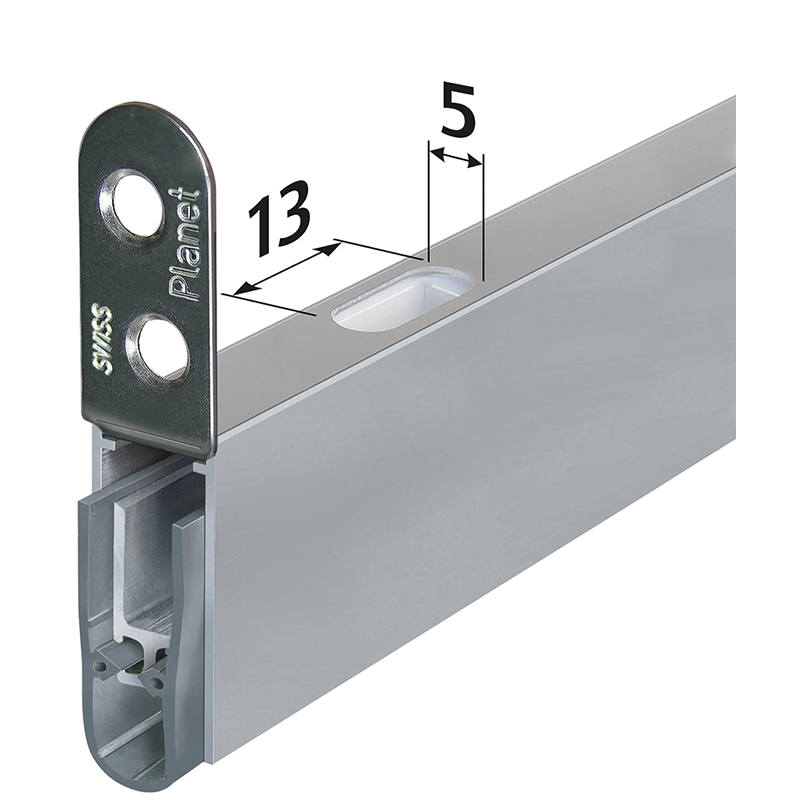

Türabsenkdichtung PLANET HS FH + RD / 48 dB + TR125, feuerhemmend und rauchdicht, mit Bohrung 5 x 13 mm für Kantenriegel, Dornmass 30 mm, beidseitig kürzbar

12.530.73-84

12.530.

automatische Türabsenkdichtung für den Standflügel bei 2-flügligen Schall- Rauch- und Brandschutztüren, bandseitige Auslösung mit automatischem Ausgleich bei schiefem Boden, Parallelabsenkung, zum Einnuten bündig oder tiefer mit Lippenschutz, Dichtungshöhe bis 22 mm, Lippe aus Silikon, Schalldämmwert 48 dB bei Bodenabstand von 7 mm, mit Montageset für seitliche Montage

Zubehör und Ersatzteile siehe 12.530.91-96
Kantenriegel Planet siehe 15.614.
Nutfräser Planet siehe 88.651.
Inbusschlüssel Planet siehe 95.662.00
Ab Werk auch in anderen Dornmassen erhältlich.

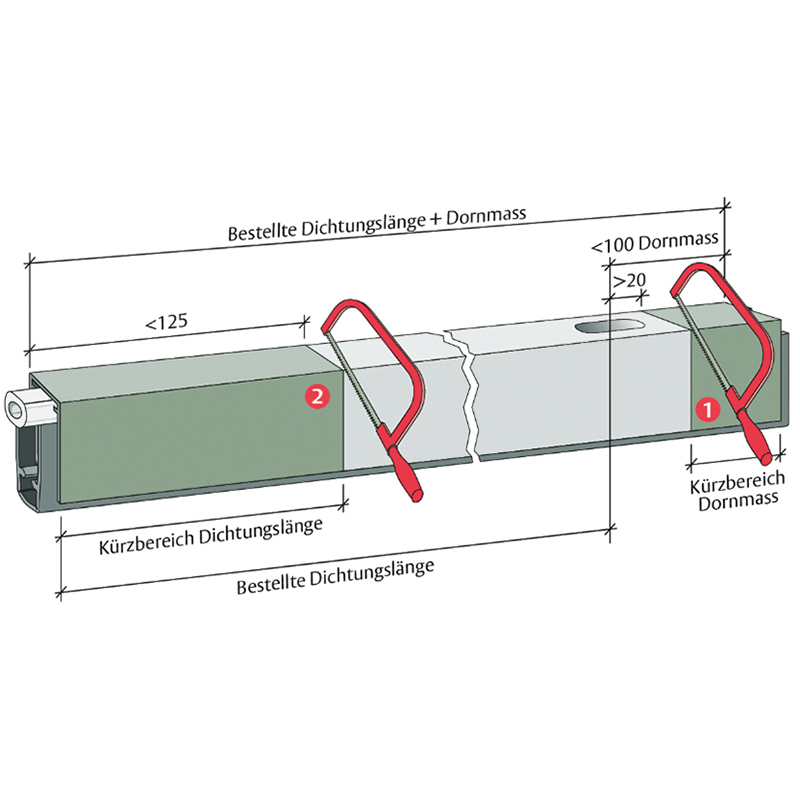

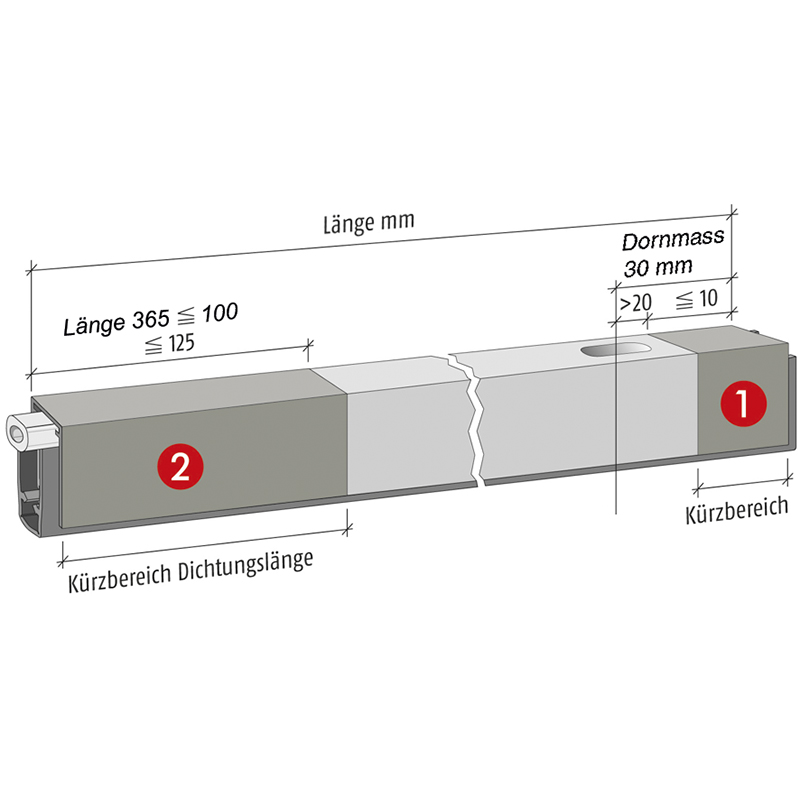

Richtige Reihenfolge beim Kürzen: 1. zuerst das Dornmass kürzen (max. 10 mm möglich), 2. anschliessend die Dichtungslänge kürzen (siehe Tabelle)

Marke: Planet
Produktart: Absenkdichtung
Funktionsbereich: Brandschutz, Rauchschutz
Nutbreite: 13,1 mm
Nuttiefe: 30,5 - 40 mm
Hub max.: 22 mm
Schalldämmwert: 48 dB
Montageart: seitlich
Türart: Holztüre, Metalltüre
Material: Aluminium
Modell: HS

Downloads

Information

Montageanleitung

17 Ausführungen
12.530.73 Stück	30	365	10 / 100	13,1	30,5 - 40	13 x 30	22	48	seitlich	Holztüre, Metalltüre	Aluminium	HS
12.530.74 Stück	30	490	10 / 125	13,1	30,5 - 40	13 x 30	22	48	seitlich	Holztüre, Metalltüre	Aluminium	HS
12.530.75 Stück	30	615	10 / 125	13,1	30,5 - 40	13 x 30	22	48	seitlich	Holztüre, Metalltüre	Aluminium	HS
12.530.77 Stück	30	740	10 / 125	13,1	30,5 - 40	13 x 30	22	48	seitlich	Holztüre, Metalltüre	Aluminium	HS
12.530.78 Stück	30	865	10 / 125	13,1	30,5 - 40	13 x 30	22	48	seitlich	Holztüre, Metalltüre	Aluminium	HS
12.530.79 Stück	30	990	10 / 125	13,1	30,5 - 40	13 x 30	22	48	seitlich	Holztüre, Metalltüre	Aluminium	HS
12.530.80 Stück	30	1115	10 / 125	13,1	30,5 - 40	13 x 30	22	48	seitlich	Holztüre, Metalltüre	Aluminium	HS
12.530.82 Stück	30	1240	10 / 125	13,1	30,5 - 40	13 x 30	22	48	seitlich	Holztüre, Metalltüre	Aluminium	HS
12.530.83 Stück	30	1365	10 / 125	13,1	30,5 - 40	13 x 30	22	48	seitlich	Holztüre, Metalltüre	Aluminium	HS
12.530.84 Stück	30	1490	10 / 125	13,1	30,5 - 40	13 x 30	22	48	seitlich	Holztüre, Metalltüre	Aluminium	HS
12.530.85 Stück	100	435	80 / 100	13,1	30,5 - 40	13 x 30	22	48	seitlich	Holztüre, Metalltüre	Aluminium	HS
12.530.86 Stück	100	560	80 / 125	13,1	30,5 - 40	13 x 30	22	48	seitlich	Holztüre, Metalltüre	Aluminium	HS
12.530.87 Stück	100	685	80 / 125	13,1	30,5 - 40	13 x 30	22	48	seitlich	Holztüre, Metalltüre	Aluminium	HS
12.530.88 Stück	100	810	80 / 125	13,1	30,5 - 40	13 x 30	22	48	seitlich	Holztüre, Metalltüre	Aluminium	HS
12.530.89 Stück	100	935	80 / 125	13,1	30,5 - 40	13 x 30	22	48	seitlich	Holztüre, Metalltüre	Aluminium	HS
12.530.90 Stück	100	1060	80 / 125	13,1	30,5 - 40	13 x 30	22	48	seitlich	Holztüre, Metalltüre	Aluminium	HS
12.530.99 Stück	100	1185	80 / 125	13,1	30,5 - 40	13 x 30	22	48	seitlich	Holztüre, Metalltüre	Aluminium	HS
