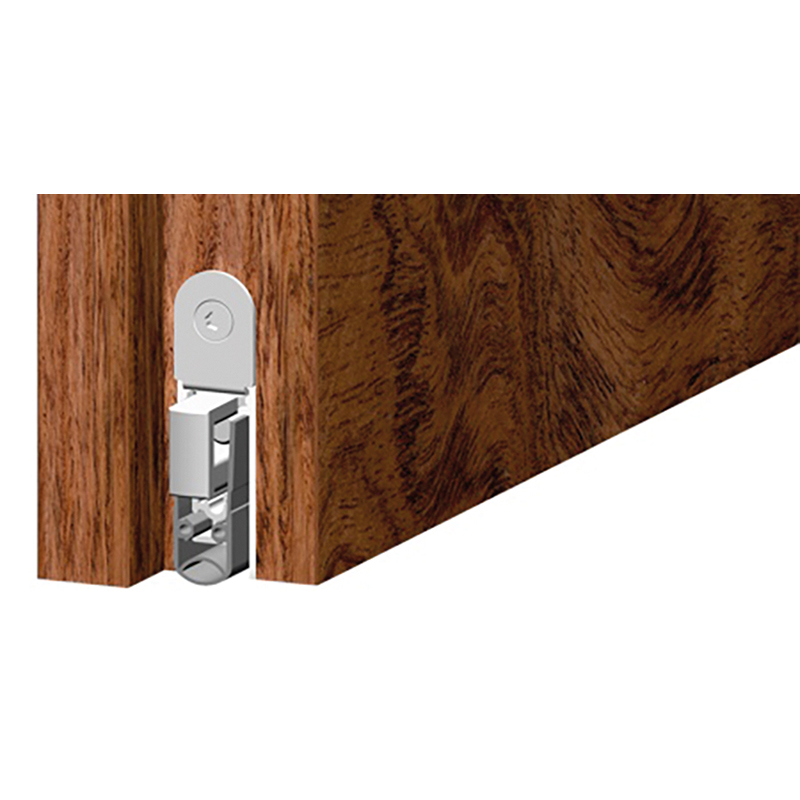

Türabsenkdichtung CARDATEC D1 standard, für einflüglige Türen

12.480.03-14

12.480.

zum Einnuten für Nutmass 13 x 30 mm, bandseitig, parallel auslösend, selbstverlöschendes Silikon-Dichtprofil, bis 51 dB Schalldämmwert, gemäss Prüfbericht Nr. 13-002383, Anschlag mit stirnseitigen Befestigungswinkeln aus Edelstahl, zum Abdichten von Boden-Luftspalten bis 20 mm, mit herausnehmbaren Gleitauslöser, werkzeuglos verstellbar

Beim Einsatz des Türkantriegels ist die Türabsenkdichtung D1 auf Fixmass und vorgerichtet für den Türkantriegel zu bestellen.
Fixlänge 235 - 2000 mm auf Anfrage ab Werk.

Marke: Cardatec
Produktart: Absenkdichtung
Funktionsbereich: Brandschutz, Rauchschutz
Nutbreite: 13 mm
Nuttiefe: 30 mm

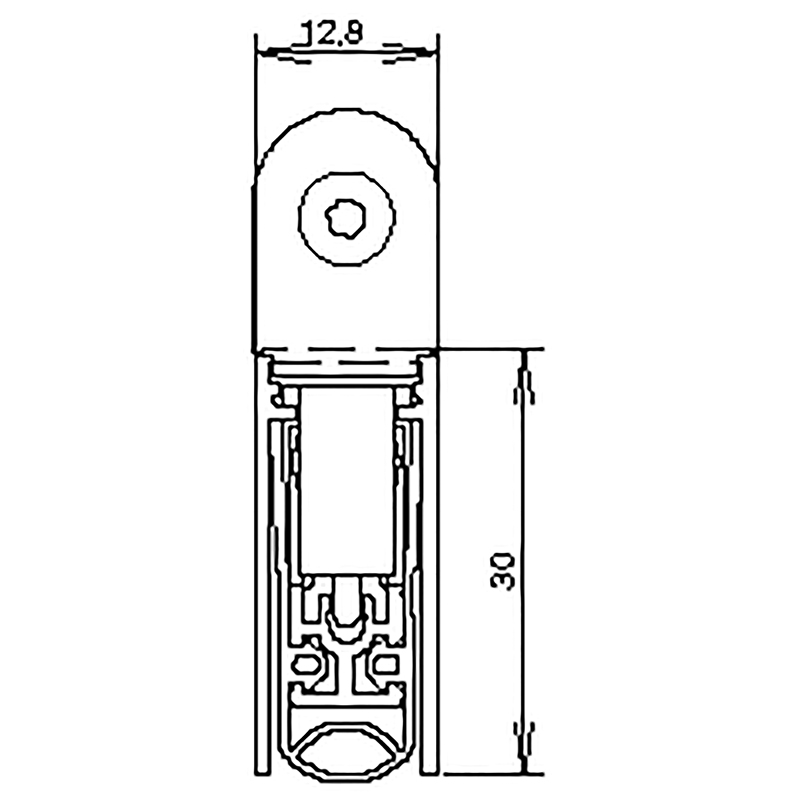

Profil: 12,8 x 30 mm
Hub max.: 20 mm
Schalldämmwert: 50 dB
Modell: D1

Downloads

Information

Montageanleitung

Film kürzen der Dichtung

10 Ausführungen
12.480.03 Stück	320	85	13	30	12,8 x 30	20	50	D1	04.0010.0320
12.480.04 Stück	460	140	13	30	12,8 x 30	20	50	D1	04.0010.0460
12.480.05 Stück	585	125	13	30	12,8 x 30	20	50	D1	04.0010.0585
12.480.07 Stück	710	125	13	30	12,8 x 30	20	50	D1	04.0010.0710
12.480.08 Stück	835	200	13	30	12,8 x 30	20	50	D1	04.0010.0835
12.480.09 Stück	960	200	13	30	12,8 x 30	20	50	D1	04.0010.0960
12.480.10 Stück	1085	200	13	30	12,8 x 30	20	50	D1	04.0010.1085
12.480.12 Stück	1210	200	13	30	12,8 x 30	20	50	D1	04.0010.1210
12.480.13 Stück	1335	200	13	30	12,8 x 30	20	50	D1	04.0010.1335
12.480.14 Stück	1460	200	13	30	12,8 x 30	20	50	D1	04.0010.1460

Treibriegeladapter CARDATEC D1

Aluminium, zum Einnuten für Nutmass 13 x 30 mm, passend für Treibriegelstange 8 mm, für den Standflügel zweiflügliger Türen in Verbindung mit Cardatec D1 Türabsenkdichtung, geeignet für Rauch und Brandschutztüren, Hub selbsteinstellend durch integrierte Feder

Zum Produkt

Türkantriegel CARDATEC D1

Edelstahl, Rundstulp, für unten oder oben, mit stufenloser Höhenverstellung, passend zur D1 Türabsenkdichtung, Funktionssicherheit bei optimaler Dichtigkeit, passend zu Bodenschliessmulde, Riegel-Ø 8 mm

Zum Produkt
