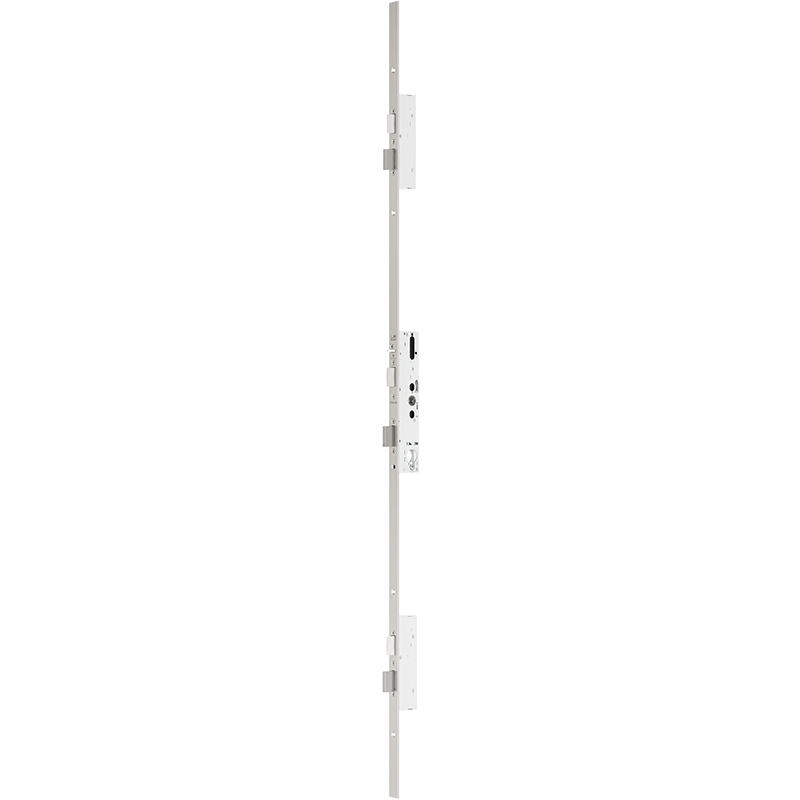

Panik-Mehrpunktverriegelung MSL 24544PE-SV-ZF-TF, mFlipLock standard, 2-flüglig

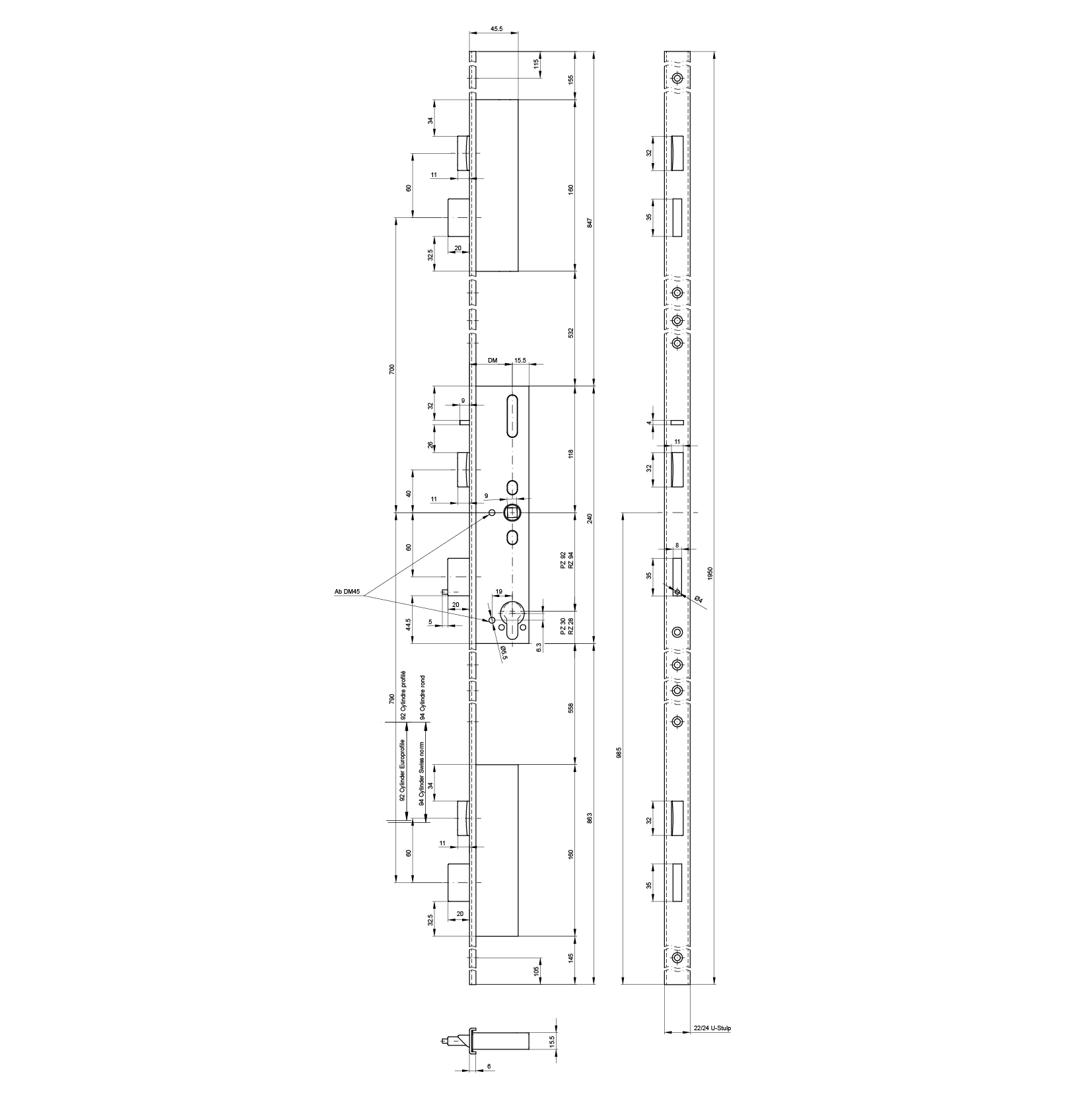

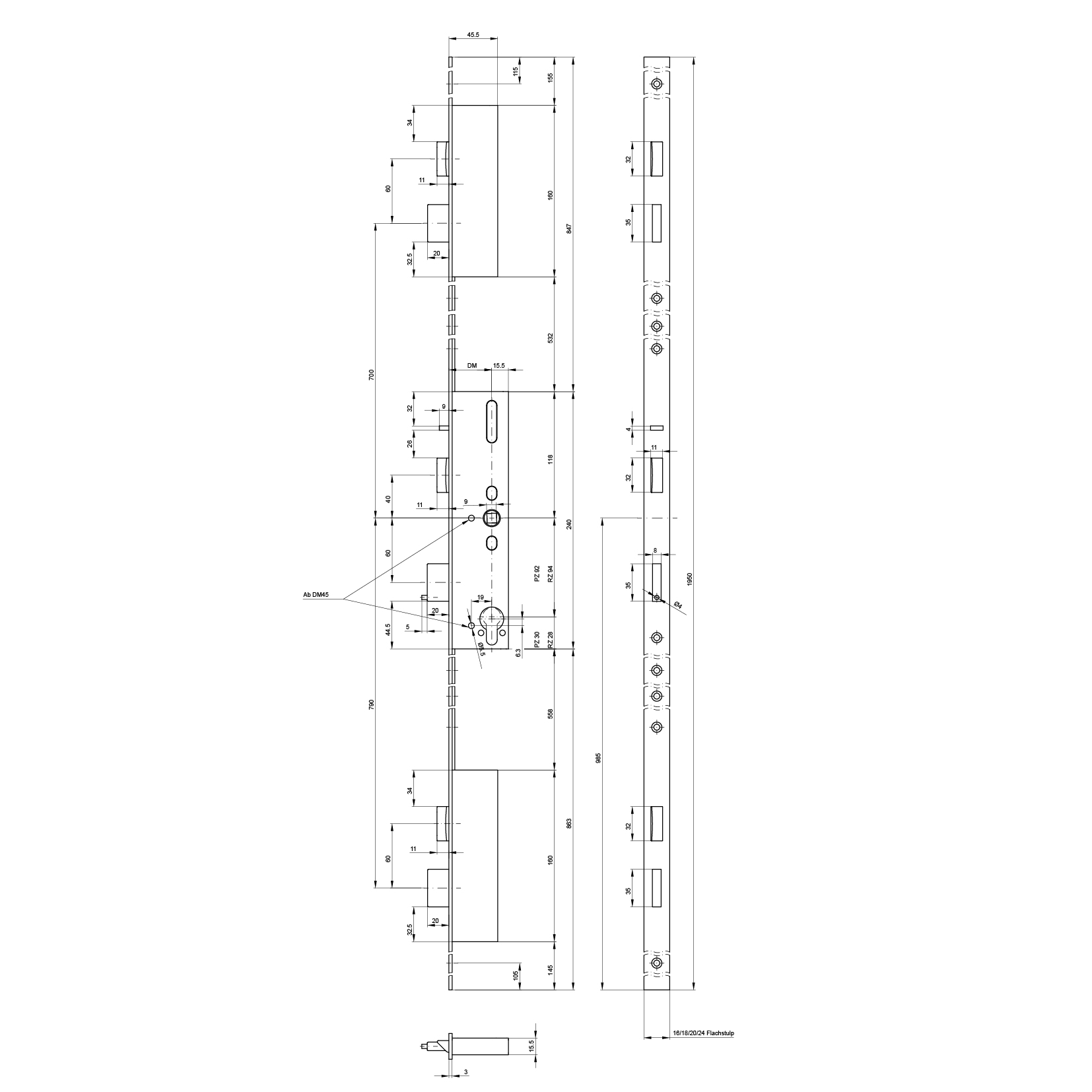

17.708. / 17.709., Abbildung = DIN links
Panik-Mehrpunktverriegelung MSL 24544PE-SV-ZF-TF, mFlipLock standard, 2-flüglig
17.708.
Diese Mehrpunktverriegelungen haben eine mechanisch zuschaltbare Tagesfunktion (Schlüsseldrehung in offenem Zustand in Schliessrichtung bis zum Anschlag). Die Türe ist dadurch beidseitig begehbar, da die Kippfalle weich ist und analog einer Rollfalle funktioniert. Bei ausgeschalteter Tagesfunktion, (Schlüsseldrehung in offenem Zustand in Öffnungsrichtung), verriegelt das Schloss beim Schliessen der Türe automatisch (Selbstverriegelung). Das Verlassen bei verriegelter Türe, ist über den Innendrücker, eine Panikstange oder eine Pushbar jederzeit möglich. Diese ziehen die 3 Langriegel zurück und gleichzeitig werden die 3 Kippfallen weich (Anti-Panikfunktion). Von aussen ist ein Knauf oder eine Griffstange montiert. Die Türe lässt sich mit dem Schlüssel über den Wechsel von aussen öffnen. Nur erhältlich in Kombination mit einer Standflügelverriegelung. Diese ermöglicht immer ein Öffnen, auch bei verriegeltem Schloss des Gehflügels (Panikfunktion) mittels Panikgarnitur oder Pushbar. Selbstverriegelnd beim Schliessen der Türe durch Schaltschlossauslösung.
Ausführung:
Panikfunktion E, 2-flüglig, selbstverriegelnd, Tagesfunktion, Stulphöhe 1950 mm
Anwendungsgebiet:
- Zweiflügelige Vollpaniktüren
- Sicherheits-, Fluchtweg- und Feuerschutztüren im Industriebereich und öffentliche Gebäude, auch in Kombination mit elektronischen Beschlägen wie einer Pushbar
Normen:
- Zulassung nach SN EN 179
- Zulassung nach EN 1125
- Einbruchhemmend bis Klasse RC3 in geeigneten Türsystemen erreichbar
Hinweis:
- Geeignet für Drehknopf- und Freilaufzylinder
- Externe Riegelschaltkontakte nicht zugelassen
- Panik-Standflügelverriegelung siehe 17.278.
- Schliessblech siehe 17.279.
- Zubehör für Untenverriegelung siehe 17.223.07-35
- Zubehör für Obenverriegelung siehe 17.223.57-88
- Andere Ausführungen auf Anfrage.
- Marke
- MSL
- Produktart
- Panik-Mehrpunkteverriegelung
- Panikfunktion
- E
- Nuss
- 9
- Stulplänge
- 1950 mm
- Anzahl Flügel
- 2-flüglig
- Fluchtwegnorm
- SN EN 179 / 1125
- Verriegelung
- Selbstverriegelung (SV)
- Brandschutznorm
- ungeprüft
- Widerstandsklasse
- ES2 / RC3
- Bedienung
- Schlüsselbedient
- Tages- oder Nachtfunktion
- Tagesfunktion
- Touren
- 1-tourig
- Riegelvorschub
- 20 mm
- Material
- Edelstahl, Stahl
- Oberfläche Stulp
- Edelstahl matt
- System
- mFlipLock standard
- Funktion
- mechanisch
Gâche plate supplémentaire MSL BV-24421.Z3243 Variflex pour XL mFlipLock
Inox mat, arrondi, avec pièce de rechange, réglable de -1 à 3 mm, avec découpe pour verrou et bec-de-cane, préparé pour le contact de commutation de boulon 1886, utilisable universel DIN à droite et DIN à gauche, sans vis
Gâche à entailler supplémentaire MSL BV-24421.Z3541 ProfiFlex pour XL mFlipLock
Inox mat, carré, avec pièce de rechange, réglable de -1 à 2 mm, avec découpe pour verrou et bec-de-cane, sans vis
Gâche plate supplémentaire MSL BV-24421.Z6333 VariFlex, pour XL mFlipLock
Inox mat, carré, avec pièce de rechange, avec découpe pour verrou et bec-de-cane, sans vis
Gâche plate supplémentaire MSL BV-24421.Z3733 VariFlex, pour XL mFlipLock
inox brossé mat, carrée, réglable de -0 à +3 mm, avec pièce d'échange ATS, préparée pour contact de verrou 1886, sans vis
Gâche plate supplémentaire MSL BV-24421.Z6233 VariFlex, pour XL mFlipLock
inox brossé mat, carrée, réglable de -0 à +3 mm, avec pièce d'échange ATS, préparée pour contact de verrou 1886, sans vis
Rallonge de têtière MSL XL-24421 FlipLock
Inox mat, carrée, pour accrocher les serrures FlipLock, comme point d'arrêt supplémentaire pour portes hors normes, avancement du pêne dormant un tour, 20 mm
Panik-Standflügelverriegelung MSL 24413-M-TF / 24413-H-TF, Tagesfunktion, Edelstahl matt
Gegenkasten zu FlipLock ZF (zweifüglig), Nuss 1-teilig,
für automatische Standflügelverriegelung bei 2-flügligen Notausgangstüren,
mit Stangenanschluss M6 für Oben- und Untenverriegelung,
ohne Zubehör
Öffnen: immer möglich, auch bei verriegeltem Schloss des Gehflügels (Panikfunktion), mit Drücker, Panikgarnitur oder eBar, Drücker nach unten drücken = Gestänge wird entriegelt und vom Schaltschloss festgehalten
Schliessen: automatisch, beim Schliessen der Türe, durch Schaltschloss-Auslösung
Tagesfunktion einschalten: Türe öffnen (Standflügel), von Hand den gefederten Riegelschieber bis an den Anschlag zurückdrücken und Halten, TF-Hebel auf Gegenseite umlegen und festhalten, dann den Riegelschieber loslassen
Tagesfunktion ausschalten: Türe öffnen (Gehflügel), Riegelschieber (Standflügel) bis an den Anschlag zurückdrücken und halten, Drücker ganz nach unten bewegen, danach geht der TF-Hebel in die Grundstellung zurück, die Stangen fahren aus
Set de têtière plate MSL 24413.M-STF-V pour gâche encloisonnée, mFlipLock
inox mat, règlable
Set de têtière platte carrée pour métal, se consomble de:
Gâche centrale et gâche vers le haut et gâche vers le bas
Set de têtière à talon MSL 24413.M-STL-V, pour gâche encloisonnée, mFlipLock
inox mat, règlable
Set de têtière à talon carrée pour métal, se consomble de:
Gâche centrale et gâche vers le haut et gâche vers le bas
Set de têtière à talon MSL 24413.H-STL-V, pour gâche encloisonnée, mFlipLock
inox mat, règlable
Set de têtière à talon arrondi pour bois, se consomble de:
Gâche centrale et gâche vers le haut et gâche vers le bas
Set de têtière à fraiser MSL 24413.H-STE-V, pour gâche encloisonnée, mFlipLock
inox mat, règlable
Set de têtière à fraiser pour bois, se consomble de:
Gâche centrale et gâche vers le haut et gâche vers le bas
Panik-Vierkantstift MSL 5961
Stahl verzinkt, zu Panik-Einsteckschloss und Panik-Mehrpunkteverriegelung
