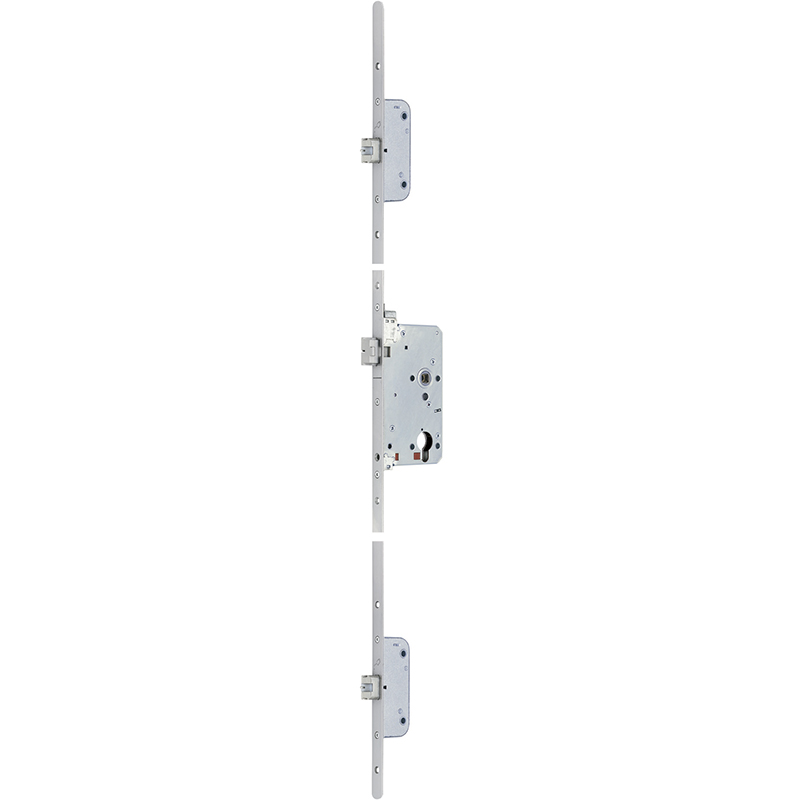

Panik-Mehrpunktverriegelung G-U-Secury-Automatic 2166 GFF, mit gesicherter Fallenfeststellung, mit Rundstulp 20 x 1777,5 mm Edelstahl matt

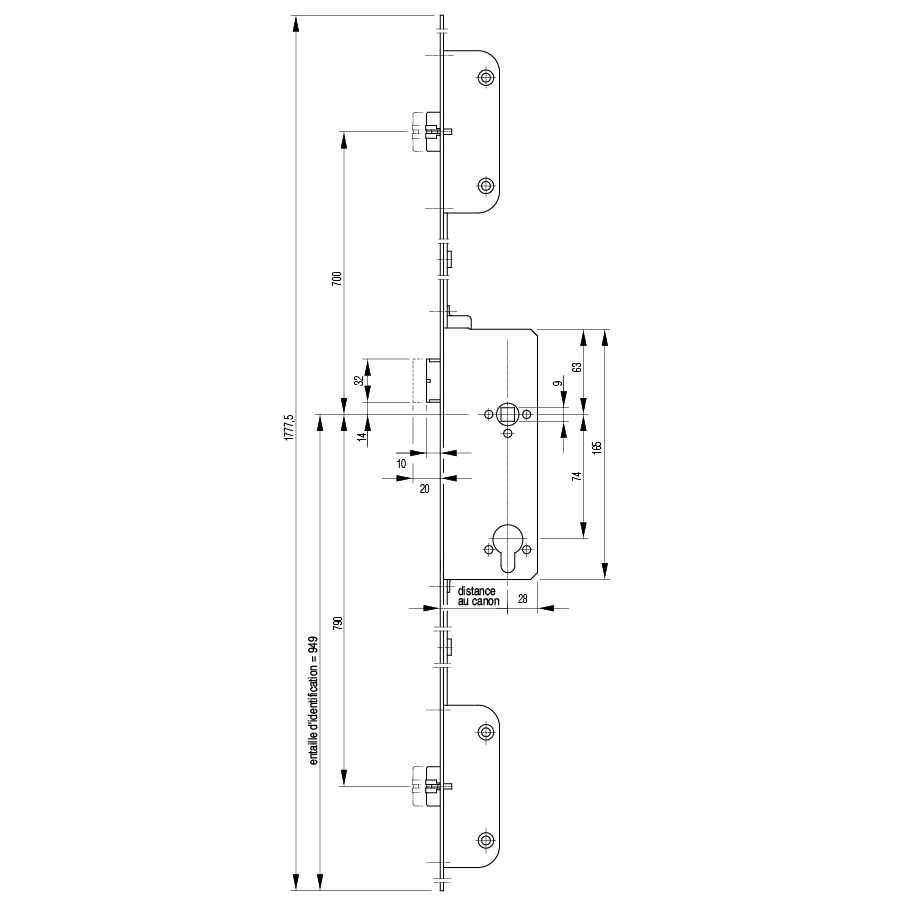

17.036.01-02, Abbildung = DIN links
Panik-Mehrpunktverriegelung G-U-Secury-Automatic 2166 GFF, mit gesicherter Fallenfeststellung, mit Rundstulp 20 x 1777,5 mm Edelstahl matt
17.036.
für 1-flüglige Notausgangstüren
geprüft nach DIN EN 179 / 1125, Elementgeprüft nach ENV 1627 WK 2 und WK 3
Dornmass 65 mm
3-Punktverriegelung durch Automatic-Fallenriegel, Riegelvorschub 20 mm, mit Wechselfunktion, Nuss 9 mm 1-teilig
Mitte Nuss bis Oberkante Schlosskasten 63 mm
Drückerhöhe 949 mm, gesicherte Fallenfeststellung über den Zylinderein- und ausschaltbar, dadurch kann eine Tagesfreischaltung realisiert werden, nachrüstbar, vorgerichtet für A-Öffner, ohne A-Öffner
- A-Öffner siehe 14.218.00
- Funktionsbeschrieb siehe Seite 17.07
- Position 2 Schliessbleche:
- Winkelschliessblech siehe 17.070.01
- Lappenschliessbleche siehe 17.070.11-12
- Winkelschliessbleche siehe 17.070.21 oder 17.070.22
- Lappenschliessblech siehe 17.070.25
- Einfräs-Schliessplatte siehe 17.070.27
- Einfrässchliessblech siehe 14.270.41
- Zusatz-Einfrässchliessblech siehe 14.270.55
- Schliessplatte siehe 14.270.56
- Einfräs-Schliessleisten siehe 14.273.21-22
- Pro Mehrpunktverriegelung werden immer 3 Schliessbleche benötigt.
- Ausführung mit PZ-Ausschnitt ab Werk.
- Marke
- G-U
- Produktart
- Panik-Mehrpunkteverriegelung
- Ausschnitt
- Rundzylinder mit Wechsel
- Dornmass
- 65 mm
- Nuss
- 9
- Stulpbreite
- 20 mm
- Stulpart
- Rund
- Panikfunktion
- E
- Stulplänge
- 1777.5 mm
- Stulpstärke
- 3 mm
- Anzahl Flügel
- 1-flüglig
- Fluchtwegnorm
- SN EN 179 / 1125
- Verriegelung
- Manuell
- Brandschutznorm
- geprüft
- Widerstandsklasse
- ES2 / RC3
- Türart
- Holz
- Tages- oder Nachtfunktion
- Tagesfunktion
- Touren
- 1-tourig
- Riegelvorschub
- 20 mm
- Material
- Edelstahl, Stahl
- Fabriknummer
- 2166
- System
- Secury 21
- Funktion
- mechanisch
Downloads
A-Öffner mit Anschlusskabel 6 m, zu Mehrpunktverriegelung G-U-Secury Automatic
mit Adapter und Schrauben, Nennspannung 12 V AC oder 12-24 V DC stabilisiert, Stromaufnahme max. 1 A, Schutzart IP 40, Hubkraft max. 70 N, beim Öffnungsvorgang zieht der Motor die Automatik-Fallenriegel zurück und quittiert dies mit zwei Signaltönen, dies zeigt dem Bediener an, dass die Fallen nun komplett zurückgezogen sind und die Türe begehbar ist, der Signalton kann optional abgeschaltet werden,
mit Montage- und Bedienungsanleitung
