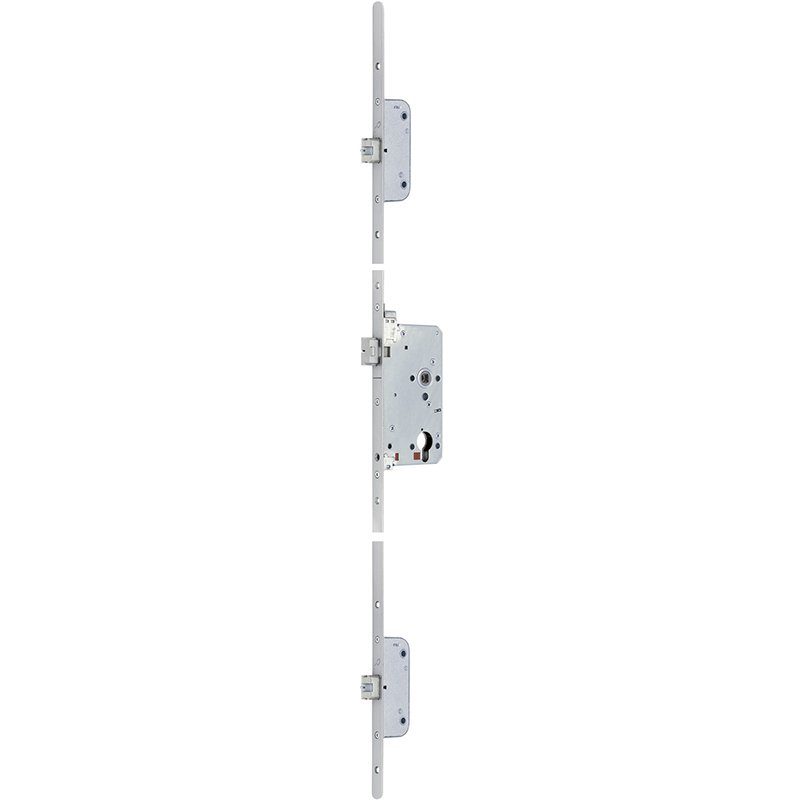

Panik-Mehrpunktverriegelung G-U-Secury-Automatic 2116 / 2110 mit Rundstulp 20 x 1777,5 mm Edelstahl matt
17.026.01-16 Abbildung = DIN links
Panik-Mehrpunktverriegelung G-U-Secury-Automatic 2116 / 2110 mit Rundstulp 20 x 1777,5 mm Edelstahl matt
17.026.
für 1-flüglige Notausgangstüren
geprüft nach DIN EN 179 / 1125, elementgeprüft nach ENV 1627 WK 2 und WK 3
Dornmass 65 mm
3-Punkteverriegelung durch Automatic-Fallenriegel, 1-tourig, Riegelvorschub 20 mm
Panikfunktion E mit Wechselfunktion, Nuss 9 mm 1-teilig
Panikfunktion B mit geteilter Nuss 9 mm 2-teilig
Mitte Nuss bis Oberkante Schlosskasten 63 mm
Drückerhöhe 949 mm, nachrüstbar, vorgerichtet für A-Öffner, ohne A-Öffner
- A-Öffner siehe 14.218.00

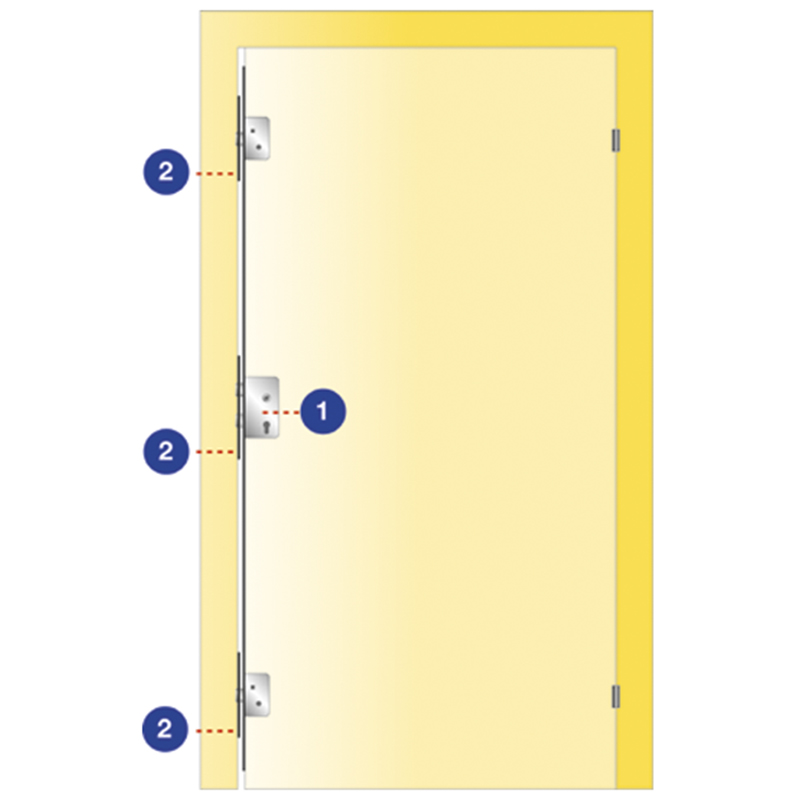

- Position 2 Schliessbleche:
- Winkelschliessblech siehe 17.070.01
- Lappenschliessbleche siehe 17.070.11-12
- Winkelschliessbleche siehe 17.070.21 oder 17.070.22
- Lappenschliessblech siehe 17.070.25
- Einfräs-Schliessplatte siehe 17.070.27
- Einfrässchliessblech siehe 14.270.41
- Zusatz-Einfrässchliessblech siehe 14.270.55
- Schliessplatte siehe 14.270.56
- Einfrässchliessleisten siehe 14.273.21-22
- Pro Mehrpunktverriegelung werden immer 3 Schliessbleche benötigt. Panik-Mehrpunktverriegelung mit Funktion B einwärts ab Werk.
- Marke
- G-U
- Produktart
- Panik-Mehrpunkteverriegelung
- Distanz
- 74 mm
- Distanz
- 72 mm
- Dornmass
- 65 mm
- Nuss
- 9
- Stulpbreite
- 20 mm
- Stulpart
- Rund
- Stulplänge
- 1777.5 mm
- Stulpstärke
- 3 mm
- Anzahl Flügel
- 1-flüglig
- Fluchtwegnorm
- SN EN 179 / 1125
- Verriegelung
- Manuell
- Brandschutznorm
- geprüft
- Türart
- Holz
- Touren
- 1-tourig
- Riegelvorschub
- 20 mm
- Material
- Edelstahl, Stahl
- System
- Secury 21
- Funktion
- mechanisch
Downloads
A-Öffner mit Anschlusskabel 6 m, zu Mehrpunktverriegelung G-U-Secury Automatic
mit Adapter und Schrauben, Nennspannung 12 V AC oder 12-24 V DC stabilisiert, Stromaufnahme max. 1 A, Schutzart IP 40, Hubkraft max. 70 N, beim Öffnungsvorgang zieht der Motor die Automatik-Fallenriegel zurück und quittiert dies mit zwei Signaltönen, dies zeigt dem Bediener an, dass die Fallen nun komplett zurückgezogen sind und die Türe begehbar ist, der Signalton kann optional abgeschaltet werden,
mit Montage- und Bedienungsanleitung
Einfrässchliessblech G-U-SECURY
Stahl verzinkt, mit Ausschnitt für Riegel und Falle, DIN rechts und DIN links verwendbar
Riegelschliessblech G-U-SECURY, zum Einfräsen
Stahl verzinkt, DIN rechts und DIN links verwendbar, mit Ausschnitt für Automatic-Fallenriegel und Massiv-Riegeln oben und unten,
nicht verstellbar
Riegelschliessblech G-U-SECURY, zum Einfräsen
Stahl verzinkt, DIN rechts und DIN links verwendbar, mit Ausschnitt für Automatic-Fallenriegel und Massiv-Riegeln oben und unten
Winkelschliessblech zu Panik-Einsteckschloss
Edelstahl matt, abgerundet, mit Ausschnitt für Riegel und Falle, universal DIN rechts und DIN links verwendbar, ohne Schrauben
Lappenschliessblech zu Panik-Einsteckschloss
Edelstahl matt, abgerundet, mit Ausschnitt für Riegel und Falle, ohne Schrauben
Winkelschliessblech zu Mehrpunktverriegelung GU-Secury
Edelstahl matt, abgerundet, mit Ausschnitt für Fallenriegel, universal DIN rechts und DIN links verwendbar, ohne Schrauben
Lappenschliessblech zu Mehrpunktverriegelung GU-Secury
Edelstahl matt, abgerundet, mit Ausschnitt für Fallenriegel, universal DIN rechts und DIN links verwendbar, ohne Schrauben
Schliessplatte verstellbar, zu Mehrpunktverriegelung GU-Secury
Stahl silberfarbig, zum Einfräsen, Andruck einstellbar ± 1 mm, mit Ausschnitt für Fallenriegel, universal DIN rechts und DIN links verwendbar, ohne Schrauben
