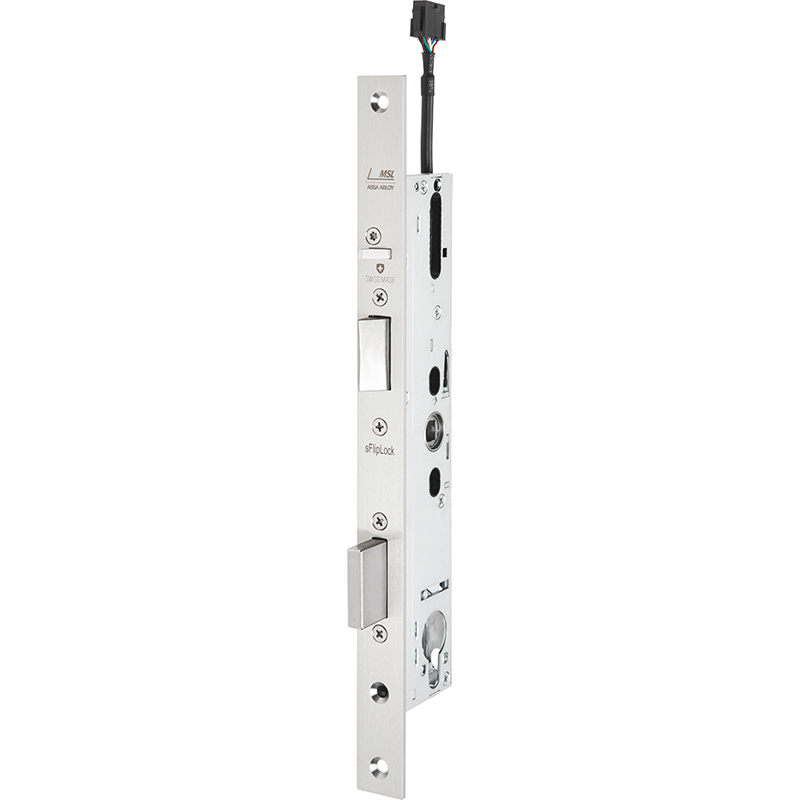

Panik-Einsteckschloss MSL 14574PE-SV-TF, sFlipLock check, 1-flüglig

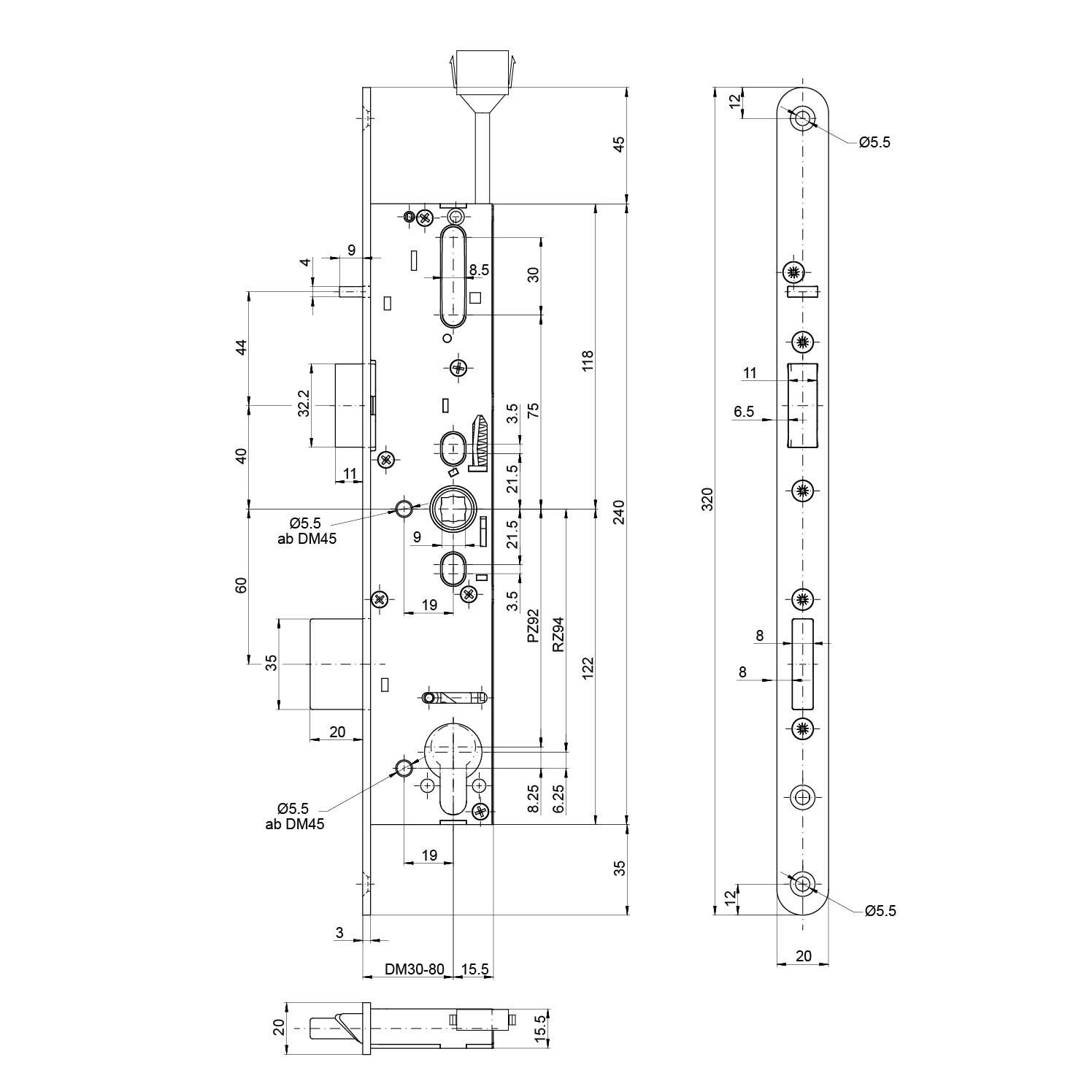

17.776.06-68, Abbildung = DIN Links

17.776.

Diese Einsteckschlösser sind mit Überwachungs-/ Rückmeldekontakten ausgestattet. (Überwachung Steuerfallenstatus, Türdrückerstatus, Riegelstatus und Zylinderstatus). Zudem ist es zusätzlich mit einer mechanisch zuschaltbaren Tagesfunktion ausgestattet. (Schlüsseldrehung in offenem Zustand in Schliessrichtung bis zum Anschlag). Die Türe ist dadurch beidseitig begehbar, da die Kippfalle weich ist und analog einer Rollfalle funktioniert. Bei ausgeschalteter Tagesfunktion, (Schlüsseldrehung in offenem Zustand in Öffnungsrichtung), verriegelt das Schloss beim Schliessen der Türe automatisch (Selbstverriegelung). Das Verlassen bei verriegelter Türe, ist über den Innendrücker, eine Panikstange oder eine Pushbar jederzeit möglich. Diese ziehen den Langriegel zurück und gleichzeitig wird die Kippfalle weich (Panikfunktion). Von aussen ist ein Knauf oder eine Griffstange montiert. Die Türe lässt sich mit dem Schlüssel über den Wechsel von aussen öffnen.

Ausführung:

Panikfunktion E mit Kontakten, 1-flüglig, selbstverriegelnd, Tagesfunktion, Stulphöhe 320 mm

Anwendungsgebiet:

- Für Zutrittskontrolle und Überwachung im Gebäudemanagement:
- Sicherheits-, Fluchtweg- und Feuerschutztüren im Objektbereich
- Hausinnenbereich in Kombination mit Zutrittskomponenten

Normen:

- Zulassung nach SN EN 179
- Zulassung nach EN 1125
- Einbruchhemmend bis Klasse RC2 in geeigneten Türsystemen erreichbar

Hinweis:

- Geeignet für Drehknopf- und Freilaufzylinder

- Nicht geeignet für externe Riegelkontakte

Schliessbleche siehe 14.168.
Schlossunterlage siehe 14.168.61+62
Anschlusskabel siehe 17.273.96-97
Andere Ausführungen auf Anfrage.

Marke: MSL
Produktart: Panik-Einsteckschloss
Distanz: 94 mm
Distanz: 92 mm
Nuss: 9
Stulpbreite: 20 mm
Stulpart: Rund
Panikfunktion: E
Stulplänge: 320 mm
Stulpstärke: 3 mm
Anzahl Flügel: 1-flüglig
Fluchtwegnorm: SN EN 179 / 1125
Verriegelung: Selbstverriegelung (SV)
Brandschutznorm: ungeprüft
Widerstandsklasse: ES1 / RC2
Türart: Holz
Bedienung: Schlüsselbedient
Tages- oder Nachtfunktion: Tagesfunktion
Überwachung: ja
Touren: 1-tourig
Riegelvorschub: 20 mm
Material: Edelstahl, Stahl
System: sFlipLock check
Funktion: mechanisch

Downloads

Information

Bedienungsanleitung

CAD

12 Ausführungen
17.776.06 Stück	Rundzylinder mit Wechsel	94	60	DIN rechts	9	20	Rund	E	320	3	1-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	ungeprüft	ES1 / RC2	Holz	Schlüsselbedient	Tagesfunktion	ja	1-tourig	20	Edelstahl, Stahl	14610651	sFlipLock check	mechanisch	DIN rechts
17.776.07 Stück	Rundzylinder mit Wechsel	94	70	DIN rechts	9	20	Rund	E	320	3	1-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	ungeprüft	ES1 / RC2	Holz	Schlüsselbedient	Tagesfunktion	ja	1-tourig	20	Edelstahl, Stahl	14610653	sFlipLock check	mechanisch	DIN rechts
17.776.08 Stück	Rundzylinder mit Wechsel	94	80	DIN rechts	9	20	Rund	E	320	3	1-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	ungeprüft	ES1 / RC2	Holz	Schlüsselbedient	Tagesfunktion	ja	1-tourig	20	Edelstahl, Stahl	14610655	sFlipLock check	mechanisch	DIN rechts
17.776.16 Stück	Rundzylinder mit Wechsel	94	60	DIN links	9	20	Rund	E	320	3	1-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	ungeprüft	ES1 / RC2	Holz	Schlüsselbedient	Tagesfunktion	ja	1-tourig	20	Edelstahl, Stahl	14610652	sFlipLock check	mechanisch	DIN links
17.776.17 Stück	Rundzylinder mit Wechsel	94	70	DIN links	9	20	Rund	E	320	3	1-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	ungeprüft	ES1 / RC2	Holz	Schlüsselbedient	Tagesfunktion	ja	1-tourig	20	Edelstahl, Stahl	14610654	sFlipLock check	mechanisch	DIN links
17.776.18 Stück	Rundzylinder mit Wechsel	94	80	DIN links	9	20	Rund	E	320	3	1-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	ungeprüft	ES1 / RC2	Holz	Schlüsselbedient	Tagesfunktion	ja	1-tourig	20	Edelstahl, Stahl	14610656	sFlipLock check	mechanisch	DIN links
17.776.56 Stück	Profilzylinder mit Wechsel	92	60	DIN rechts	9	20	Rund	E	320	3	1-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	ungeprüft	ES1 / RC2	Holz	Schlüsselbedient	Tagesfunktion	ja	1-tourig	20	Edelstahl, Stahl	14610671	sFlipLock check	mechanisch	DIN rechts
17.776.57 Stück	Profilzylinder mit Wechsel	92	70	DIN rechts	9	20	Rund	E	320	3	1-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	ungeprüft	ES1 / RC2	Holz	Schlüsselbedient	Tagesfunktion	ja	1-tourig	20	Edelstahl, Stahl	14610673	sFlipLock check	mechanisch	DIN rechts
17.776.58 Stück	Profilzylinder mit Wechsel	92	80	DIN rechts	9	20	Rund	E	320	3	1-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	ungeprüft	ES1 / RC2	Holz	Schlüsselbedient	Tagesfunktion	ja	1-tourig	20	Edelstahl, Stahl	14610675	sFlipLock check	mechanisch	DIN rechts
17.776.66 Stück	Profilzylinder mit Wechsel	92	60	DIN links	9	20	Rund	E	320	3	1-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	ungeprüft	ES1 / RC2	Holz	Schlüsselbedient	Tagesfunktion	ja	1-tourig	20	Edelstahl, Stahl	14610672	sFlipLock check	mechanisch	DIN links
17.776.67 Stück	Profilzylinder mit Wechsel	92	70	DIN links	9	20	Rund	E	320	3	1-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	ungeprüft	ES1 / RC2	Holz	Schlüsselbedient	Tagesfunktion	ja	1-tourig	20	Edelstahl, Stahl	14610674	sFlipLock check	mechanisch	DIN links
17.776.68 Stück	Profilzylinder mit Wechsel	92	80	DIN links	9	20	Rund	E	320	3	1-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	ungeprüft	ES1 / RC2	Holz	Schlüsselbedient	Tagesfunktion	ja	1-tourig	20	Edelstahl, Stahl	14610676	sFlipLock check	mechanisch	DIN links
