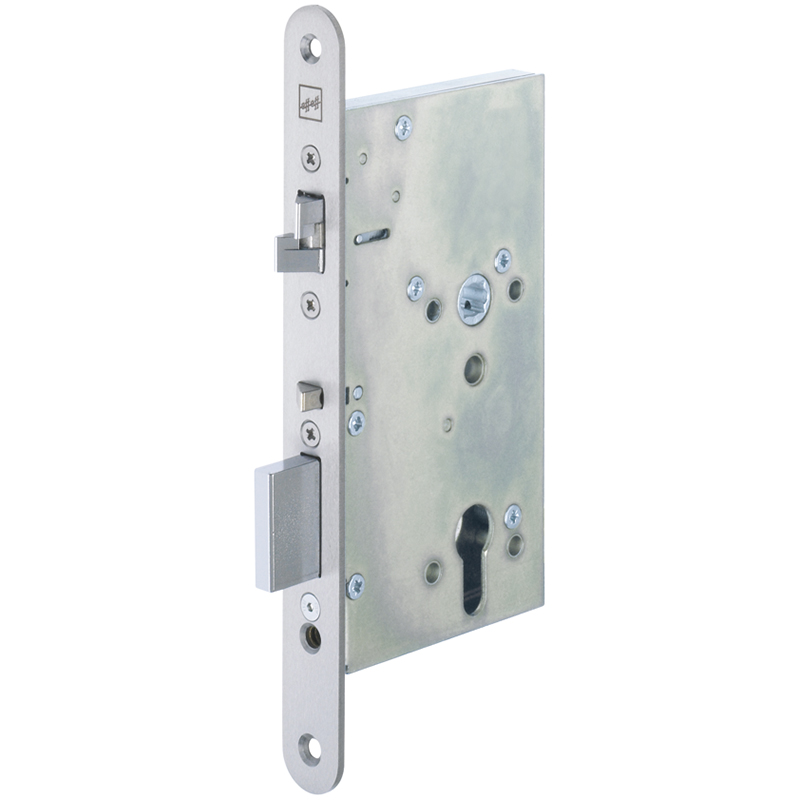

Serrure à mortaiser anti-panique effeff 409X, avec microrupteur, avec têtière ronde 20 x 235 mm inox mat
17.302.12-42 Figure = DIN à droite
Serrure à mortaiser anti-panique effeff 409X, avec microrupteur, avec têtière ronde 20 x 235 mm inox mat
17.302.
avec autoverrouillage, les contacts de surveillance intégrés permettent d'interroger des états essentiels de la serrure, pour portes d'issue de secours à 1 vantail, testée selon DIN EN 179 / DIN EN 1125, distance au canon 60 mm, avec loquet à blocage, commande de déroulement mécanique entre le loquet à blocage et le pêne de commande, verrou 1 tour, avance du verrou 20 mm, avec fonction de levier, fouillot 9 mm monobloc, du centre du fouillot au rebord supérieur du palastre 66,5 mm, tension de service 12 - 24 V CC, sans câble de raccordement
- Pour les gâches, voir 17.326.01-11
- Bloc d'alimentation, voir 17.328.
- Tige carrée voir 17.285.65-67
- Avec la boîte de commande 17.306.51, tous les contacts de surveillance peuvent être connectés et interrogés individuellement hors tension comme contacts inverseurs.
- Respecter impérativement le jeu de joint de 3 à 5 mm.
- Également disponible en usine avec d'autres distances au canon.
- Marque
- Eff Eff
- Type de produit
- Serrures à mortaiser anti-panique
- Dist. canon
- 60 mm
- Larg. têtière
- 20 mm
- Type de têtière
- Rond
- Fonction d'évacuation
- E
- Fouillot
- 9
- Épaisseur de la têtière
- 3 mm
- Longueur de têtière
- 235 mm
- Nombre de vantaux
- 1 vantail
- Fonction panique
- SN EN 179 / 1125
- Verrouillage
- Manuel
- Norme de sécurité incendie
- vérifié
- Classe de résistance
- ES1 / RC2
- Type de porte
- Bois
- Fonctionnement
- Fonctionnement par une clé
- Surveillance
- oui
- Tension de service
- 12, 24 ± volts
- Tours
- 1 tour
- Avancement du pêne
- 20 mm
- Matériau
- acier inoxydable, acier
- Surface de la têtière
- acier inoxydable mat
- Numéro d'usine
- 409X
- Fonction
- mécatronique
Panik-Vierkantstift effeff 5968, 2-teilig
Stahl verzinkt, mit Nut, zu Panik-Einsteckschloss mit geteilter Nuss,
Anschlusskabel effeff 409X / 509X / 529X / 709X / 729X
mit einseitig angeschlagenem Stecker, passend zu den Modellen 409X / 509X / 529X / 709X / 729X
Winkelschliessblech effeff zu Panik-Einsteckschlösser 309X - 709X
Stahl verchromt, mit Ausschnitt für Riegel und Falle
Lappenschliessblech effeff zu Panik-Einsteckschlösser 309X - 709X
Stahl verchromt, mit Ausschnitt für Riegel und Falle
Netzteil BSW 24 Volt
Ein- / Ausgangsspannung: 100 - 240 Volt AC, 50 - 60 Hz / 24 Volt DC ± 10% einstellbar, Schutz: Kurzschluss-, Überladungs- und Überlastschutz, Montage: DIN-Schiene, Statusanzeige: LED grün, Anschlüsse: Schraubklemmen, Temperaturbereich: -20° C bis +60° C, Gehäuse: Kunststoff
Netzteil im Gehäuse BSW 12 Volt
Gehäuse auf Putz mit Türe, Zylinder und DIN-Schienen,
mit Netztrennschalter,
Ein- / Ausgangsspannung: 100 - 240 Volt AC, 50 - 60 Hz /
12 oder 24 Volt DC ± 10% einstellbar,
Material: Polystyrol (UL-V0 Standard),
Farbe: weiss (ähnlich RAL 9010)
Netzteil im Gehäuse BSW 24 Volt
Gehäuse auf Putz mit Türe, Zylinder und DIN-Schienen, mit Netztrennschalter, Ein- / Ausgangsspannung: 100 - 240 Volt AC, 50 - 60 Hz / 12 oder 24 - 28 Volt DC ± 10% einstellbar, Material: Polystyrol (UL-V0 Standard), Farbe: weiss (ähnlich RAL 9010)
Bloc d'alimentation-chargeur dans boîtier BSW 12 Volt
Boîtier pour montage mural avec porte, cylindre et rails DIN,
avec sectionneur tension réseau,
apprêté pour le raccordement d'une batterie (13,8 V)
Tension d'entrée / de sortie: 100-240 volt CA, 50 - 60 Hz / 13,8 volt CC
Matériau du boîtier: polystyrène (standard UL-VO)
Couleur: blanc (analogue RAL 9010)
Bloc d'alimentation-chargeur dans boîtier BSW 24 Volt
Boîtier pour montage mural avec porte, cylindre et rails DIN,
avec sectionneur tension réseau,
apprêté pour le raccordement de deux batteries (27,6 V) 12 volt CC, max. 7 Ah,
Tension d'entrée / de sortie: 100-240 volt CA, 50 - 60 Hz / 27,6 volt CC
Matériau du boîtier: polystyrène (standard UL-VO)
Couleur: blanc (analogue RAL 9010)
