Tischauszug PÖTTKER Alu Frontslide Compact 77
48.252.14-16
Tischauszug PÖTTKER Alu Frontslide Compact 77
48.252.

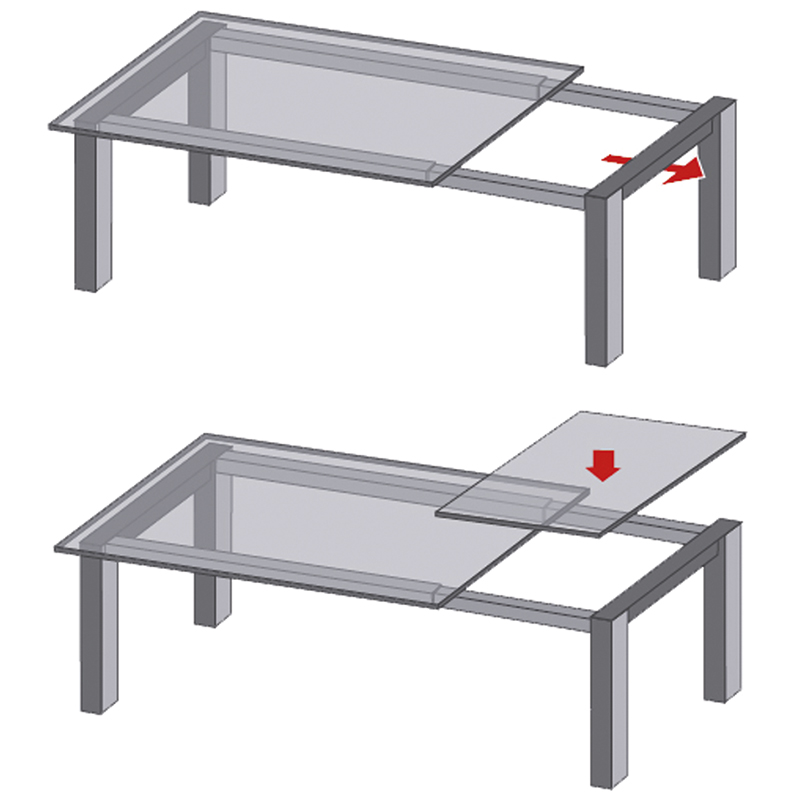

Im modernen Möbelbau sind durchdachte, belastbare Beschlaglösungen gefragt, die entweder Platz sparen oder Möbel um funktionale Mehrwerte erweitern. Der Alu Frontslide Compact 77 erfüllt genau diese Anforderungen. Als Kopfkulissenauszug ist er ein technisch hochwertiges Bauteil für anspruchsvolle Konstruktionen. Der Auszug ist so ausgelegt, dass drei ineinanderlaufende Aluminiumschienen auf kleinstem Raum eine Auszugslänge von 500 oder 600 mm ermöglichen. Trotz des geringen Platzbedarfs gleiten die Schienen präzise und ruhig, sodass das Auszugselement sauber aus dem Möbel geführt wird. Dank der speziell geformten Profile bleiben die Schienen dauerhaft formstabil in ihrer Führung. Gleichzeitig schützt die Konstruktion zuverlässig vor Funktionsstörungen durch Schmutz oder Fremdkörper und gewährleistet so eine langfristig reibungslose Nutzung.
Planungshinweis: Für die Berechnung der Einlagegrösse ist vom Fahrweg die Fussstärke in Abzug zu bringen
- Marke
- Pöttker
- Produktart
- Tischauszug
- Material
- Aluminium
- für Einlegeplatten
- 2 x 500 mm
- Tragkraft
- 115 kg
Traverswinkel PÖTTKER für Tischauszüge 77 mm
Der Traverswinkel für Tischauszüge mit 77 mm Einbauhöhe dient als zuverlässiges Verbindungselement zwischen Auszugssystem und Tischrahmen. Die Ausführung aus hochwertigem Stahl sorgt für eine dauerhaft stabile Konstruktion und präzise Passgenauigkeit. Dank der Verfügbarkeit in Links- und Rechtsausführung lässt sich der Traverswinkel flexibel in unterschiedliche Tischkonstruktionen integrieren und unterstützt eine langlebige, sichere Funktion des Tischauszugs.
Klappmechanik zu Tischauszüge
einfaches System um Einlegeplatten schnell und sauber zu versorgen
für 1 Klappmechanik wird benötigt:
- 1 Rohr 1517 mm
- 2 Rohrlager
- 2 Kunststoffschellen (bei Einlegeplatten bis 500 mm)
- 1 Auflagewinkel 190 mm
- 2 Scharniere für Plattenstärke 18 - 38 mm (44.652.05-09)
Tischplattenverbinder mit Haken TACO T2
Kunststoff schwarz, der Tischverbinder ermöglicht schnell und einfach das Verbinden mehrerer Tische in verschiedensten Anordnungen und lässt sich einklappen, wenn er nicht gebraucht wird, flache Bauweise, jederzeit nachrüstbar, mit Schrauben
Tischhaken
Druckguss vernickelt, für Auszugstische, als Arretierung wird eine Schraube Ø 4 mm verwendet, ohne Schrauben
Spannverschluss
Stahl verzinkt, mit Kloben zum Anschrauben, für Auszugstische, kann in geöffneter Position flach unten am Tischblatt fixiert werden
ohne Schrauben
Kistenverschluss CHARMAG 3410
Stahl verzinkt, mit Plombierloch,
Bügelstärke 5 mm, Bügelbreite 45 mm, ohne Kloben
Kistenverschluss CHARMAG 3425
Stahl verzinkt, mit Öse für Vorhangschloss,
Bügelstärke 2,5 mm, Bügelbreite 23 mm, Ösen-Ø 5,5 mm, ohne Kloben
