Schiebetürbeschlag SWS, für Vitrinen mit Glas 6 - 8 mm
49.130.

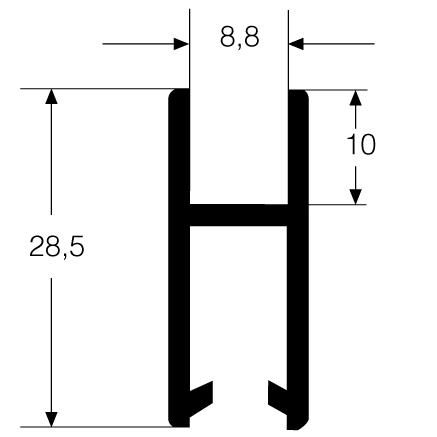

Profile Aluminium farblos eloxiert, ungebohrt, Doppelführungsschiene beflockt zur Geräuschdämpfung, Laufschuhprofil für Glas 8 mm und zur Aufnahme von Rollenlager, Klemmprofil transparent für Glas 6 mm, Rollenlager mit Stahlkugellager kunststoffummantelt
Belastung pro Meter Laufschuhprofil:
- bei Verwendung von 2 Rollenlagern max. 25 Kilo
- bei Verwendung von 4 Rollenlagern max. 50 Kilo

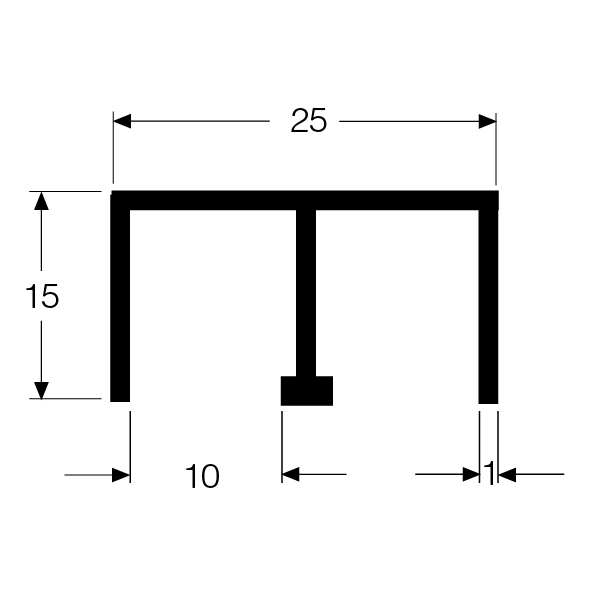

- Die Doppelführungsschiene 49.130.01/51 kann auch als seitliche Führung verwendet werden.
- Berechnung der Glashöhe:
Y = X -31 mm (ohne Berücksichtigung der Aushängesicherung und des Klemmprofils)
Y = X -33 mm (unter Berücksichtigung der Aushängesicherung und des Klemmprofils)
- Marke
- SWS
- Türstärke
- 6 - 8 mm
- Türart
- Glas
- Material
- Aluminium
- Oberfläche
- farblos eloxiert
Downloads

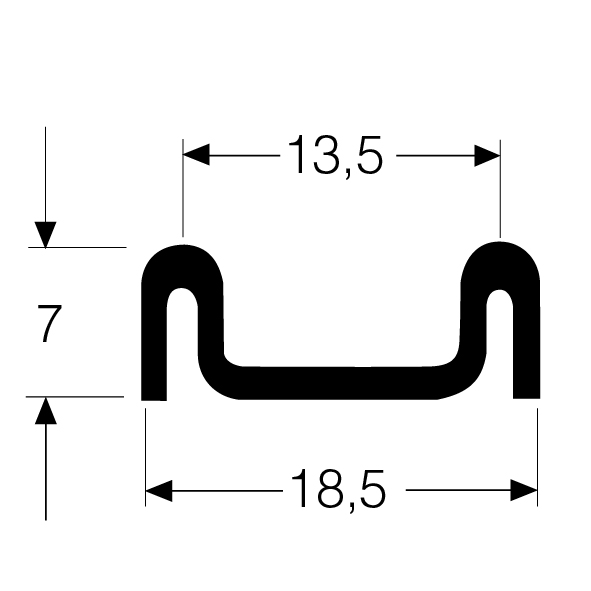

Klemmprofil SWS, zu Schiebetürbeschlag für Vitrinen
Kunststoff transparent, für Glas 6 mm
Rollenlager SWS, zu Schiebetürbeschlag für Vitrinen
Stahl verzinkt, mit kunststoffummantelter Stahlkugellagerrolle
Schloss SWS, zu Schiebetürbeschlag für Vitrinen
glanz verchromt für Glas 6 - 8 mm, mit 2 Schlüssel
Aushängesicherung SWS, zu Schiebetürbeschlag für Vitrinen
transparent, Montage in Doppelführungsschiene
Montagewerkzeug für Rollenlager
Kunststoff, zum Setzen der Rollenlager von Schiebetürbeschlag für Vitrinen
