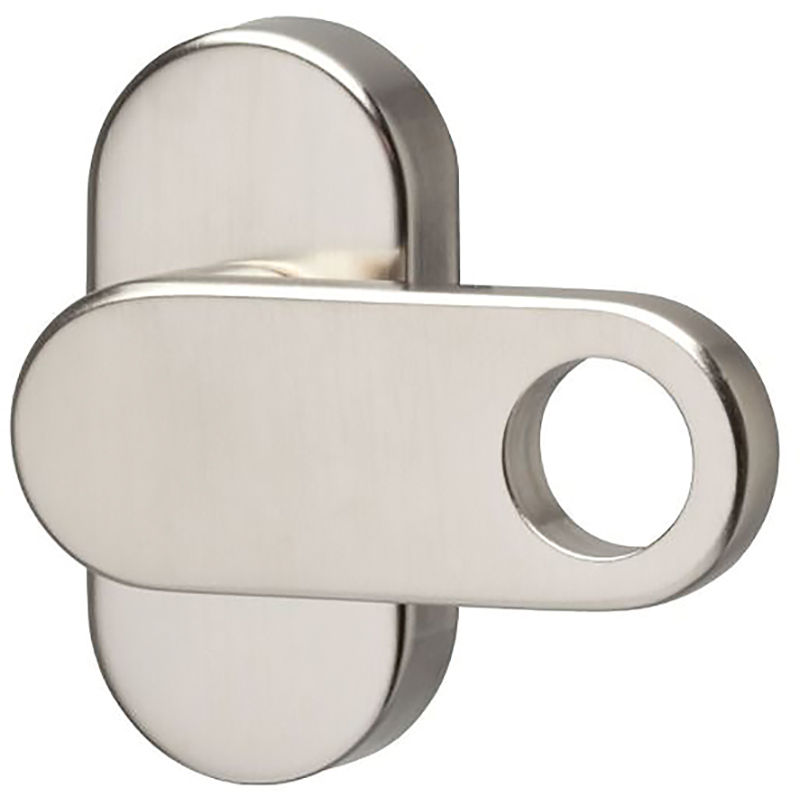

Bedienungshebel MEGA 43.237 / 41.405, für Oberlichtöffner
06.516.
Messing geschliffen matt vernickelt, mit Rasterung 90°, Befestigung verdeckt für Gewindeschrauben M5, Griffloch mit Ø 16 mm für Bedienungshebel, ohne Schrauben

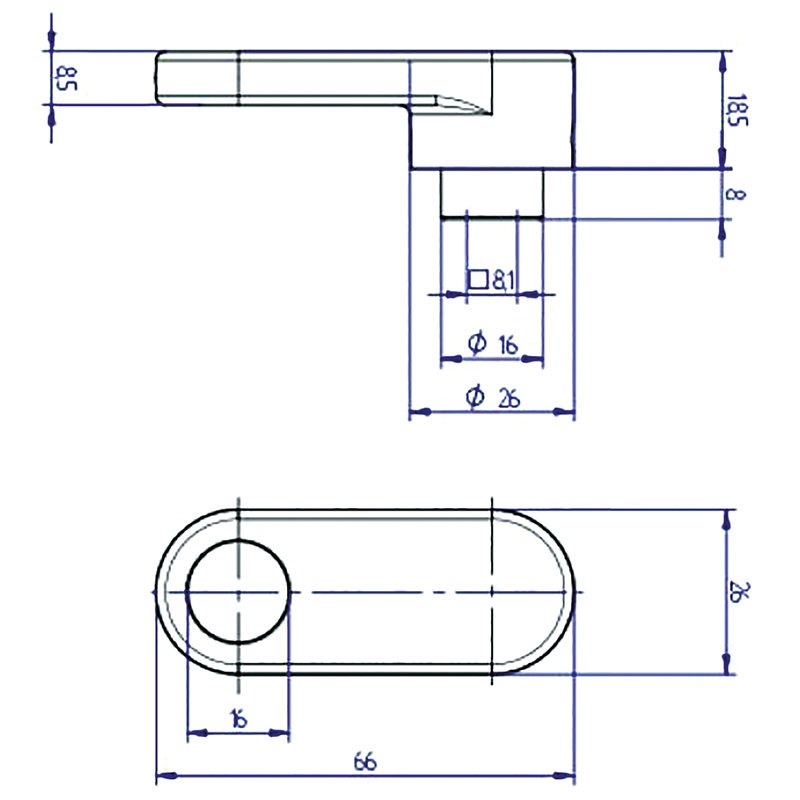

Grösse: 66 x 26 mm
Ausladung: 30,5 mm
Rosette: 31 x 65 x 12 mm
Nocken: Ø 12 mm
- Bedienungsstange siehe 26.536.
- Schrauben M5 siehe 30.972.
- Marke
- Mega
- Produktart
- Oblichtöffner
- Ausführung
- mit Clips-Rosette
- Material
- Messing
- Oberfläche
- vernickelt matt geschliffen
- Nocken-Ø
- 12 mm
- Ausladung
- 30,5 mm
- Rosettenbreite
- 31 mm
- Rosettenhöhe
- 65 mm
- Rosettenstärke
- 12 mm
- Grösse
- 66 x 26 mm
- Schraubenlochdistanz
- 43 mm
