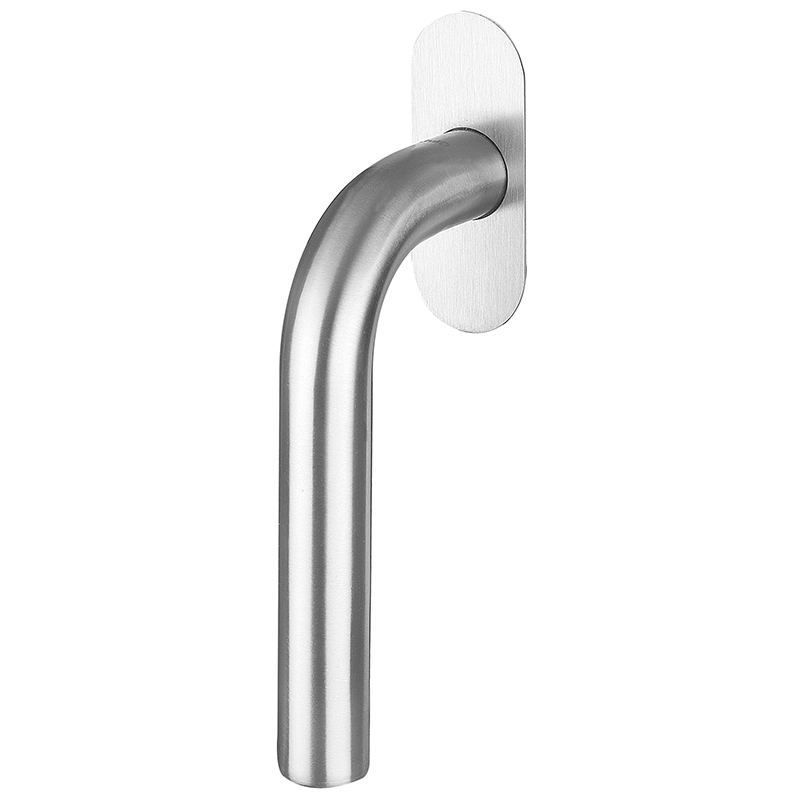

Fenstergriff GLUTZ Piatto 50003 / 51105 PF

06.041.58

prev

next

06.041.

Edelstahl matt, mit Rasterung 4 x 90°, ohne Schrauben

Drückergarnitur siehe 02.071.00
Schrauben SK M5 siehe 30.972.
Demontagemagnet siehe 99.065.51

Marke: Glutz
Produktart: Fenstergriff

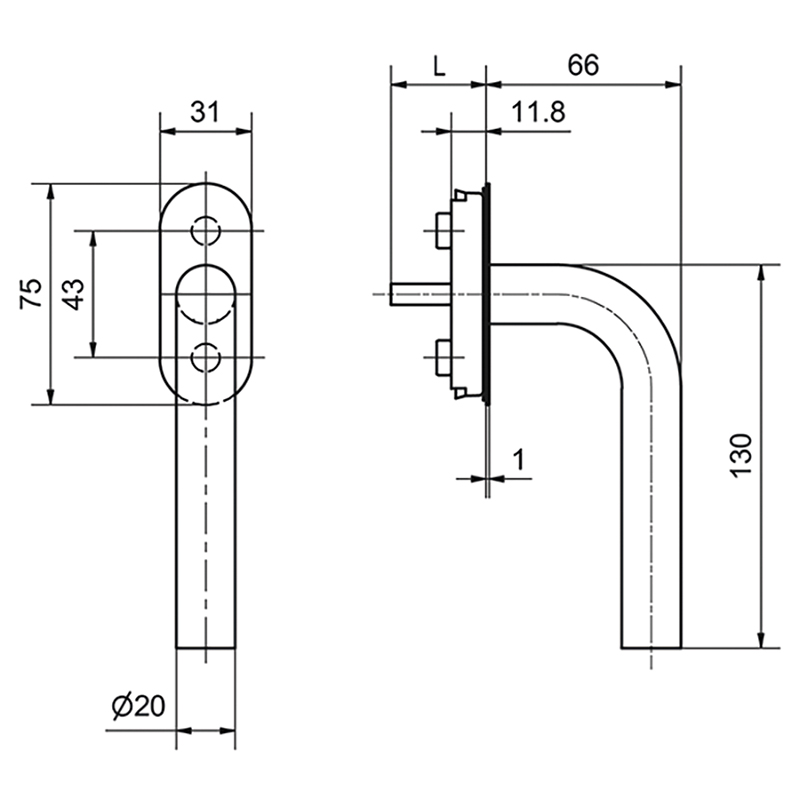

Stift: 7 x 38 mm
Nocken-Ø: 9,5 / 12 mm
Ausführung: mit Piatto-Rosette abgerundet
Material: Edelstahl
Oberfläche: matt
Grösse: 130 mm
Griff-Ø: 20 mm
Ausladung: 68 mm
Rosettenhöhe: 75 mm
Rosettenbreite: 31 mm
Rosettenstärke: 1 mm
Ausfräsung: 29 x 72 x 12 mm
Schraubenlochdistanz: 43 mm

Downloads

1 Ausführung
06.041.58 Stück	7 x 38	9,5 / 12	mit Piatto-Rosette abgerundet	Edelstahl	matt	130	20	68	75	31	1	29 x 72 x 12	43

Verbindungsschraube M5

Stahl verzinkt, Senkkopf mit Pozidriv-Kreuzschlitz, für Drehgriffe und Zylinderrosetten mit durchgehender Befestigung

Demontagemagnet für Rosetten flächenbündig

zum Lösen der Abdeckplatte bei Rosetten flächenbündig
